プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO9001,SGS,UL,CE,REACH
モデル番号: 08261X1TGH-F
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: オプション
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 月額
PN: |
08261X1TGH-F |
速度: |
1000の基盤Tx |
アプリケーション: |
1X1 POE |
性別: |
女性 |
サンプル: |
無料 |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
08261X1TGH-F |
速度: |
1000の基盤Tx |
アプリケーション: |
1X1 POE |
性別: |
女性 |
サンプル: |
無料 |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet |
速い細部
イーサネット上の力の付加が付いているほとんどの一流PHYの製造業者のために設計されている
LED'SおよびEMIタブなしののイーサネット(PoE)の磁気コネクター上の力タブそしてタブのとの/
単一の港、複数の港および積み重ね可能な構成（によ穴）
板に置かれるべき部品の数を減らします
板スペースを自由に使えるようにし、信号の保護を提供します
システムの騒音低減
改善された信頼性および最適のシステム パフォーマンス
少数の部品を含んでいるシステムからのより短いシグナル パスそして信頼性の利益を持っていることの利点
助けの製造業者はコスト低減の目的に達します
|
特徴
|
08261X1TGH-F 10/100/1000基盤TX POE RJ45のコネクターはTempwithによって統合される磁気学を拡張します |
| 2）USBとのSMD、THTおよびTHT | |
| 3）350μH分、斜めの8mAのOCL | |
|
5）延長温度較差0°c~70°c （または-40°c~+85°c） 利用できる |
|
| 6）PoE/PoE+ （350mA~720mA） | |
| 操作/適用 | ×DSLの変復調装置 |
| 埋め込まれたPC | |
| LAN適用 | |
| ハブ、ルーター、スイッチ | |
| AVR、DVR | |
| 電気特徴 | |
| 保護される | を使って/外に |
| 終了の特徴 | |
| EMI指 | を使って/外に |
| 終了方法 |
はんだ |
| ボディ特徴 | |
| LED | を使って/外に |
| EMI指-上および側面 | を使って/外に |
| 掛け金のオリエンテーション | アップ/ダウンを録音して下さい |
| PCBは長さの後につきます | 3.5±0.5mm |
|
板の上の高さ |
0.536" （11.15~13.61mm） |
| 接触の特徴 | |
| 前もって積まれる | はい |
| 接触の終了のタイプ | 穴を通して |
| コネクター様式 | ジャック |
|
中心数 |
8 |
| 業界標準 | |
| EoHS/ELV Copliance | 迎合的なRoHS迎合的なELV |
| 無鉛はんだプロセス | 265°cに可能な波のはんだ |
| RoHS/elvの承諾の歴史 | 迎合的なRoHSは常にありました |
| 使用法のための条件 | |
| に適用します | プリント基板 |
| 環境条件 | オフィス/前提 |
| 実用温度（°c） | 0°c~70°c/-40°c~+85°c |
| 他の特徴 | |
| 磁気回路 | 3D15 |
| 自動運転表示灯 | LED |
| 左LED色 | 任意 |
| 右のLED色 | 任意 |
| コンデンサーの減結合 | を使って/外に |
| 後部PCB地上タブ | を使って/外に |
| Singalの鉛の量 | 8 |
テキサスの器械のBeagleBoneの黒のために設計されているLINK-PP RJ45
http://www.ti.com/tool/beaglebk#0
ARM® Cortex™-A8プロセッサの開発者のための低価格、開いた源、コミュニティ支えられた開発のプラットホームおよび道楽者。
LINK-PP ------------チタニウムのための埋め込まれたシステムの任命された製造者そしてサポータ
|
私達はこれらに次部品番号をしてもいいです
|
|
| 08261X1TGH-F | LPJK6064AONL |
| JK0-0133NL | JK0-0145NL |
| JK0-0161NL | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY （RMP-061Q-12F6-GY） | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 （XMH-01-1-PP1-111-1P0） |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH - 1 - 01 - 8 A。C. 41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| LINK-PPの利用できる08261X1TGH-F POE RJ45のコネクター | |
| PCBの台紙をタイプして下さい | によ穴(THT) |
| 港の数 | 1つ、2つ、そして4つの港および積み重ね可能な2x1、2x2、2x4、2x6および2x8 |
| 盾およびUnshield | 盾およびUnshieldで利用できる |
| コネクターのタイプ | RJ45 |
| PoE | 統合されるイーサネット上の力 |
| 磁気学 | 磁気統合された |
| 磁気学の速度 | 磁気学10/100Mbpsおよび1000Mbps |
| 包装 | 皿の選択 |
| タブの位置 | 上りタブおよびタブの選択 |
| LED色 | 任意 |
| 位置の数 | 8つそして10の位置または他 |
| 接触の数 | 8つそして10の接触または他 |
| 迎合的なRoHS | はい |
| はんだの温度 | 230から240 degr。C 5-10秒 |
| はんだの高温選択 | 260 degr。C 5-10秒 |
| 高温選択 | -40から+85の華氏温度 |
| 実用温度 | -0から70の摂氏温度 |

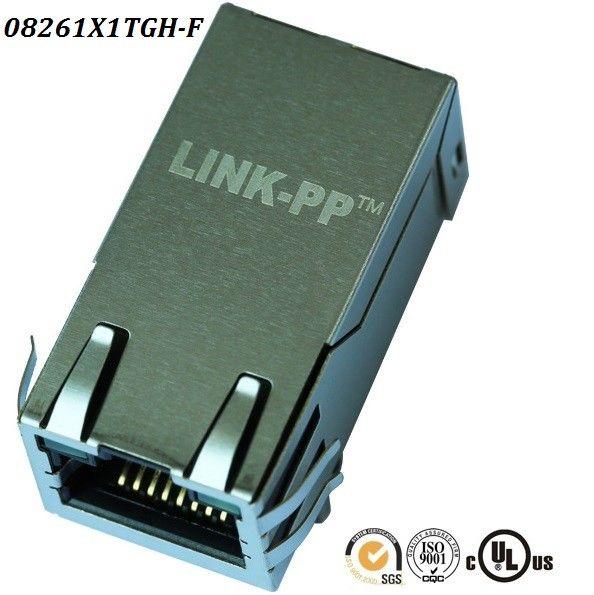

08261X1TGH-F 10/100/1000基盤TX POE RJ45のコネクターはTempwithによって統合される磁気学を拡張します
