プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO 9001,ISO 14001,UL,SGS,REACH168
モデル番号: LP11BCS2000
文書: LP11BCS2000.pdf
支払及び船積みの言葉
最小注文数量: 10/100/25K
価格: $2.35
パッケージの詳細: 20/Tray
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90 日、ウェスタンユニオン、T/T、D/P
供給の能力: 350K/Month
部品番号: |
LP11BCS2000 |
パーツステータス: |
アクティブ |
互換性のあるブランド: |
te |
種類: |
SFP+ |
ポートの数: |
1x1 |
データレート (最大) ((Gb/s): |
16 |
終了方法: |
その兵士 |
ライトパイプ: |
それなし |
ヒートシンク: |
それなし |
EMI 収束機能のタイプ: |
内部/外部のEMIスプリング |
部品番号: |
LP11BCS2000 |
パーツステータス: |
アクティブ |
互換性のあるブランド: |
te |
種類: |
SFP+ |
ポートの数: |
1x1 |
データレート (最大) ((Gb/s): |
16 |
終了方法: |
その兵士 |
ライトパイプ: |
それなし |
ヒートシンク: |
それなし |
EMI 収束機能のタイプ: |
内部/外部のEMIスプリング |

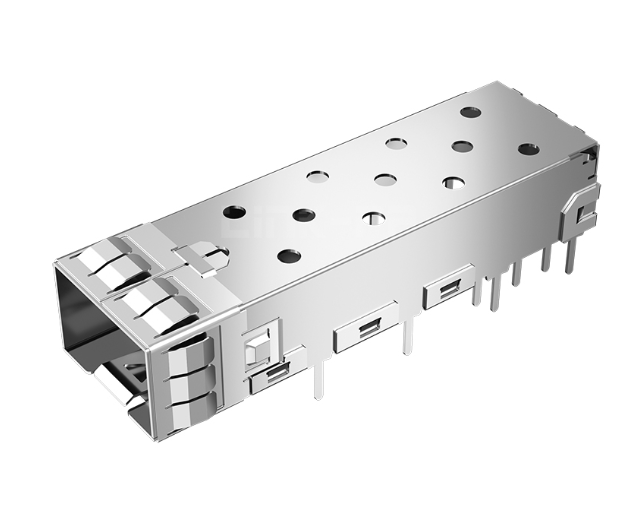

LINK-PP LP11BCS2000 SFP+ 1x1 ケージ アセンブリ。 16 Gb/秒のデータ レート、堅牢な EMI スプリング フィンガ、および -55 °C ～ +85 °C の広い動作範囲を備えています。 10GbE/FCネットワークに最適です。
LINK-PP LP11BCS2000 は、10G/16G 光ネットワーキング アプリケーション向けに設計された高性能 SFP+ 1×1 トランシーバー ケージです。このコンパクトな直角スルーホール ケージは、堅牢な金属製エンクロージャに単一の SFP+ ポートを提供します。ニッケルメッキ銅合金で作られており、優れた耐久性と導電性を備えています。統合されたアース ピンと内部/外部 EMI スプリング フィンガーにより、信頼性の高い EMI/RFI シールドとシャーシ アースが保証され、高密度の高速システムにおける信号の整合性の維持に役立ちます。 LP11BCS2000 は、RoHS (2011/65/EU) 環境基準を満たしており、極端な環境 (-55 °C ～ +85 °C) での動作が評価されているため、データセンター スイッチ、サーバー、ストレージ デバイスなどの要求の厳しいネットワーク機器に適しています。
| 仕様カテゴリ | 詳細 |
|---|---|
| 基本情報 | |
| 部品番号 | LP11BCS2000 |
| メーカー | リンク-PPインターナショナルテクノロジー株式会社 |
| 部品のステータス | アクティブ |
| 製品タイプ | SFP+ プラグ可能 I/O ケージ |
| SFP フォームファクタ | SFP+ |
| ポート構成 | 1×1（シングルポート） |
| 製品説明 | SFP+ 1×1 ケージ、アースピンおよび EMI スプリングフィンガー付き |
| 電気と性能 | |
| 最大データレート | 16Gb/秒 |
| 材料および物理的特性 | |
| ハウジング材質 | 銅合金 |
| 材料の厚さ | 0.25mm |
| 表面仕上げ | ニッケルメッキ(Niメッキ) |
| ライトパイプ | それなし |
| ヒートシンク | それなし |
| 寸法 (長さ×幅×高さ) | 48.70×14.75×9.70mm |
| 終端と PCB の取り付け | |
| 終了方法 | スルーホール技術 (THT) はんだ |
| 取り付けスタイル | スルーホール、ライトアングル |
| 接地機能 | アースピン付属 |
| シャーシの接地設計 | 11 シャーシの接地ポイント |
| PCB レイアウトのサポート | 標準スルーホールおよびプレスフィットビア設計 |
| EMIシールドと環境 | |
| EMI抑制 | 内部/外部 EMI スプリング |
| EMI保護機能 | EMIスプリングフィンガー |
| 動作温度範囲 | -55℃～+85℃ |
| 環境コンプライアンス | RoHS準拠(2011/65/EU) |
| アプリケーションの機能 | |
| シールド構造 | 完全にシールドされた金属ケージ |
| 推奨アプリケーション | 10G イーサネット スイッチ、ルーター、サーバー、ストレージ システム、通信機器 |
| 機械的特徴 | 強化された接地およびEMI抑制設計を備えたシングルポートケージ |
LP11BCS2000 は、国際的な品質および環境基準に準拠しています。 LINK-PP は ISO9001:2015 認証を取得しており、UL、Reach、および ISO14001:2015 認証を取得しています。このケージ自体は RoHS (2011/65/EU) 指令を満たしており、すべての材料が鉛フリーで世界市場にとって安全であることが保証されています。
LINK-PP LP11BCS2000 は、堅牢なニッケルメッキ銅シールド、EMI スプリング、接地機能を統合することにより、次世代 10G/16G SFP+ リンクに信頼性の高いパフォーマンスを提供します。業界標準のピン配置と寸法により、高い信号整合性と EMC 制御を求めるネットワーク機器設計者にとってドロップイン ソリューションとなります。
