プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJ2011CNL
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: OEM Price
パッケージの詳細: 皿のパッケージ:1つの皿、32*30*31である1つのカートンの24trayの50 PC各カートンの8.5キログラム（1200pcs）
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000/Month
部品番号: |
LPJ2011CNL |
サンプル: |
無料で利用可能 |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S変数 |
ライフサイクル: |
20年以上 |
互換性のあるブランド: |
ベルフュス |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
100Base-T |
PoE: |
非 |
LED オプション: |
それなし |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |
部品番号: |
LPJ2011CNL |
サンプル: |
無料で利用可能 |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S変数 |
ライフサイクル: |
20年以上 |
互換性のあるブランド: |
ベルフュス |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
100Base-T |
PoE: |
非 |
LED オプション: |
それなし |
EMl タブ: |
と |
取付タイプ: |
tht |
はんだタイプ: |
波 |
動作温度範囲: |
0℃～+70℃ |

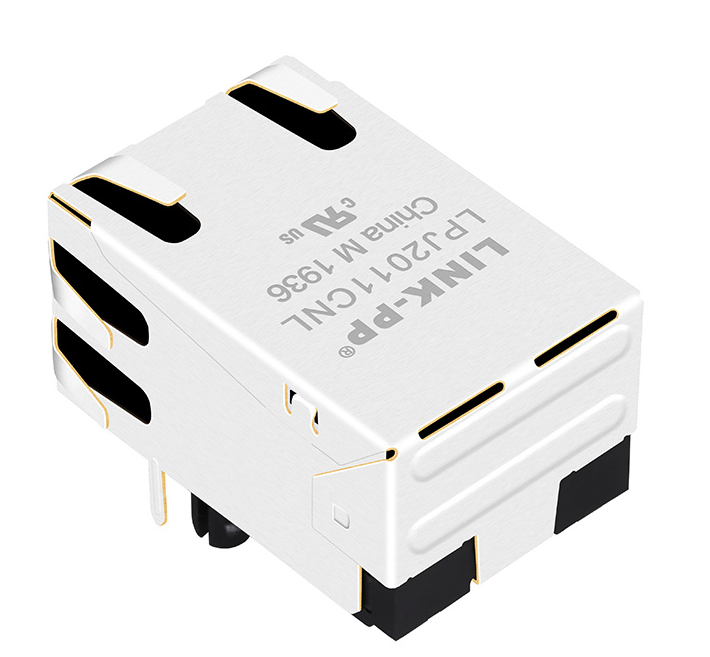

LINK-PP の LPJ2011CNL は、標準の 10/100 Base-T イーサネット ネットワーキング用に設計された、統合磁気 (ICM) を備えたプレミアムなシールド付き 8 ピン RJ45 コネクタです。標準の 1x1 ポート構成、タブアップ設計、スルーホール技術 (THT) 実装を特徴とするこの MagJack は、優れた EMI シールドと信号整合性を提供しながら、PCB の面積を最適化するように設計されています。
IEEE 802.3、RoHS、UL、および REACH 規格に完全に準拠した LPJ2011CNL は、産業用 PC、スマート ホーム オートメーション、家庭用電化製品に広く導入されている信頼性の高い接続ソリューションです。
| パラメータ | 仕様 |
|---|---|
| 巻数比 (±2%) | TX = 1CT:1CT、RX = 1CT:1CT |
| インダクタンス | 最小 350 μH @ 100 kHz、0.1 V、8 mA |
| 挿入損失 | -1.0 dB 最大 (0.1 ～ 100 MHz) |
| リターンロス | 1 ～ 30 MHz: -20 dB 最小 30 ～ 60 MHz: -15 dB 最小 60 ～ 80 MHz: -10 dB 最小 |
| クロストーク | 1 ～ 30 MHz: -20 dB 最小 30 ～ 60 MHz: -15 dB 最小 60 ～ 100 MHz: -30 dB 最小 |
| コモンモード除去 (CMR) | -30 dB 最小 (1 ～ 100 MHz) |
| 絶縁電圧 (ハイポット) | 1500 VAC RMS、60 秒以上 |
| 動作温度 | 0℃～+70℃ |
| イーサネット規格 | 10BASE-T / 100BASE-TX |
| 磁気統合 | 統合された LAN 磁気回路 |
設計にコンパクトで信頼性の高いイーサネット インターフェイスが必要な場合、LPJ2011CNL RJ45 MagJack が最適です。統合された磁気は、10/100 Base-T アプリケーションの信号整合性をサポートしながら、PCB 設計を合理化するのに役立ちます。タブアップ フォーム ファクタにより、ポートの方向が重要となるレイアウトに適しており、LED を使用しない設計により、視覚的なリンク/アクティビティ表示を必要としない製品向けにモジュールがシンプルになります。
このモデルは、交換、再設計、または複数ソース調達戦略をサポートできるピン対ピン互換の 10/100 Base-T RJ45 ジャックを探している購入者にとっても実用的な選択肢です。
LPJ2011CNL は、堅牢なシールドと標準設置面積により、非常に多用途です。一般的なアプリケーションには次のものがあります。
お探しの場合は、信頼性の高い 10/100 Base-T RJ45 磁気ジャック、タブアップ方向、LED なし、シールドされたスルーホール構造、LPJ2011CNLは、次のイーサネット設計にとって効率的な選択肢です。
いいえ。LPJ2011CNL は以下のために設計されています。10/100 Base-Tギガビット イーサネットではなくアプリケーションです。
いいえ、このモデルはLEDなしバージョン。
いいえ、LPJ2011CNL は非PoERJ45磁気ジャック。
使用しますスルーホール技術 (THT)プリント基板実装用。
統合された磁気により、PCB 設計が簡素化され、イーサネット信号処理が向上し、必要な外部コンポーネントの数が削減されます。
