プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 0806-1L1T-57-F
文書: LPJK1014A8NL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: $0.09-$1.05
パッケージの詳細: 1 トレイに 50 個、1 カートンに 24 トレイ、つまり各カートンは 32*30*31、8.5 KGS (1200 個)
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000/Month
MPN: |
0806-1L1T-57-F |
同等: |
LPJK1014A8NL |
シリーズ: |
RJ45 マグジャック ICM |
イーサネット標準: |
10Base-T / 100Base-TX |
ポート構成: |
1×1 |
POEの評価: |
PoE+ 30Wクラス |
取付タイプ: |
穴を通して |
LED構成: |
緑 / 緑黄 |
オークル・CL: |
最小350μH |
絶縁電圧: |
2250VDC |
MPN: |
0806-1L1T-57-F |
同等: |
LPJK1014A8NL |
シリーズ: |
RJ45 マグジャック ICM |
イーサネット標準: |
10Base-T / 100Base-TX |
ポート構成: |
1×1 |
POEの評価: |
PoE+ 30Wクラス |
取付タイプ: |
穴を通して |
LED構成: |
緑 / 緑黄 |
オークル・CL: |
最小350μH |
絶縁電圧: |
2250VDC |

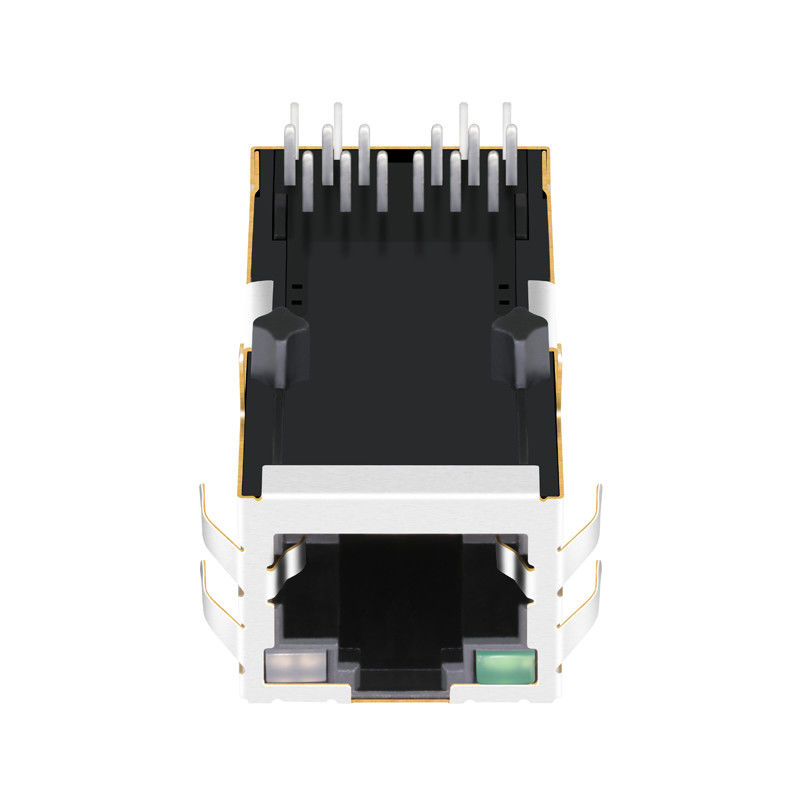

について0806-1L1T-57-F単ポート (1x1)10/100Base-T Fast Ethernet マグジャック組み込まれておりIEEE 802.3at PoE+ (30W)主要な仕様には,Tab Up (タブアップ)港の向き穴を抜けるPCBの固定1500Vrms溶接器で,電圧を保持する0°Cから+70°C統合された緑 (左) /緑黄色 (右)内部磁石が組み込まれていて 600mAの連続DC電流で 核の飽和を防ぎ IPカメラ,VoIPハードウェア,そしてアクセス制御パネル.
について0806-1L1T-57-F高信頼性のデータ送信を必要とする商業用イーサネットデバイスのために設計された業界標準の1ポート (1x1) MagJack統合接続モジュール (ICM) です.30Wのエスネット上の電源 (PoE+)完全に対応していますIEEE 802.3 10/100Base-TそしてIEEE 802.3at タイプ2このコネクタにはトランスフォーマー,コンモンモードストローク,ボブ・スミスのインペダンス終了,高電流PoE+電源回路が標準の高さのRJ45ホイジで組み込まれています
設計されたタブアップ (TU)826-1L1T-57-Fの機能が組み込まれています緑/緑/黄色 (G/GY)専用ライトパイプを必要とせず,ポートの状態とリンク/アクティビティの直接的な可視性を提供する診断LED.トップ&サイド EMI タブFCC Part 15 Class B 排放の遵守を保証する,シャシーパネルとの連続的な接地接触を保証する.0°Cから+70°CIPセキュリティカメラ,アクセス制御端末,VoIP電話,スマートIoTゲートウェイの最適な部品です
| パラメータ | 仕様 | 標準 / 参照 |
| 製品シリーズ | マグジャック® ICM | ベル・フューズ マグネットソリューション |
| データレート | 10/100Base-T (高速イーサネット) | IEEE 802.3 に準拠する |
| PoE評価 | PoE+ 30 W (連続600mAまで) | IEEE 802.3at タイプ2 |
| 動作温度 | 0°Cから+70°C | 商用運用範囲 |
| 貯蔵温度 | -40°Cから+85°C | 梱包済み / 装着されていない |
| ダイレクトリック・アイソレーション (DWV) | 1500Vrms分 | 60秒 (プリ:セック) |
| ポート設定 | 1x1ポート,タブアップ (ロックアップ) | 標準プロファイル |
| マウントスタイル | 穴 の 中 に ある 山 | ウォーブ / ハンド 溶接 |
| EMI タブ | はい (上部と横部) | シャーシのスプリングの接地 |
| RoHS 準拠 | はい (RoHS 6/6 準拠) | "F"の表記 |
| メトリック | 周波数範囲 | 技術的な制限 | 注記 |
| ターン比 | TX&RXチャンネル | 1CT:1CT (TX) / 1CT:1CT (RX) | ±2% 中央にタップされた対称性 |
| オープン・サーキット・インデクタンス (OCL) | 100kHz,100mV | 350 μH 分 | 8mA DCバイアスを適用する |
| 挿入損失 (最大) | 1.0MHz 100MHz | -1.0 dB 最大 | 平面高周波伝送 |
| リターン損失 (分) |
1.0MHz 30MHz 30MHz 60MHz 60MHz 80MHz |
-18 dB ミニ -14 dB ミニ -12 dB ミニ |
100Ω システムインペデンス |
| 標準モード拒否 (分) | 1.0MHz 100MHz | -30 dB ミニ | EMI 共通モード減衰 |
| 横断音声 (分) | 1.0MHz 100MHz | -35 dB ミニ | チャンネル間隔隔 |
0826-1L1T-57-Fの内部では,10/100Base-TX (TXのPins 1/2,RXのPins 3/6) の差分ペアは1:1の隔離トランスフォーマーと共通モードストックを通過する.ケーブル側トランスフォーマーの中央のタップは,専用のPoE+電源レールに直接接続されます.:
A について: 評価されている間0°Cから+70°C30W PoE回路からの太陽光充電と内部熱消耗を考慮しなければならない.内部室温が70°Cを超えるリスクがある場合,ハードウェアエンジニアは 工業級の兄弟にアップグレードするべきです0826-1X1T-57-F (-40°Cから+85°C).
A について左のLEDは単色緑色二极管 (通常は20mAで2.1V~2.2Vの前下落) です.右のLEDは,二色緑/黄色の二極管で,サブ修正に応じて,反平行または共通カソードで配線されています.; PHY または SoC GPIO のシリアルレジスタを通した駆動電流は 10mA 〜 20mA に制限されるべきである.
A について: 常識的な磁石は,高DC電流が微分巻き込みを通過すると飽和する. 0826-1L1T-57-Fは,高飽和性フェライトコアをテストした高電流の中央のタップを使用します.連続PoE電流の上に上乗した8mADCバイアスでも ≥350 μH OCLリンクの落ち込みはゼロです
