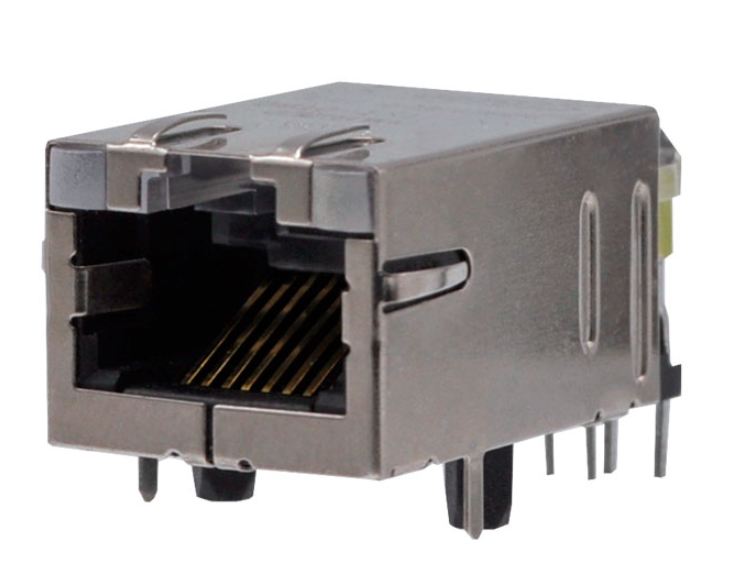

08B1-1X1T-06-F RJ45 統合コネクタ モジュール 10/100BASE-T MagJack

08B1-1X1T-06-F RJ45 統合コネクタモジュール,10/100BASE-T サポート,1500Vrms 隔離,統合磁性,タブアップ方向性,穴を貫く取り付け産業用イーサネットアプリケーションの RoHS 準拠.

製品概要

08B1-1X1T-06-Fは,10/100BASE-Tネットワークアプリケーション用に設計された高度に信頼性のある単ポート (1x1) RJ45統合コネクタモジュール (ICM) である.組み込まれた磁石で設計され,PCBスペースを節約し,EMIを減らすこのマグジャックは標準の高さプロファイル,タブアップポート配置, 強力なEMIシールドを備えています穴を介してマウント (THT) のインストールのために設計され,徹底的にIEEE 802に適合するようにテストされています.3 隔離要件により,電信,産業ネットワーク,消費電子機器の理想的な選択となります.

08B1-1X1T-06-Fの主要な特徴

• 単ポート RJ45 統合接続モジュール (ICM)
• IEEE 802.3 10BASE-T および 100BASE-TX イーサネットをサポート
• 統合隔離変圧器と共同モードフィルタリング
• 1x1ポート構成
• タブアップポートの向き
• LED インジケーターなし
• 穴を通ったPCBの設置
• 隔離電圧 1500Vrms
• 優れたEMI抑制性能
• RoHS に準拠する
• UL認定部品
• FCC Part 68 に準拠するジャック空洞
• 動作温度: 0°Cから+70°C

電気性能

08B1-1X1T-06-Fは,Fast Ethernet信号の完整性要件を満たすために設計されている.

1トランスフォーマー特性

2挿入損失

低挿入損失は,イーサネットリンクの信号強度を保ち,安定したネットワークパフォーマンスを保証します.

3返済損失

リターン損失性能は信号反射を最小限に抑え,通信信頼性を向上させる.

4交信性能 (TX-RX)

5共通モード拒否 (CMR)

磁石が組み込まれており,70dBの 共同モードのノイズ抑制を可能にします. 信号の整合性を維持し,EMI排出量を削減します.産業用および埋め込みネットワークアプリケーションにおけるイーサネット信頼性を向上させる.

08B1-1X1T-06-F RJ45 接続装置の図

メカニカル・マテリアル仕様

耐久性と安定した電気接続のために設計された 08B1-1X1T-06-Fは,標準的な製造プロセスに耐えられるように構築された高級材料を使用します.

住宅

• 高温熱塑性PBT
• UL94V-0 耐火性

コンタクトプレート

• 15ミクロインチ硬金塗装
• 腐食耐性強化
• 連絡先の信頼性が向上

ピン

• 金属で覆われた銅線
• 直径:0.018インチ

シールド

• 銅合金による建築
• プレプレートされたニッケル仕上げ
• 溶接した接地線

これらの材料は,長期にわたる耐久性と,苛酷な作業環境における安定した電気性能を提供します.

準拠と認証

08B1-1X1T-06-Fは,主要産業要件を満たしている.

• IEEE 802.3 イーサネット規格
• RoHS 環境準拠
• FCC第68章第F章
• UL 承認された部品
• cURus 認証
• 1500Vrms の隔離要求

ULファイル番号:

• E196366
• E169987

これらの認証は 製品承認を簡素化し,グローバル展開の互換性を保証します

よく 聞かれる 質問

1. 08B1-1X1T-06-Fはギガビットイーサネットに適していますか?

このICMは,特に10BASE-Tおよび100BASE-TX Fast Ethernetアプリケーションのために設計されています.ギガビットイーサネットには1000BASE-T操作をサポートする異なる磁気アーキテクチャが必要です.

208B1-1X1T-06-Fは PoEをサポートしていますか?

いや このバージョンは非PoE RJ45 ICM

3単離電圧は?

統合磁石は,IEEE 802.3の隔離要件を満たす1500Vrms隔離を提供します.

4LEDは付属していますか?

08B1-1X1T-06-Fは,外部状態表示が不要なアプリケーション用に設計された,LEDのない配置です.

5装着スタイルは?

コンネクタは,頑丈な機械的保持と溶接関節の信頼性のために,穴を通ったマウントを使用します.
