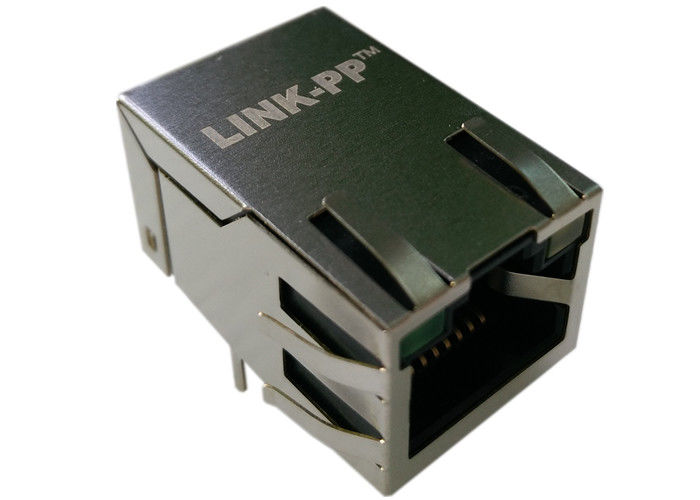

JP011821UNL 1×1 RJ45 パルスジャック 1CT:1CT 100Base-TX マグネット

JP011821UNL PulseJack タブアップ RJ45、1:1マグネット内蔵、100Base-TX、2250 VDC絶縁、LED付き、スルーホール実装。

JP011821UNL クイックスナップショット

• 部品番号: JP011821UNL (EOLはソースリストに記載あり)
• フォームファクタ: 1x1 サイドエントリー (タブアップ) RJ45、マグネット内蔵 (1CT:1CT)
• 主な用途: 100Base-TX (ファストイーサネット) NIC、組み込みデバイス、トランスとステータスLED内蔵が必要なルーター/スイッチ。
• 絶縁定格: 絶縁は (データシート) — 耐電圧 1500 Vrms @60 Hz、1分間。
• 実装: スルーホール (THT) — 強固な機械的保持力、ウェーブソルダ対応。
• 温度範囲: A: (動作時)。
• RoHS: はい。
• ステータス: EOL (ソースラベル: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB)。

1x1 タブアップ RJ45 PulseJack の主な特徴

• 内蔵型 1CT:1CT マグネット — BOMを簡素化し、ディスクリートマグネットと比較して基板面積を削減。
• 高絶縁 (2250 VDC 仕様) により、堅牢なライン絶縁と安全マージンを確保。
• バイカラー/デュアルLED (左/右) リンク/アクティビティ診断用 (G_O/Y 表記はグリーン/オレンジバイカラー + イエローを示します)。
• EMIフィンガー シャーシ/接地済みシールド使用時のシールド接地を改善。
• 100Base-TX 向け設計 — 挿入損失、リターンロス、クロストークは1～100 MHz に最適化。
• スルーホール実装 & UL94V-0 ハウジング 信頼性と製造性を向上。

JP011821UNL 100Base-TX Magjack の仕様

JP011821UNL データシート

1. JP011821UNL データシート 機械的仕様

2. JP011821UNL データシート PCBレイアウト

3. JP011821UNL データシート 電気回路図

材料、コンプライアンス、環境仕様

• シールド: 真鍮、真鍮上に10～20 μin ニッケルめっき — 高い導電性と耐食性。
• コンタクト: リン青銅、ニッケル下地 + 接触部に選択的金めっき (15 μin) — 低い接触抵抗と耐久性のある接続を保証。
• ハウジング: 熱可塑性樹脂、難燃性評価 UL94V-0。
• 動作温度: 0℃～70℃ — 民生用機器に適していますが、過酷な産業用 (-40℃) 環境には不向き
• です。MSL = 1:

リフロー/組み立て前の特別なベーキングは不要。

• RJ45 (マグネット内蔵) の設計とPCB統合に関する注意点フットプリントと機械的仕様:
• THTピンは強力な機械的固定を提供 — 基板の切り欠きと上面クリアランスのキープアウトを確認してください。シールド接地:
• EMIフィンガーパッドと複数のグラウンドビアをPCBグラウンドに接続し、シールドをEMI制御に最大限活用してください。必要に応じて低インピーダンスパスをシャーシにルーティングしてください。マグネット:
• 内蔵 1CT:1CT マグネットにより、外部トランスが不要になります — PHY側のマッチングとコモンモードチョークの要件は、お使いのPHYで確認してください。LED:
• L/R LEDピンはバイカラー/単色オプション (G_O/Y) を使用します。ピン配置を確認し、抵抗器の配置またはオンボードLED駆動要件を確認してください — 一部の設計では基板上に直列抵抗が含まれていますが、外部での実装を想定しているものもあります。熱/ウェーブソルダ:

THT構造はウェーブソルダおよび標準的なリフローフローに対応します (メーカーの推奨事項を確認してください)。

JP011821UNL RJ45 PulseJack に関するよくある質問

の典型的な使用例は何ですか？A:

はい。真鍮製シールドにニッケルめっき (真鍮上に10～20 μin Ni) が施されており、シャーシ接地用のEMIフィンガーも備えています。

の典型的な使用例は何ですか？A:

はい。内蔵 1CT:1CT マグネット (TX および RX 1CT:1) を搭載しており、標準的な 10/100Base-TX 設計では外部LANトランスが不要になります。

の典型的な使用例は何ですか？A: 100Base-TX (10/100 Mbps)

向けに設計されています。ギガビット動作は規定されていません — 1000Base-T で使用する前に検証してください。

の典型的な使用例は何ですか？A: 絶縁は 2250 VDC、耐電圧テストは MSL = 1

です。

の典型的な使用例は何ですか？A: 左/右LEDは G_O / Y

(片側にグリーン/オレンジバイカラー、もう片側にイエロー) と表示されます。ピン配置と回路図での直列抵抗器の配置を確認してください。

の典型的な使用例は何ですか？ A:0℃～+70℃

(民生用グレード)。

の典型的な使用例は何ですか？A: はい、RoHS準拠です。 MSL = 1

です。

の典型的な使用例は何ですか？A: ソースには部品リストに EOL

(生産終了) と記載されています。長期間の生産が必要な場合は、代替品 LPJ2011KONL を早期に評価してください。Q9 — JP011821UNL Magjack

の典型的な使用例は何ですか？A:
