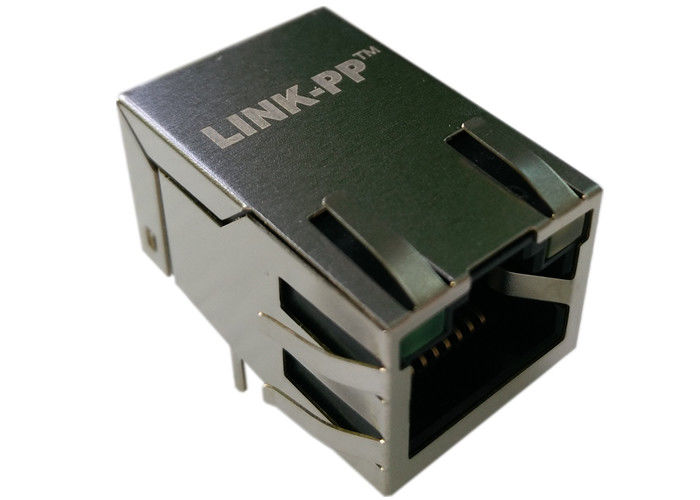

JP011821UNL 1×1 RJ45 パルスジャック 1CT:1CT 100Base-TX マグネット

JP011821UNL PulseJack Tab-UP RJ45 統合された 1:1 マグネティクス,100Base-TX,2250 VDC 隔離,LED;穴を貫くマウント.

JP011821UNL RJ45 パルスジャック スナップショット

• 部品番号:JP011821UNL (EOLはソースリストに記載されています)
• 形状要素:1×1サイドエントリー (タブUP) RJ45 組み込み磁性 (1CT:1CT)
• 主要用途:100Base-TX (Fast Ethernet) NIC,組み込みデバイス,統合トランスフォーマーとステータスLEDを必要とするルーター/スイッチ
• 隔離能力: 2250 VDC(データシート) 1分間 1500Vrms @60Hzをハイポットする.
• 設置:透孔 (THT) 強い機械的保持力 波溶接器対応
• 温度範囲: 0°Cから+70°C(動作)
• RoHS についてそうだ
• 状態:EOL (ソースラベル:EOL - CONN,RJ45,1X1,100D1:1NPB について) について

1x1 タブアップ RJ45 パルスジャックの主要機能

• 統合された1CT:1CTの真磁性磁気板の表面積を分散磁性板と比較して簡素化し,面積を小さくします.
• 高い隔離度(2250 VDCスペック) 堅牢な線隔離と安全限界のために.
• 二色/二色LED (左/右)リンク/アクティビティ診断 (G_O/Yの表記は緑/オレンジの双色+黄色を表します)
• EMI 指シャーシ/アースされたシールドを使用する場合,シールドのよりよい接地を保証する.
• 100Base-TX用に設計された挿入損失,帰帰損失,およびクロストークは1~100MHzに最適化されている.
• 穴を貫く取り付けとUL94V-0ハウジング信頼性や製造能力について

JP011821UNL 100Base-TX マグジャックの仕様

JP011821UNL データシート

1JP011821UNL データシート メカニカル

2JP011821UNL データシートPCBレイアウト

3JP011821UNL データシート 電動図

材料,適合性,環境仕様

• シールド:青銅に1020μinのニッケル塗装を施した青銅 良好な伝導性と腐食防止
• 連絡先:ニッケル底板+選択金 (15 μin) を加えたリンゴブロンズは交配領域に低接触抵抗と耐久性のある交配を保証します.
• 住居:熱塑性指定UL94V-0燃やす性能について
• 動作温度:0°C~70°C 商用機器に適していますがない厳しい産業環境 (-40°C) に使用する
• MSL = 1:復流/組み立て前に特別な調理は必要ありません.

RJ45 の設計とPCB 統合に関する注釈

• 足跡と機械:THTピンは強い機械的な固定を保証します 板の切断を確認し,上部入口のクリアランスを保持します.
• シールドの接地EMI指パッドと複数のグラウンドバイアスをPCBグラウンドに使用し,EMI制御のためのシールドを完全に利用します.必要に応じて低阻力経路をシャーシにルーティングします.
• マグネティクス:内部 1CT:1CT マグネティクスは外部のトランスフォーマーを必要としません. PHY の側マッチングと共通モードストッキングの要件を確認します.
• LED:L/R LEDピンは2色/単色オプション (G_O/Y) を使用する.レジスタの配置またはオンボード LEDドライブ要件のピナウットをチェックする.外部から期待している.
• 熱/波溶接器:THT構造は波溶接と標準回流を容認する (製造者の推奨事項を確認する).

JP011821UNL 100Base-TXに関するFAQ RJ45 マグジャック

Q1 JP011821UNLはシールドされているか?

A: その通りはい.この製品は,ニッケル塗装の銅のシールド (1020 μin Ni over brass) を使用し,シャーシの接地用のEMI指が含まれています.

Q2 JP011821UNLには磁石が含まれていますか?

A: その通りはい.統合された1CT:1CT磁性 (TXとRX1CT:1) を含んでおり,標準10/100Base-TX設計では外部LANトランスフォーマーを必要としません.

Q3 支持するイーサネット速度は?

A: その通り設計された100Base-TX (10/100 Mbps)1000Base-T で使用する前に検証する.

Q4 隔離/ hipot 評価は?

A: その通り隔離は,次のように指定されます.2250 VDCリストに載っているのは1500Vrms @60Hz 1分間.

Q5 どれだけのLEDが利用可能で,どのように設定されているか?

A: その通り左/右のLEDは,以下のように表示される.G_O / Y(片側には緑/オレンジの二色,もう片側には黄色) 図面にピンアウトと連鎖抵抗の配置を確認してください.

Q6 操作温度範囲は?

A: その通り 0°Cから+70°C(商用品)

Q7 この部品は RoHS に準拠していますか?MSL は?

A: その通りそうです,RoHS対応です.MSL = 1.

Q8 JP011821UNLはまだ生産中ですか?

A: その通り源 記エオール生産期間が長ければ LPJ2011KONLの代替品を早めに選べます

Q9 標準的な使用例は?JP011821UNL マグジャック?

A: その通り組み込みボード,NIC,ルーター,インテグレート磁気とLEDインジケーターを必要とする消費者用ネットワーク機器
