プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: SGS, UL,CE, ISO9001:2008,REACH
モデル番号: HY931147C
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: 皿のパッケージ:カートンsize/32*30*31cm、G.W。- carton/8.5kg、Qtycarton/1200pcs、SPQ/50pcs
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000K/month
指定: |
HY931147C |
適用: |
POE 10/100 |
オリエンテーション: |
側面の記入項目（直角） |
ジャックのタイプ: |
RJ45 |
保護される/フィルター: |
はい |
性: |
女性 |
新しいモデル: |
LPJ0049GDNL |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S変数 |
指定: |
HY931147C |
適用: |
POE 10/100 |
オリエンテーション: |
側面の記入項目（直角） |
ジャックのタイプ: |
RJ45 |
保護される/フィルター: |
はい |
性: |
女性 |
新しいモデル: |
LPJ0049GDNL |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S変数 |
イーサネット上の1.21.3mmの長さRJ45 Magjack力。
2.1X1タブ
3.Through穴RJ45のモジュラー ジャック
4.10/100基盤T
記述:

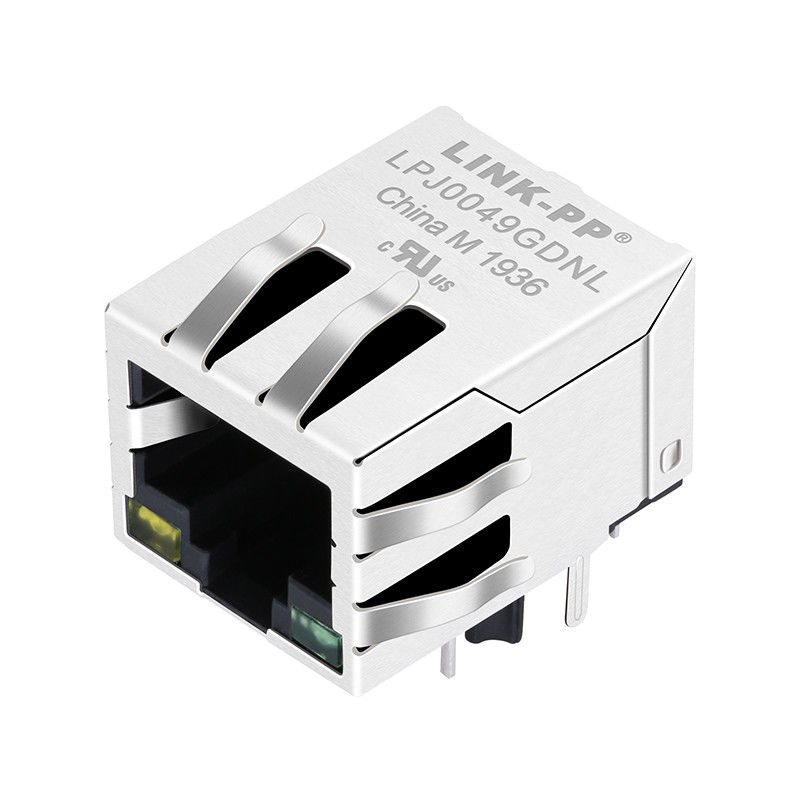

ledsの会合IEEE 802.3afとの1X1 RJ45 Magjack
| 10/100の基盤T統合された磁気学及びPoE、黄色/緑LEDのタブの羽毛、RoHSが付いている単一の左舷RJ45イーサネット コネクター | |
| LINK-PPの部品番号 | LPJ0049GDNL |
| Hanrunの部品番号 | HY931147C |
| 適用LAN | イーサネット（PoE） |
| AutomDX | 肯定 |
| Bst回路 | 肯定 |
| 構成RX | T、C |
| 構成TX | T、C |
| 接触合う区域のめっき | 金6uの」/15u」/30u」 |
| 港ごとの中心 | 4 |
| ダイオード | ダイオードを使って |
| LEDの選択 | YELLOW/GREEN |
| 掛け金 | タブ |
| 港の数 | 1X1 |
| PCB | FR4 |
| PCBの台紙の角度 | 側面の記入項目 |
| ポストを保つPCB | Tのポスト |
| パッケージの高さ（インチ） | 0.531 |
| パッケージの高さ（mm） | 13.50 |
| パッケージの長さ（インチ） | 0.839 |
| パッケージの長さ（mm） | 21.30 |
| パッケージの幅（インチ） | 0.626 |
| パッケージの幅（mm） | 15.90 |
| Pinのタイプ | THTのはんだ |
| 迎合的なRoHS | はんだの免除の鉛とのYES-RoHS-5 |
| 調査 | 肯定 |
| 盾EMIは記録する | を使って |
| 速度 | 10/100 BASE-T |
| 温度 | 0 70℃に |
| 比率RXを回す | 1CT:1CT |
| 比率TXを回す | 1CT:1CT |
皿のパッケージ:カートンsize/32*30*31cm、G.W。- carton/8.5kg、Qtycarton/1200pcs、SPQ/50pcs
1. 製品タイプ特徴:
1) 製品タイプ=コネクター
2）ジャックのタイプ= RJ45
3）プロフィール=標準
4） PCBの土台のオリエンテーション=側面の記入項目（直角の） /Topの記入項目（垂直）
2. 機械付属品:
1）ジャック構成= 1 x 1
3. 電気特徴:
1）保護される=はい
4. 終了は特徴を関連付けた:
1）最下EMI指- =外に
2）終了の方法=はんだ
5. ボディは特徴を関連付けた:
1）左舷構成=単一/多
2）トップのEMI指および外にとの側面=
3）掛け金のオリエンテーション=標準-掛け金
4） PCBの尾長さ
6. 接触は特徴を関連付けた:
1）前もって積まれる=はい
2）穴/表面の台紙を通した接触の終了のタイプ=
7. 関連の特徴の収容:
1）コネクターの様式=ジャック
8. 業界標準:
1） RoHS/ELVの迎合的な承諾= RoHS迎合的なELV
2） 240°Cに可能な無鉛はんだのプロセス=波のはんだ
260°Cに可能な波のはんだ265°Cに可能な波のはんだ
3） RoHS/ELVの承諾の歴史は=迎合的なRoHS常にだった
9. 同一証明印:
1）左LED色（位置#1） =緑- 250オームの抵抗器
2）右のLED色（位置#2） =緑- 250オームの抵抗器
10. 使用法のための条件:
1）はに=プリント基板適用する
2）環境条件=オフィス/前提
3）実用温度（°C） = 0 - 70/-40 - +85
