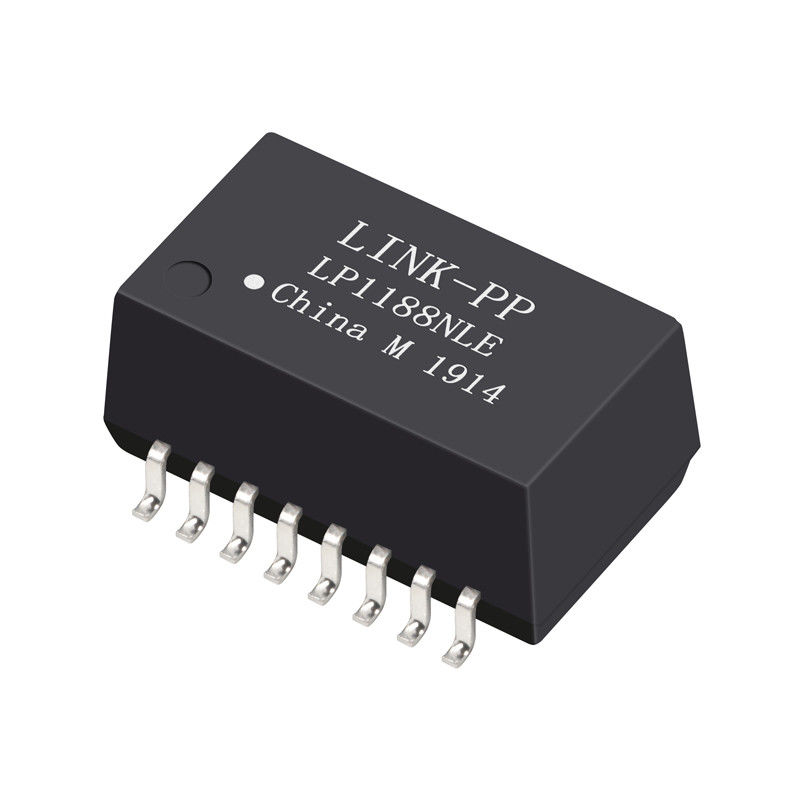

HX1188NL LAN トランスフォーマー 表面 搭載 10/100 ベース-T イーサネット 16ピン

HX1188NL 100Base-TX トランス 特徴:

1. RoHS-6規格に完全準拠しています。
2. 熱管理を改善するためのオープンフレーム設計。
3. 表面実装技術により、容易な統合が可能。
4. 1.5 kVの高絶縁電圧により、データ伝送の安全性と信頼性を確保。
5. -40℃～+85℃の広い動作温度範囲。
6. 350 µHの高インダクタンスにより、安定したデータ伝送をサポート。
7. 12.7x9.53x5.97 mmのコンパクトな寸法。
8. -50℃～+125℃の温度範囲で保管可能。

HX1188NL LANトランスの用途:

• LANイーサネットトランス/チョーク
• 100 Base-TXネットワーク
• データインターフェースと絶縁
• 産業用および商用環境
• ネットワーク機器
• 通信
• 組み込みシステム
• 自動化システム
• セキュリティシステム

HX1188NL データシート:

Pulse HX1188NL 電気仕様(@25℃):

1. 巻数比 50KHz, 0.5V チップ側: ライン側=1CT: 1CT±2%

2. インダクタンス(Ls)100KHz, 0.1V, 12mA DCバイアス: チップ側: 350uH Min

3. 挿入損失1-100MHz: -1.4dB Max

4. リターンロス1-30MHz: -16dB Min

40MHz: -14.4dB Min

50MHz: -13.1dB Min

60-80MHz: -12dB Min

100MHz: -10dB Min

5. コモンモード除去比:

30MHz: -45dB Min

60MHz: -40dB Min

100MHz: -35dB Min

6. クロストーク30MHz: -40dB Min

60MHz: -35dB Min

100MHz: -30dB Min

7. ハイポット: 1500Vrms Min

PULSE HX1188NLに関するFAQ

1. HX1188NL LANトランスとは何ですか？

HX1188NLは、PHYチップとネットワークケーブル間の信号絶縁、インピーダンス整合、ノイズ抑制を提供するデュアルポート10/100Base-TイーサネットLANトランスです。Fast Ethernetアプリケーションで一般的に使用され、信頼性の高いデータ伝送のための標準IEEE 802.3要件をサポートしています。

2. HX1188NLの主な仕様は何ですか？

HX1188NLは通常、送受信チャネルの両方で1:1の巻数比、約350 µHのインダクタンス、および約1500 Vrmsの絶縁電圧を備えています。10/100Base-Tイーサネット用に設計されており、PCB統合に適したコンパクトな表面実装パッケージに入っています。

3. HX1188NLはどのデータレートをサポートしていますか？

HX1188NLは10Base-Tおよび100Base-TXイーサネットデータレートをサポートしており、Fast Ethernetアプリケーションに適しています。帯域幅と電気的特性がより高速な信号要件に対応していないため、ギガビットイーサネット（1000Base-T）はサポートしていません。

4. HX1188NLはギガビットイーサネットと互換性がありますか？

いいえ、HX1188NLは10/100Base-Tアプリケーション専用に設計されているため、ギガビットイーサネットとは互換性がありません。ギガビットイーサネットは、より高い帯域幅とより厳格なパフォーマンス特性を持つ異なるマグネティクスを必要とするため、代わりに専用の1000Base-Tトランスを使用する必要があります。

5. HX1188NLの巻数比は？

HX1188NLは通常、送受信チャネルの両方で1:1の巻数比を持ち、イーサネットPHYとツイストペアケーブル間の適切なインピーダンス整合を保証します。この比率は、ほとんどの10/100Base-T LANトランス設計で標準的です。

6. HX1188NLの絶縁電圧は？

HX1188NLは、約1500 Vrmsの絶縁電圧を提供し、イーサネットデバイスを電気サージやグラウンド電位差から保護するのに役立ちます。この絶縁は、ネットワーク機器の安全性と信頼性要件を満たすために不可欠です。

7. どのPHYチップがHX1188NLと互換性がありますか？

HX1188NLは通常、Microchip LAN8720、TI DP83848などの10/100Base-TイーサネットPHYチップや同様のFast Ethernetトランシーバーと互換性があります。ただし、設計者は最適なパフォーマンスを確保するために、常にPHYメーカーのリファレンスデザインとの互換性を確認する必要があります。

8. HX1188NLの同等品または代替品は何ですか？

HX1188NLの一般的な代替品はLP1188NLであり、1:1の巻数比や10/100Base-Tサポートを含む同様の電気的特性を提供します。同等品を選択する際には、エンジニアはインダクタンス、挿入損失、絶縁電圧などの主要なパラメータを確認する必要があります。

9. HX1188NLはイーサネット回路設計でどのように使用されますか？

HX1188NLは、イーサネットPHYとRJ45コネクタの間に配置され、絶縁と信号コンディショニングを提供します。通常、PCB上のPHYの近くに配置され、適切なセンタータップバイアスと制御インピーダンスルーティングにより、信号整合性とEMIコンプライアンスを確保します。

10. HX1188NLと統合マグネティクス付きRJ45の違いは何ですか？

HX1188NLはPCB上のディスクリートLANトランスですが、統合マグネティクス付きRJ45コネクタ（MagJack）は、トランスとコネクタを単一のコンポーネントに統合したものです。ディスクリートソリューションはより設計の柔軟性を提供しますが、統合ソリューションはレイアウトとアセンブリを簡素化します。
