プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: "L"S041F-43 LF (LPJ0011BBNL)
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 250000-320000/Month
製品名: |
RJ45 コンネクタと磁石とLED |
港の数: |
1左舷 |
マウント: |
側面の記入項目(直角) |
ジャック・ジェンダー: |
RJ45女性 |
磁気学: |
統合された10/100Mbps |
終了様式: |
穴を抜ける |
製品名: |
RJ45 コンネクタと磁石とLED |
港の数: |
1左舷 |
マウント: |
側面の記入項目(直角) |
ジャック・ジェンダー: |
RJ45女性 |
磁気学: |
統合された10/100Mbps |
終了様式: |
穴を抜ける |

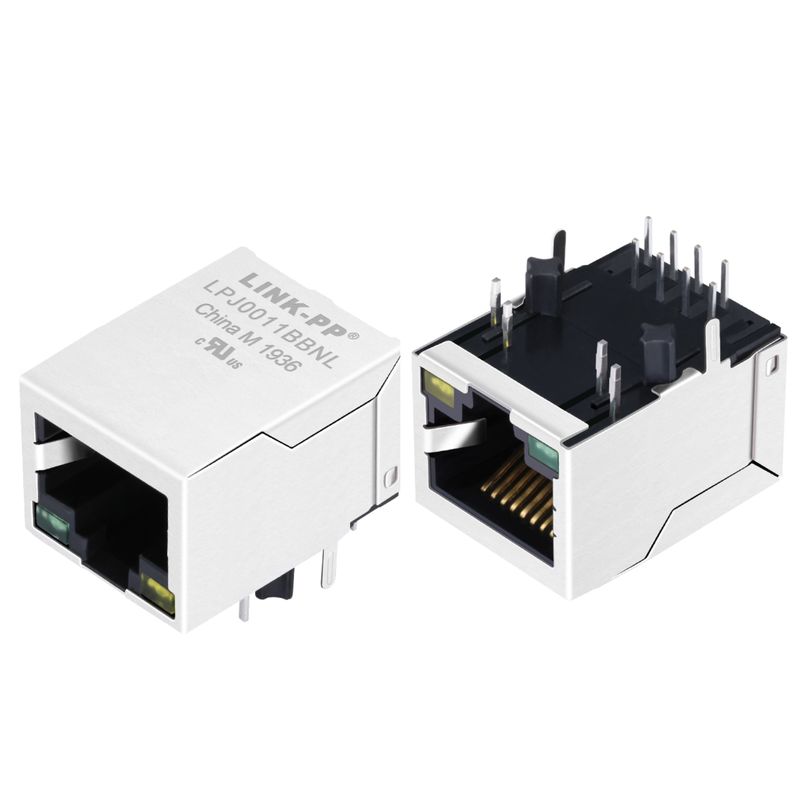

統合された10/100ベース-TX磁石とLEDのRJ45コネクタモジュール
UTP-5ケーブルで10/100 BASE送信のための設計
両手 に 適合 するLU1S041F-43 LF RJ45 コンネクタ
トランスフォーマー/インペダンスレジスタ/高電圧コンデンサと統合されたRJ45コネクタ
PCBボードのスペースを節約するためにRJ45コネクタと同じサイズ
EMIの性能を向上させるため EMI放射線を減少させました
1X1 RJ45 マグジャック10/100 ベース-TX 統合磁石
FCCとIEEEの規格に準拠する
RoHSの要件を遵守する部分 外部ピンに Cd, No Hg, No Cr6+, No PBB, PBDE, No Pb
動作温度範囲: 0°Cから+70°C
保存温度範囲: -25°Cから+85°C
部分番号 | LU1S041F-43 LF/ LPJ0011BBNL |
ターン比 (±5%) |
TX---1CT: 1CT RX---1CT: 1CT |
OCL @ 100KHz/0.1V 8mA DCバイアス | 350uH分 |
クロス・トーク |
0.3-30MHz: -40dB ミニ 30-60MHz: -35dB ミニ 60〜100MHz: -30dB ミニ |
ヒット・ポット | 1500Vrms |
挿入損失 |
0.3-100MHz:-1.15dB 最大 |
返済損失 |
30MHz: -16dB ミニ 40MHz: -14dB ミニ 50MHz: -13.5dB ミニ 60MHz: -13dB ミニ 80MHz: -10dB ミニ |
CMR (dB Min) TX/RX |
1-30MHz: -30dB ミニ 30-60MHz: -25dB ミニ 60-125MHz: -20dB ミニ |
LED付きRJ45コネクタの適用:
HUB,PCカード,スイッチ,ルーター,PCメインボード,SDH,PDH,IP電話,xDSLモデムなどのネットワークおよび通信機器に使用されます.
1プラスチック素材:熱プラスチック (UL 94V-0),ブラックハウジング
2メタルシールド: 青銅,20インチ厚いニッケル
3スプリングワイヤ: 選択金塗装のリンゴブロンズ
4溶接ピン: 0.4x0.4mm,溶接金属のリンゴ
5耐久性: 750 カップリングサイクル ミニ 統合接続モジュール
