プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: PT61022
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
項目: |
PT61022 |
部門: |
ギガビットの磁気学 |
回転比率: |
1:1 |
マウント: |
smd |
サイズ/次元: |
18.80 mm X 13.80 mm |
つく高さ- （最高）: |
6.80 mm |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
項目: |
PT61022 |
部門: |
ギガビットの磁気学 |
回転比率: |
1:1 |
マウント: |
smd |
サイズ/次元: |
18.80 mm X 13.80 mm |
つく高さ- （最高）: |
6.80 mm |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
特徴
利用できる■の無鉛版
迎合的な■ RoHS （無鉛版） *
1000の基盤TのためのIEEE802.3abのドラフト標準と迎合的な■
■は長距離貨物輸送ギガビットのイーサネットのために10/100/1000の基盤Tの双方向通信の塗布を設計しました
■の控えめな表面の台紙の包装は退潮プロセス（ピーク225 °）のために設計しました
■は4組の部門5 UTPケーブルを支えます
■ LAN
■のイーサネット
インダクタンス........................... 8 mA DCバイアスの350 µH min. @ 100つのKHz、0.2ボルト
漏出インダクタンス...........最高0.50のµH。
@ 100つのKHz、0.2ボルト
Interwindingキャパシタンス....... 25 pF typ。
@ 100つのKHz、0.2ボルト
DCの抵抗.....................最高0.90のΩ。
挿入損失.................... 0.3-100 MHz
最高-1.1 dB。
リターン・ロス（dB min.）
0.3-30 MHz ...................................... - 18
40のMHz ........................................ - 14.4
50のMHz ........................................ - 13.1
60-80 MHz ...................................... - 12
十字の話（dB min.）
0.3-30 MHz ...................................... - 35
60-100 MHz .................................... - 28
共通モード拒絶（dB min.）
0.3-30 MHz ...................................... - 40
60のMHz ............................................ - 35
80-100 MHz .................................... - 30
回転比率.......................... 1 CT:1± 5%
分離のこんにちは鍋….1500 VAC 1 mA 1秒。
実用温度
...................................... +70 °Cへの0の° C

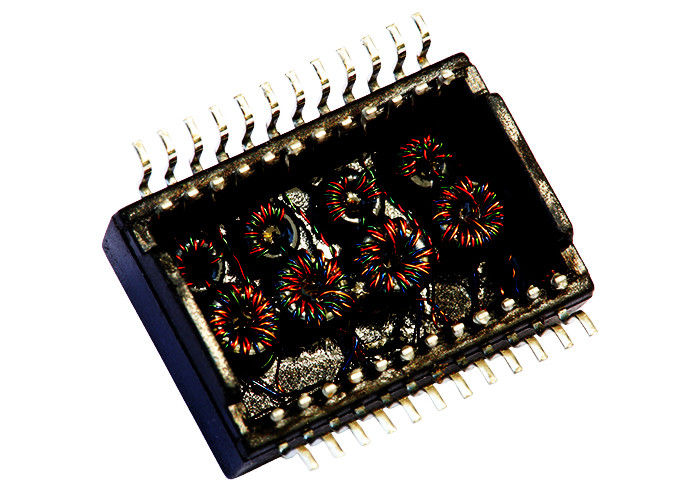

| PT61022 LAN 10/100/1000基盤Tの変圧器モジュールLV2001ギガビットの港 | ||
|---|---|---|
| S558-5999-T3-F/H2009NL | DA4T103A3 | LU4S041F-43 LF |
| KLU1T041C-43 LF/LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF/LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| HX2009NL/LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF/LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| KLU1T041C-43 LF/LU1T041C-43 LF | DU4T201A1 | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
| KLU1T516-43 LF/LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL/LA1S109-43 LF | S558-5999-T3-F | H2009NL |
| LU1S041-43 LF/KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF/LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL/LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
| S558-5999-T3-F/LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
