プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: SMST-1666/HX2260NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
HX2260NL |
仕様1: |
SMST-1666 |
スピード: |
10/100 ベース-T |
ポートの数: |
シングル |
応用: |
LAN イーサネット (NoN PoE) |
温度: |
- 40℃への+ 85℃ |
こんにちは鍋: |
1500Vrms |
オークル・CL: |
350uh分 |
Archivi Disponibil: |
PDF/3D/ISG/STP/STEP/DATASHEET |
仕様: |
HX2260NL |
仕様1: |
SMST-1666 |
スピード: |
10/100 ベース-T |
ポートの数: |
シングル |
応用: |
LAN イーサネット (NoN PoE) |
温度: |
- 40℃への+ 85℃ |
こんにちは鍋: |
1500Vrms |
オークル・CL: |
350uh分 |
Archivi Disponibil: |
PDF/3D/ISG/STP/STEP/DATASHEET |

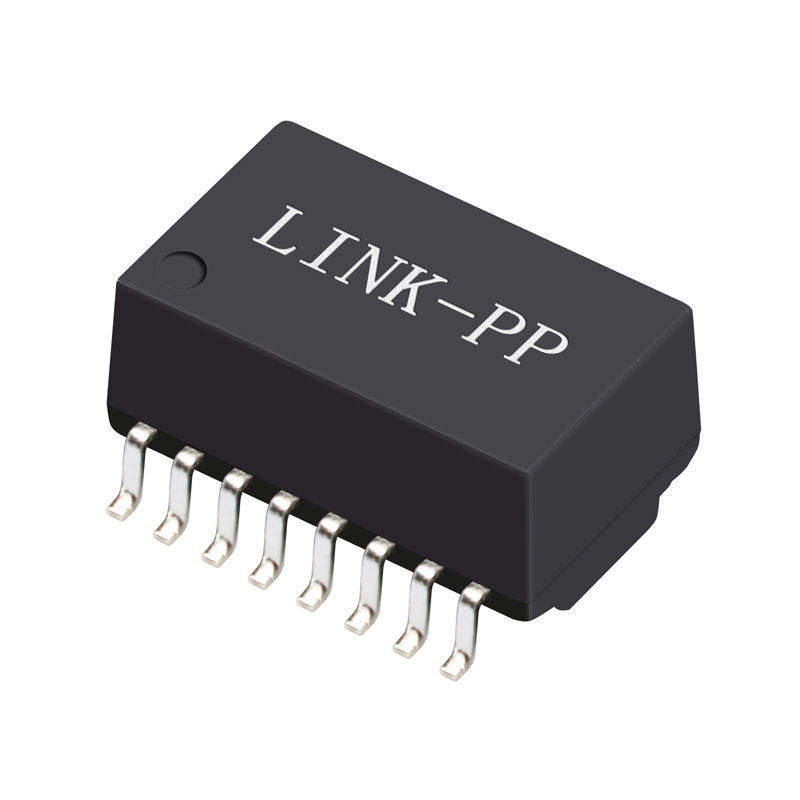

One Port Lan Transformer、10/100 BASE-TX マグネティクスモジュール
1. Rj45 シングルポート Lan トランス
2. コイル構造： トロイダル
3. 100base-t トランス
4. SMD、 16 ピン
10 / 100 BASE-TX シングルポート Lan トランス、 16 ピン付き
説明:
シングル ポート 100 Base-t ETHERNET 磁気トランス
| アプリケーション | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | はい |
| コメント | RoHS 準拠 LPXXXXNL |
| 構成 RX | T、C |
| 構成 TX | T、C |
| 構造 | 転写成形 |
| ポートあたりのコア数 | 4 |
| ポート数 | シングル |
| PCB | PCB なし |
| パッケージ | SMT |
| パッケージの高さ (インチ) | 0.225 またはその他 |
| パッケージの高さ (mm) | 5.715 またはその他 |
| パッケージの長さ (インチ) | 1.12 またはその他 |
| パッケージの長さ (mm) | 28.448 またはその他 |
| パッケージの幅 (インチ) | 0.63 またはその他 |
| パッケージの幅 (mm) | 16.002 またはその他 |
| RoHS 準拠 | はい-RoHS-6 |
| 速度 | 10/100/1000BASE-TX |
| 温度 | 0 ～ 70 / -40 ～ +85 |
| 巻線比 RX | 1CT:1CT |
| 巻線比 TX | 1CT:1CT |
| メイン P/N | LP1198NL など |
電気的仕様 (25):
1. 巻線比 50KHz、0.5V
チップ側：ライン側 = 1CT: 1CT+_2%
2. インダクタンス (Ls) 100KHz、0.1V、12mA DC バイアス:
チップ側：350uH 分
3. 挿入損失 1-100MHz: -1.4dB 最大
4. 戻り損失 1-30MHz: -16dB 分
40MHz: -14.4dB 分
50MHz: -13.1dB 分
60-80MHz: -12dB 分
100MHz: -10dB 分
5. 差動対コモンモード除去:
30MHz: -45dB 分
60MHz: -40dB 分
100MHz: -35dB 分
6. クロストーク 30MHz: -40dB 分
60MHz: -35dB 分
100MHz: -30dB 分
7. Hi-Pot: 1500Vrms 分
アプリケーション
HUB、PC カード、スイッチ、ルーター、PC マザーボード、SDH、PDH、IP 電話、xDSL モデムなどのネットワーキングおよび通信機器に使用
競争上の優位性
| HX2260NL One Port Lan Transformer、10/100 BASE-TX マグネティクスモジュール SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
