プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: TG110-S055N2RL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
指定: |
TG110-S055N2RL |
LINK-PP P/N: |
LP1102NL |
速度: |
10/100の基盤T |
港の数: |
単一 |
応用: |
SMD |
ピン ナンバー: |
16 |
温度: |
0℃への+ 70℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S変数 |
指定: |
TG110-S055N2RL |
LINK-PP P/N: |
LP1102NL |
速度: |
10/100の基盤T |
港の数: |
単一 |
応用: |
SMD |
ピン ナンバー: |
16 |
温度: |
0℃への+ 70℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S変数 |
1.Single港LAN変圧器
2.ColiStructure: 円環形状
3.100base-t変圧器
4.SMDの16のピン

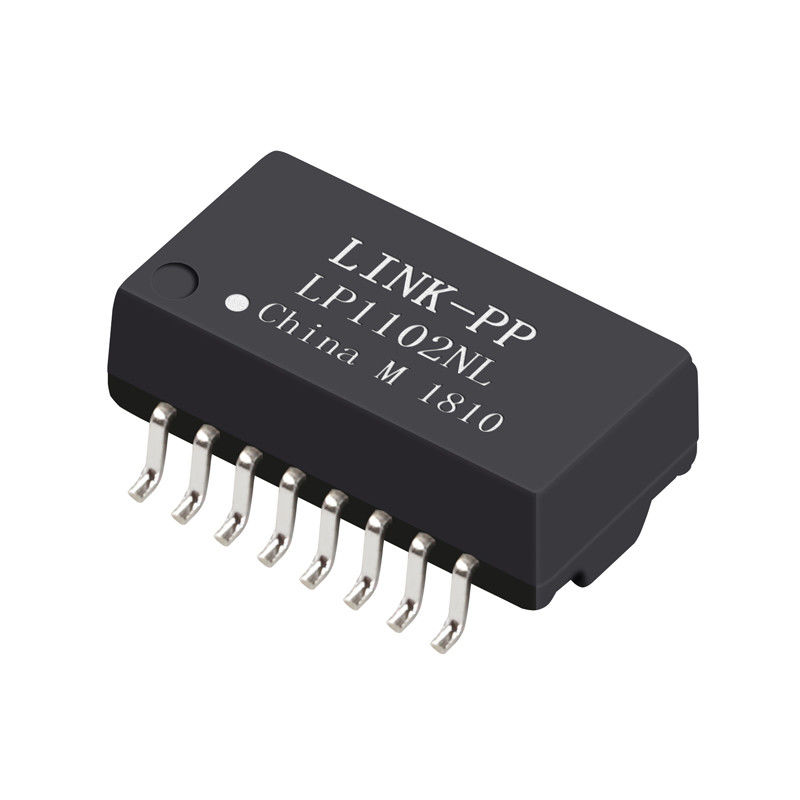

10 / 100 BASE-TX 16のピンが付いている単一の左舷LAN変圧器
記述:
単一の左舷100台の基盤tのイーサネット磁気変圧器
| 適用 | LANイーサネット（PoE&NON PoE） |
| AutomDX | 肯定 |
| コメント | RoHS迎合的なLPXXXXNL |
| 構成RX | T、C |
| 構成TX | T、C |
| 構造 | 移動型 |
| 港ごとの中心 | 4 |
| 港の数 | 単一 |
| PCB | PCB無し |
| パッケージ | SMT |
| パッケージの高さ（インチ） | 0.225または他 |
| パッケージの高さ（mm） | 5.715または他 |
| パッケージの長さ（インチ） | 1.12または他 |
| パッケージの長さ（mm） | 28.448または他 |
| パッケージの幅（インチ） | 0.63または他 |
| パッケージの幅（mm） | 16.002または他 |
| 迎合的なRoHS | YES-RoHS-6 |
| 速度 | 10/100/1000BASE-TX |
| 温度 | 0から70/-40から+85 |
| 比率RXを回す | 1CT:1CT |
| 比率TXを回す | 1CT:1CT |
| 主要なP/N | LP1102NL、等 |
電気指定（25）:
1. 回転Ratio50KHz、0.5V
破片の側面:ラインside=1CT:1CT+_2%
2. インダクタンス（Ls） 100KHz、0.1Vの12mA DCバイアス:
破片の側面:350uH分
3. 挿入Loss1-100MHz:最高-1.4dB
4. リターンLoss1-30MHz:-16dB分
40MHz:-14.4dB分
50MHz:-13.1dB分
60-80MHz:-12dB分
100MHz:-10dB分
5. 共通モード拒絶への差動:
30MHz:-45dB分
60MHz:-40dB分
100MHz:-35dB分
6. Crosstalk30MHz:-40dB分
60MHz:-35dB分
100MHz:-30dB分
7. こんにちは鍋:1500Vrms分
適用:
、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置
比較優位:
経験16年の生産の、
2600スタッフ、
100%テスト
適用範囲が広い受渡し時間
