プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: XF0013D23
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
XF0013D23 |
LINK-PP P/N: |
LPB80001ANL |
速度: |
10/100 の基盤T |
アプリケーション: |
LANイーサネット（PoE） |
ピン ナンバー: |
20 |
温度: |
- 40に+ 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
仕様: |
XF0013D23 |
LINK-PP P/N: |
LPB80001ANL |
速度: |
10/100 の基盤T |
アプリケーション: |
LANイーサネット（PoE） |
ピン ナンバー: |
20 |
温度: |
- 40に+ 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

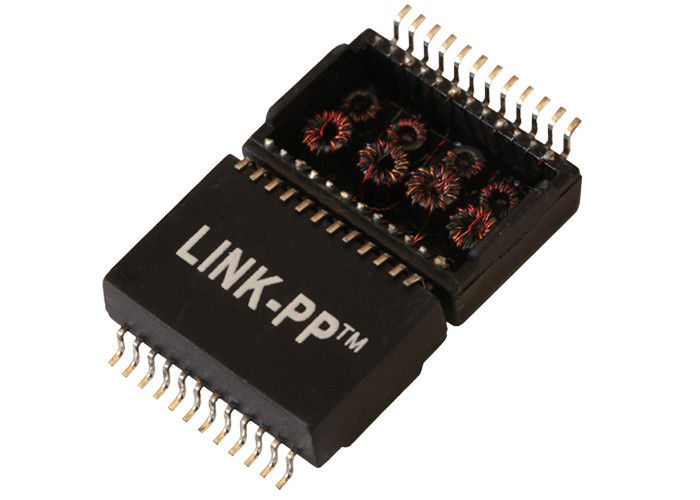

1.Single港の変圧器
2.10/100の基盤tの変圧器
3.Type:SMT 4.のコイルの構造:円環形状
SDH LAN変圧器10/100Base-Tは港の変圧器モジュールXF0013D23を選抜します
適用:
、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置
記述:
10/100Base-Tは港の変圧器モジュールを選抜します
|
適用 |
LANイーサネット（PoE&NON PoE） |
|
AutomDX |
はい |
|
コメント |
RoHS迎合的な |
|
構成RX |
T、C |
|
構成TX |
T、C |
|
構造 |
移動型 |
|
港ごとの中心 |
4 |
|
港の数 |
単一 |
|
PCB |
PCB無し |
|
パッケージ |
SMT |
|
パッケージの高さ（インチ） |
0.225または他 |
|
パッケージの高さ（mm） |
5.715または他 |
|
パッケージの長さ（インチ） |
1.12または他 |
|
パッケージの長さ（mm） |
28.448または他 |
|
パッケージの幅（インチ） |
0.63または他 |
|
パッケージの幅（mm） |
16.002または他 |
|
迎合的なRoHS |
YES-RoHS-6 |
|
速度 |
10/100/1000BASE-TX |
|
温度 |
0から70/-40から+85 |
|
回転比率RX |
1CT:1CT |
|
回転比率TX |
1CT:1CT |
|
主要なP/N |
LP1102NL、等 |
電気指定（25）:
1. 回転Ratio50KHz、0.5V
破片の側面:ラインside=1CT:1CT+_2%
2. インダクタンス（Ls） 100KHz、0.1Vの12mA DCバイアス:
破片の側面:350uH分
3. 挿入Loss1-100MHz:最高-1.4dB
4. 帰りLoss1-30MHz:-16dB分
40MHz:-14.4dB分
50MHz:-13.1dB分
60-80MHz:-12dB分
100MHz:-10dB分
5. 共通モード拒絶への差動:
30MHz:-45dB分
60MHz:-40dB分
100MHz:-35dB分
6. Crosstalk30MHz:-40dB分
60MHz:-35dB分
100MHz:-30dB分
7. こんにちは鍋:1500Vrms、0.5mA、1Sec
ライン サイドへの破片の側面
比較優位:
経験16年の生産の、
2600スタッフ、
100%テスト
適用範囲が広い受渡し時間
