プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: 615016240521
支払及び船積みの言葉
最小注文数量: 60pcs
価格: $1.6
パッケージの詳細: トレイあたり 60 個、外箱あたり 720 個
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 3000K/月
注文番号: |
615016240521 |
代替案: |
LPJE17208CNL 試聴する |
製品シリーズ: |
Cat 3 モジュラー ジャック |
ポート構成: |
2x1 ポート |
構成に連絡します: |
8p8c |
向き: |
水平 |
タブスタイル: |
タブを上下に移動 |
シールド: |
シールド |
定格電流: |
1.5A |
動作電圧: |
120ボルトAC |
動作温度: |
-40 °Cから+85 °C |
波のピーク温度: |
250 °C ～ 260 °C、最大10秒 |
注文番号: |
615016240521 |
代替案: |
LPJE17208CNL 試聴する |
製品シリーズ: |
Cat 3 モジュラー ジャック |
ポート構成: |
2x1 ポート |
構成に連絡します: |
8p8c |
向き: |
水平 |
タブスタイル: |
タブを上下に移動 |
シールド: |
シールド |
定格電流: |
1.5A |
動作電圧: |
120ボルトAC |
動作温度: |
-40 °Cから+85 °C |
波のピーク温度: |
250 °C ～ 260 °C、最大10秒 |

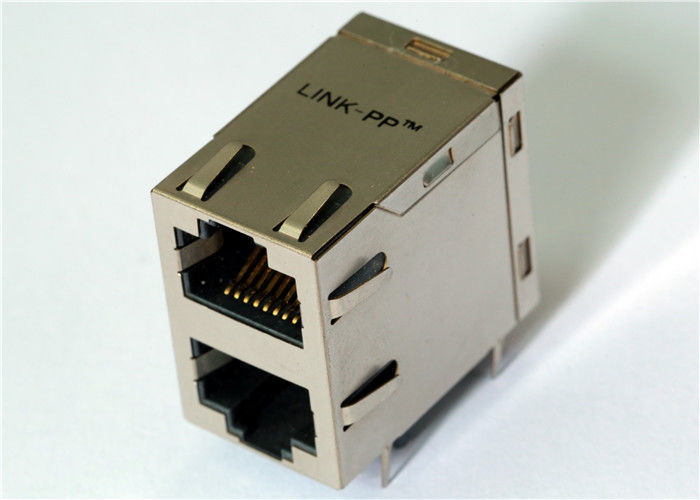

615016240521 は、水平シールド設計、タブ上下方向、EMI スプリング接点、1.5 A 定格、および信頼性の高いボードレベルの接続を実現するトレイパッケージを備えた 2x1 ポート Cat 3 モジュラー ジャックです。
| パラメータ | 仕様 |
|---|---|
| 部品番号 | 615016240521 |
| 製品シリーズ | WR-MJ モジュラージャックタブ上下 |
| コネクタの種類 | RJ45モジュラージャック |
| ポート構成 | 2×1ポート(スタック) |
| 向き | 水平 |
| シールド | EMIスプリングでシールド |
| ピン配置 | 8P8C |
| パフォーマンスカテゴリー | カテゴリー 3 |
| 定格電流(IR) | 1.5A |
| 動作電圧 | AC120V |
| 耐電圧 | AC1000V 1分間 |
| 耐電圧（シールド～ピン間） | AC1500V 1分間 |
| 接触抵抗(R) | 20mΩ以下 |
| 絶縁抵抗 (RISO) | 500MΩ以上 |
| 嵌合サイクル | 500サイクル |
| 絶縁体材料 | PBT（ポリブチレンテレフタレート） |
| 可燃性評価 | UL94 V-0 |
| 絶縁体の色 | 黒 |
| 接点材質 | 銅合金 |
| 接点のメッキ | 部分金メッキ |
| 接点の種類 | スタンプされたコンタクト |
| シールド材 | ブロンズ |
| シールドメッキ | ニッケル(Ni) |
| 動作温度範囲 | -40℃～+85℃ |
| 環境コンプライアンス | RoHS (2011/65/EU および 2015/863)、REACH |
| 推奨はんだ付け方法 | ウェーブはんだ付け |
| 鉛フリーウェーブはんだのピーク温度 | 250℃～260℃（最大10秒） |
| 包装タイプ | トレイ |
| 梱包数量 | 60 個/トレイ、720 個/カートン (12 トレイ) |
効率的かつ大量生産向けに設計されており、615016240521 2×1ポート CAT 3モジュラージャック標準的なウェーブはんだ付けプロセス向けに最適化されており、輸送および組み立て中に接点を保護し、コネクタの完全性を維持するために安全なトレイ パッケージで提供されます。
| パラメータ | 仕様 |
|---|---|
| 推奨はんだ付け工程 | ウェーブはんだ付け |
| 鉛フリーウェーブはんだ付けのピーク温度 | 250℃～260℃（最長10秒） |
| 包装タイプ | トレイ |
| 梱包数量 | 60個/トレイ |
| カートン数量 | 720 個/カートン (12 トレイ) |
注記：PCB フットプリントの推奨事項、3D CAD モデル、機械図面、および関連する追加のアプリケーション エンジニアリング情報については、615016240521 2×1ポート CAT 3モジュラージャック、 お願いしますお問い合わせ。
デザインに必要な場合は、2x1 スタックモジュラージャックとシールド、EMI サポート、安定した Cat 3 パフォーマンス615016240521 は、電気定格、機械的強度、組み立て効率の実用的なバランスを提供します。その水平タブ上下構造は、基板スペース、シールド、コネクタへのアクセスのしやすさがすべて重要となるコンパクトなレイアウトに特に役立ちます。
それは2x1 ポート Cat 3 モジュラー ジャックシールドされたモジュラー接続ポイントを必要とするコンパクトな接続設計、特に従来の音声または低速通信アプリケーションで使用されます。
はい。特徴は、内蔵EMIパネルスプリングそしてシールド付き金属ハウジング電磁適合性の向上に役立ちます。
はい。コネクタは8P8C接点構成、モジュラー ジャック アプリケーションで一般的に使用されます。
使用温度範囲は、-40℃～+85℃。
で供給されますトレイ包装、 と1トレイあたり60個入りそして1カートンあたり720個入り。
