プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: L21N002-0
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
指定: |
LP1198NL |
速度: |
10/100の基盤T |
港の数: |
単一 |
応用: |
LANイーサネット |
ピン ナンバー: |
16 |
温度: |
- 40℃への+ 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
指定: |
LP1198NL |
速度: |
10/100の基盤T |
港の数: |
単一 |
応用: |
LANイーサネット |
ピン ナンバー: |
16 |
温度: |
- 40℃への+ 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. コイル数:単巻変圧器
2. 分離の電圧:1500Vrms
3.Type:SMT
4. コイルの構造:円環形状

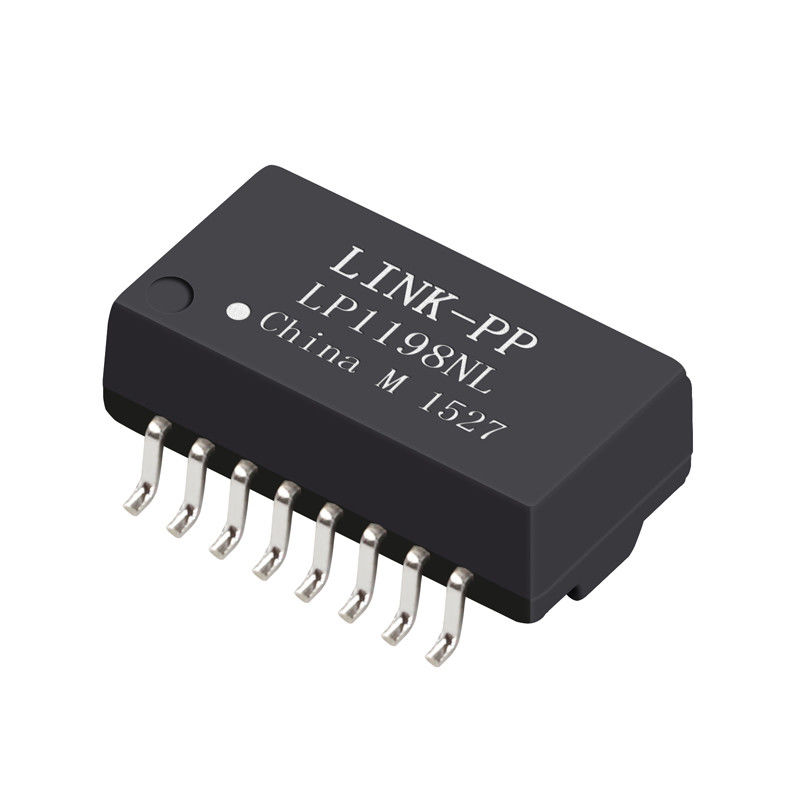

ハブ、PCカードのための10/100台の基盤tの単一の港のイーサネット脈拍の変圧器
記述:
LP1198NLの単一の港の分離した変圧器、単巻変圧器101901MH016SA41ZL
|
適用 |
LANイーサネット（PoE&NON PoE） |
|
AutomDX |
肯定 |
|
コメント |
RoHS迎合的なLP1198NL |
|
構成RX |
T、C |
|
構成TX |
T、C |
|
構造 |
移動型 |
|
港ごとの中心 |
4 |
|
港の数 |
1 |
|
PCB |
PCB無し |
|
パッケージ |
SMT |
|
パッケージの高さ（インチ） |
0.225または他 |
|
パッケージの高さ（mm） |
5.715または他 |
|
パッケージの長さ（インチ） |
1.12または他 |
|
パッケージの長さ（mm） |
28.448または他 |
|
パッケージの幅（インチ） |
0.63または他 |
|
パッケージの幅（mm） |
16.002または他 |
|
迎合的なRoHS |
YES-RoHS-6 |
|
速度 |
10/100BASE-TX |
|
温度 |
0から70/-40から+85 |
|
比率RXを回す |
1CT:1CT |
|
比率TXを回す |
1CT:1CT |
|
主要なP/N |
LP1198NL、等 |
電気指定（25）:
電気指定@25℃
1.OCL:350uH分
@100KHz、8mA DCバイアスの0.2V、
2.Turns比率（%%P5%）:
TX=1CT:1CT RX=1CT:1CT
3.Insertion損失:
0.3-100MHz:-最高1.1dB
4.Return損失（dB分）:
0.3-30MHz:- 18 40MHz:- 16
50MHz:- 14.5 60-80MHz:- 12
5.Crosstalk （dB分）:
0.3-60MHz:- 42 60-100MHz:- 35
6.Commonモード拒絶（dB分）:
0.3-30MHz:- 40 60MHz:- 35
80-100MHz:- 30
7.Isolation電圧:1500Vrms
8.Operating温度:-40℃~+85℃.
ノート
SOHO （ADSLの変復調装置）、LANマザーボード（LOM）、ハブのようなサポート アプリケーションへの1.Designed、 スイッチ。
2.Withさまざまな回転比率。
260℃を評価する3.RoHS " NL」のピークはんだ。
比較優位:
経験16年の生産の、
2600スタッフ、
100%テスト
適用範囲が広い受渡し時間
