プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: ISO 9001,ISO 14001,UL,SGS,REACH168
モデル番号: LPJG0926HENL
文書: LPJG0926HENL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: 50 pcs/1tray、20 tray/1カートン、32*30*31cm、8KGS （1000pcs）/1つのカートン
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 4200K-PCS/Month
ポイント: |

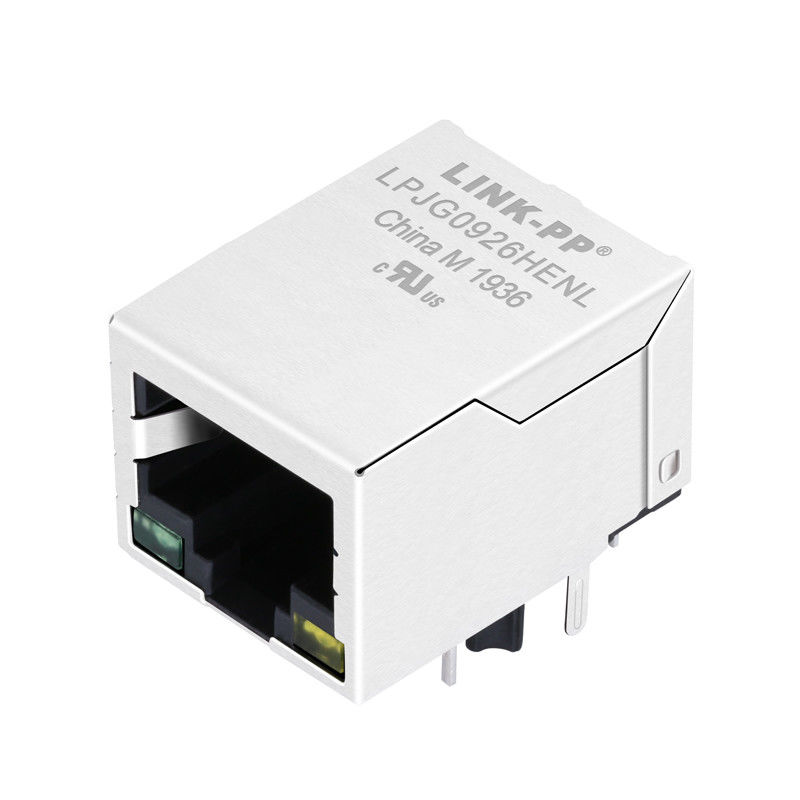

LPJG0926HENL RJ45 フィルターコネクター |
イーサネット速度: |
1x10/100/1000Mbps |
港番号: |
1 ポート RJ45 接続器 |
LED インジケーター: |
左緑 右黄色 |
仕様: |
IEEE802.3at |
AutomDX: |
はい |
ポイント: |
LPJG0926HENL RJ45 フィルターコネクター |
イーサネット速度: |
1x10/100/1000Mbps |
港番号: |
1 ポート RJ45 接続器 |
LED インジケーター: |
左緑 右黄色 |
仕様: |
IEEE802.3at |
AutomDX: |
はい |
1000Mbps RJ45コネクタ（トランス付き）概要:
|
1000 Base-T 統合マグネティクス付きシングルポートRJ45コネクタ |
|
|
部品番号 |
LPJG0926HENL |
|
アプリケーション |
PoE+ |
| コネクタタイプ | RJ45フィルターコネクタ |
|
LEDオプション |
緑/黄 |
|
ラッチ |
タブダウン |
|
ポート数 |
1X1 |
|
トランス |
統合マグネティクス |
|
PCBマウント角度 |
サイドエントリー |
|
コネクタ 高さ (mm) |
13.30 |
|
コネクタ長 (mm) |
21.25 |
|
コネクタ幅 (mm) |
15.93 |
|
UL認証 |
ファイル番号 E484635 |
|
RoHS準拠 |
YES-RoHS-5（はんだ中の鉛の免除付き） |
| ハウジング材質 | 熱可塑性樹脂 |
| 熱可塑性樹脂 | UL94V-0 |
|
シールドEMIタブ |
なし |
|
速度 |
1000 BASE-T |
|
温度 |
0～70℃ |
|
巻数比 |
1CT:1CT |
|
インダクタンスOCL |
350uH MIN @100KHZ/0.1v、8mA DCバイアス |
| 耐電圧試験 | 1500Vrms MIN |
| アプリケーション | SOHO、LOM、ハブ、スイッチ |
LINK-PPは、磁気ネットワークコンポーネントの専門的な設計者およびメーカーです。強力なカスタマイズ能力を持ち、OEM、ODM、CEMのグローバルサプライヤーです。
1. ねじり:最適な信号完全性とデータ伝送性能を確保するために、内部コンポーネントの精密なねじりを行います。
2. はんだ付け:安全で信頼性の高い接続のために、高度なはんだ付け技術を利用します。
3. プラスチックケースアセンブリ:耐久性と安全基準への準拠を確保するために、高品質の熱可塑性材料を使用してプラスチックハウジングを組み立てます。
4. アセンブリ（LED）:視覚的な表示を提供し、ユーザーエクスペリエンスを向上させるために、LEDコンポーネントをRJ45コネクタに統合します。
5. LEDピンのせん断:精度を維持するために、LEDピンを必要な仕様にトリミングしてせん断します。
6. 耐電圧試験:絶縁と電気的安全性を確認するために、高電圧（耐電圧）試験を実施します。
7. レーザープリンター:製品情報とトレーサビリティを提供するために、レーザー印刷技術を使用してラベルを印刷します。
8. 金属シェルアセンブリ:電磁両立性とシールドが業界仕様を満たすように、金属ケーシングを精密に組み立てます。
9. 最終検査:製品の品質と設計および性能基準への準拠を評価するために、包括的な最終検査を実施します。
10. ピンのトリミング:完璧な互換性のために、コネクタピンを正確な仕様にトリミングします。
11. 統合テスト:梱包前に、シングルポートRJ45コネクタの全体的な機能と性能を評価するために、統合テストが実施されます。
