プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: HN4464SG
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.08-$1.2 Negotiable
パッケージの詳細: T&R
受渡し時間: 1〜2週間
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
P/N.1: |
HN4464SG |
P/N2: |
HN4464S2G |
ターン比: |
1: 1 |
マウントタイプ: |
THT |
サポート: |
PDF/3D/ISG/Stp/Step/データシート |
タイプ: |
QUAD 10/100Base-Tx トランス |
P/N.1: |
HN4464SG |
P/N2: |
HN4464S2G |
ターン比: |
1: 1 |
マウントタイプ: |
THT |
サポート: |
PDF/3D/ISG/Stp/Step/データシート |
タイプ: |
QUAD 10/100Base-Tx トランス |

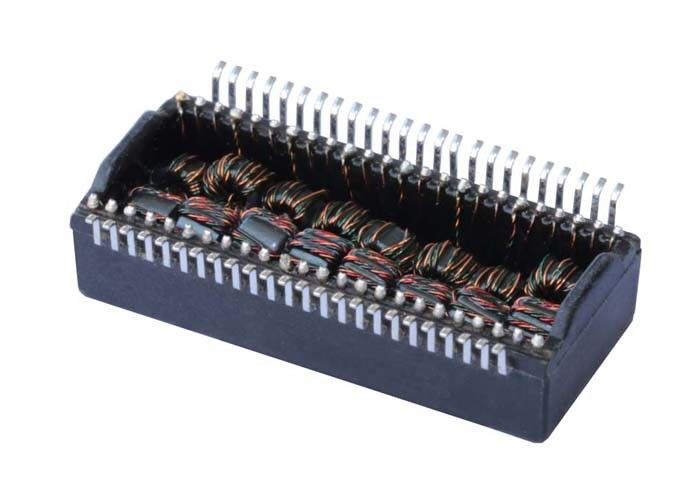

| HN4464SG HN4464S2G クアッドポート 10/100 ベース-TX トランスフォーマー | |
| 部品番号 | HN4464SG / HN4464S2G |
| スピード | 10/100 BASE-T |
| 港の数 | クアッド |
| アプリケーション - LAN | エーテルネット (NON PoE) |
| パッケージ | DIP |
| 温度 | 0 から +70 |
| 自動DX | はい |
| パッケージの高さ (mm) | 6.32 |
| パッケージの長さ (mm) | 27.94 |
| パッケージ幅 (mm) | 12.37 |
|
仕様 |
価値 |
試験条件 |
|---|---|---|
|
オープン・サーキット・インデクタンス (OCL) |
350μH分 |
100KHz 0.1V 8mA DCバイアス |
|
ターン比 |
1CT:1CT ±2% |
50KHz,0.5V |
|
挿入損失 |
-1.1dB 最大 |
0.1 ~ 100MHz |
|
返済損失 |
-18dB ミニ (0.5-30MHz) |
|
|
|
-15dB ミニ (40MHz) |
|
|
|
-13dB ミニ (50MHz) |
|
|
|
-11dB ミニ (60-80MHz) |
|
|
クロストーク |
-38dB ミニ |
0.1-100MHz |
|
標準モード拒絶率 (CMRR) |
-40dB ミニ |
0.1-100MHz |
|
CWW (巻き込み容量) |
50pF (タイプ) |
|
|
プライマリレジスタンス (プライレジスタンス) |
0.9Ω 最大 |
|
|
ハイポット (隔離電圧) |
1500Vrms (Pri/Sec) |
