プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: HST-48001SCR
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部品番号: |
HST-48001SCR / HST-48002SAR / HST-48003SR |
マウント: |
SMT |
イーサネット: |
10/100/1000Mbps×1 |
無料サンプル: |
1〜3個セット |
Archivi Disponibili 公開された: |
PDF/3D/ISG/Stp/Step/データシート |
タイプ: |

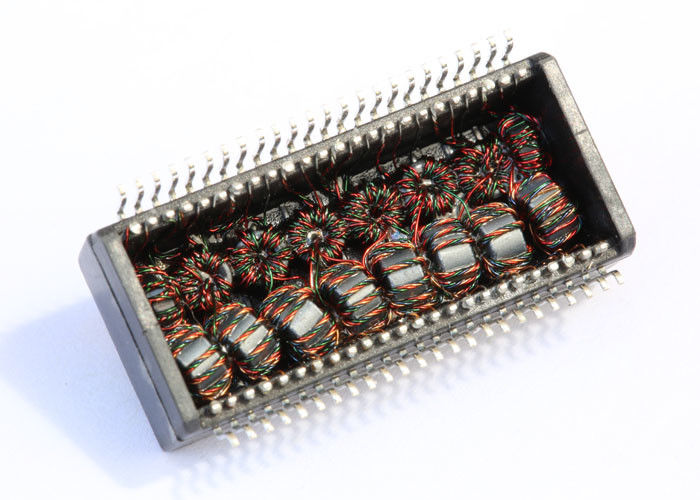

ギガビットイーサネットトランス |
部品番号: |
HST-48001SCR / HST-48002SAR / HST-48003SR |
マウント: |
SMT |
イーサネット: |
10/100/1000Mbps×1 |
無料サンプル: |
1〜3個セット |
Archivi Disponibili 公開された: |
PDF/3D/ISG/Stp/Step/データシート |
タイプ: |
ギガビットイーサネットトランス |
● 1000Base-T の IEEE 802.3 規格に準拠しています.
● 主要誘導力 (Lp) 350uH min.@100KHz0.1Vrms,DC 8mA
● 巻き込み間容量 (Cww) 30pF マックス (100kHz,0.1V)
● 漏れ誘導力 (LL) 0.5uH Max (100kHz,0.1V).DCR 1.2Ω Max.
● DCR Pri 0.9ΩMax Sec 1.2Ω マックス
150KHz,0.5Vを回転する
チップ側:ライン側=1CT:1CT+_2%
2誘導力 (Ls) 100KHz,0.1V,12mA DCバイアス:
チップ側:350uH Min
3挿入損失:100MHz: -1.4dB 最大
4戻り損失1-30MHz: -16dB
40MHz: -14.4dB ミニ
50MHz: -13.1dB ミニ
60-80MHz: -12dB ミニ
100MHz: -10dB ミニ
5標準モードの拒絶の差分:
30MHz: -45dB ミニ
60MHz: -40dB ミニ
100MHz: -35dB ミニ
6クロスストーク30MHz: -40dB
60MHz: -35dB ミニ
100MHz: -30dB ミニ
7ハイポット 1500Vrms 0.5mA 1秒
HUB,PCカードなどのネットワークおよび通信機器に使用される,スイッチ,ルーター,PC メインボード,SDH,PDH,IP電話,xDSLモデム
