プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO

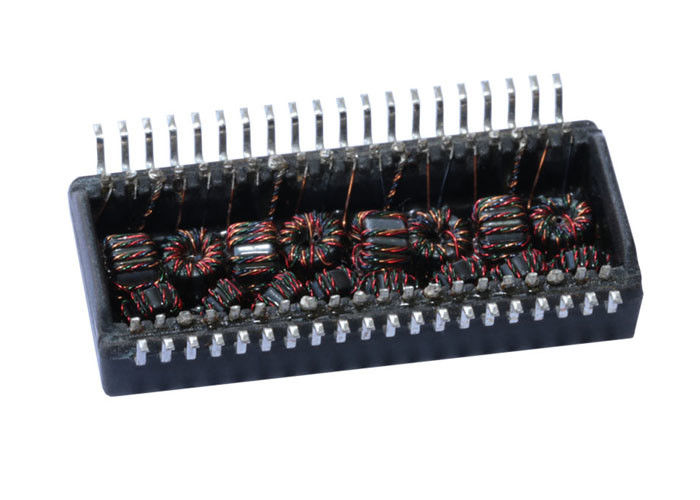

モデル番号: HST-4047SXCR
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
指定: |
HST-4047SXCR |
取付け: |
SMD |
イーサネット: |
1x10/100Base-Tx |
サンプル: |
自由 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
指定: |
HST-4047SXCR |
取付け: |
SMD |
イーサネット: |
1x10/100Base-Tx |
サンプル: |
自由 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
●802.3の条件IEEEに会うように設計した。
●第一次インダクタンス（LP） 350uH min.@100KHz、0.1Vrms、DC 8mA。
●最高巻上げ（Cww）間のキャパシタンス75pF （100kHz、0.1Vで）。
●最高漏出インダクタンス（LL） 0.5uH （100kHz、0.1Vで）。
●第一次DCR:0.9ΩMax;二次DCR:1.2ΩMax.
電気指定@25℃
1.Inductance （100KHz、100mV、8mADC）:
350uH分、16-14;11-9、LP、0℃への70℃
2.Turns比率（±2%）:
（1-3）:（16:14の） =1:1;（6-8）:（11-9の） =1:1
3.Insertion損失:
1-100MHz:-最高1.0dB
4.Return損失（dB分）:
1-30MHz:- 20.5 30-60MHz:- 17
60-80MHz:- 14 80-100MHz:- 12
5.Crosstalk:
1-100MHz:- 40dB分
6.CMRR （dB分）:
1-100MHz:- 40 100-500MHz:- 20.5
7.Isolation電圧:1500Vrms
8.Operating温度較差:0~70℃か-40~+85℃
