プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO

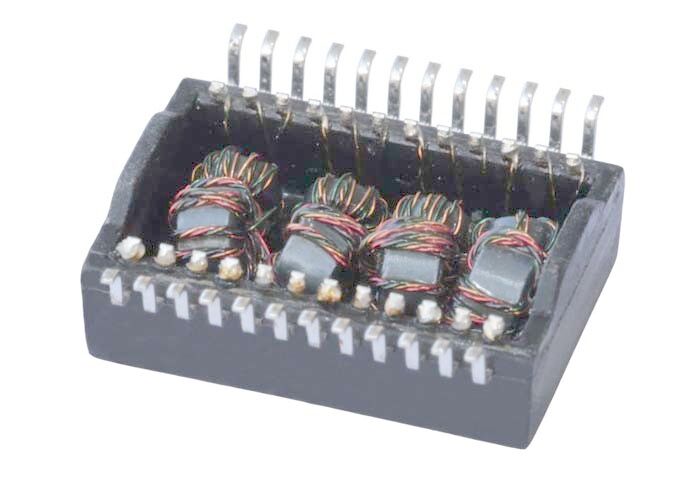

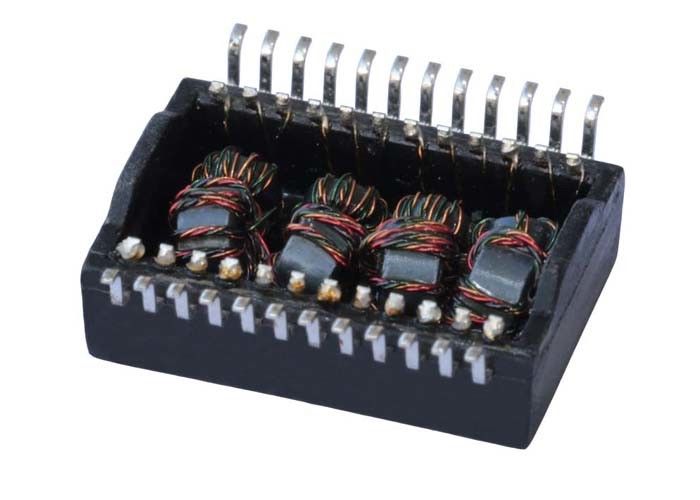

モデル番号: HST-24002SAR HST-24001SAR
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● 1000Base-T の IEEE 802.3 規格に準拠しています.
● プライマリインダクタンス (Lp) 350uH min.@ 100KHz00.1Vrms,8mA
● LL:0.35uH マックス @100KHz 0.1V
● Cww:35pF マックス@100KHz 0.1V
● 主要DCR:0.9Ω最大;二次的なDCR:1.2Ωマックス
● 260°C まで の 温度 で 再 流 溶接 に 用い られ ます.
● 保存 温度は -25°C から +125°C です.
● RoHS に 準拠 する.
● 長距離Gigabit Ethernet 100/1000Base-T フルデュプレックスアプリケーション用に設計されています.
● 5 カテゴリーのUTPケーブルを4ペアサポートします.
● ケーブル インターフェース 隔離 低 共通 モード 排出
| パラメータ | 仕様 |
|---|---|
| ターン比 (±2%) | 1CT: 1CT |
| 挿入損失 | 1~100MHz:最大1.0 dB |
| 返済損失 |
1°30MHz: -18dB ミニ 40 MHz: -14.4 dB Min 50MHz: -13.1dB ミニ 60~80MHz: -12 dB ミニ 100MHz: -10dB ミニ |
| 横断音声 (NEXT) |
30MHz: -45dB ミニ 60MHz: -35dB ミニ 100MHz: -30dB ミニ |
| DCMR |
30MHz: -43dB ミニ 60MHz: -37dB ミニ 100MHz: -33dB ミニ |
| ハイポット (隔離電圧) | 1500Vrms分 |
