プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: QT48A03
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$0.5
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部品番号: |
QT48A03 |
製品タイプ: |
LANトランス/イーサネット磁気 |
サポートされる速度: |
10/100/1000Base-T (ギガビットイーサネット) |
ポート構成: |
デュアルポート |
取付タイプ: |
SMT (表面実装技術) |
ピン数: |
48 ピン |
一次インダクタンス (OCL): |
最小 350µH (8mA DC バイアス時) |
絶縁電圧 (ハイポット): |
1500 VRMS |
業界標準: |
IEEE 802.3ab |
動作温度: |
0 ℃〜 +70℃ |
寸法 (長さ x 幅 x 高さ): |
27.70×15.36×7.30mm |
ピンピッチ:: |
1.02mm |
部品番号: |
QT48A03 |
製品タイプ: |
LANトランス/イーサネット磁気 |
サポートされる速度: |
10/100/1000Base-T (ギガビットイーサネット) |
ポート構成: |
デュアルポート |
取付タイプ: |
SMT (表面実装技術) |
ピン数: |
48 ピン |
一次インダクタンス (OCL): |
最小 350µH (8mA DC バイアス時) |
絶縁電圧 (ハイポット): |
1500 VRMS |
業界標準: |
IEEE 802.3ab |
動作温度: |
0 ℃〜 +70℃ |
寸法 (長さ x 幅 x 高さ): |
27.70×15.36×7.30mm |
ピンピッチ:: |
1.02mm |

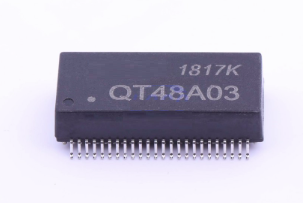

についてQT48A03 1000Base-Tダブルポートトランスフォーマーモジュール高性能なギガビット イーサネット トランスフォーマー モジュール2つのポート 10/100/1000Base-T ネットワークアプリケーションのために設計されています.IEEE 802.3abこのコンパクトなSMT LAN トランスフォーマーは,優れた信号完整性,電気隔離,および現代イーサネットインターフェースの EMI 抑制を提供します.
設計された48 SMTピンQT48A03は2つの完全なギガビットイーサネットトランスフォーマーチャネルを 1つのモジュールに統合し PCBスペースを削減し レイアウトを簡素化します生産効率を向上させる.
持ってる最低 350μH の主誘導力 8mA DC バイアス下で,隔離電圧 1500Vrms,およびRoHSそしてIR 255°C 再流溶接の要件QT48A03は,エンタープライズスイッチ,産業用イーサネットデバイス,ブロードバンドゲートウェイ,通信システムを含む高密度ネットワーク機器に理想的なソリューションです.
| パラメータ | パフォーマンス |
| 回転比 | Tx 1:1 / Rx 1:1 (±3%) |
| 挿入損失 | -1.0 dB 最大 (0.5~100 MHz) |
| 返済損失 | -16 dB Min (0.5~30 MHz) -14 dB Min (30.160 MHz) -12 dB Min (60.1~80 MHz) |
| 横断音声 | -35 dB Min (0.5~40 MHz) -30 dB Min (40.1~100 MHz) |
| CMRR | -30 dB Min (0.5~100 MHz) |
| 漏れ誘導力 | 0.5μH 最大 |
| DCR | 1.4Ω 最大 |
| 相互接続容量 | 40pF 最大 |
| 隔離電圧 | 1500Vrms |
| パラメータ | 仕様 |
|---|---|
| 部分番号 | QT48A03 |
| 製品タイプ | 1000Base-T デュアルポートトランスフォーマーモジュール |
| トランスフォーマー型 | ギガビット LAN トランスフォーマー |
| イーサネット標準 | IEEE 802.3ab |
| ネットワーク速度 | 10/100/1000ベースT |
| ポート設定 | 2つのポート |
| マウントタイプ | 表面マウント (SMT) |
| パッケージ | 48ピン |
| 主要誘導力 | 350μH Min @ 8mA DCバイアス |
| 回転比 | Tx 1:1 / Rx 1:1 |
| ハイポット隔離 | 1500Vrms |
| 動作温度 | 0°Cから+70°C |
| 貯蔵温度 | -25°Cから+125°C |
| リフローランキング | IR 255°Cピーク |
| 環境基準の遵守 | RoHS |
| ポイント | サイズ |
| パッケージの長さ | 27.70 ±0.5 mm |
| パッケージの幅 | 15.36 ±0.5mm |
| 身体幅 | 12.20mm |
| パッケージの高さ | 7.30 ±0.5 mm |
| ピン数 | 48ピン |
| ピンピッチ | 1.02mm |
| SMT パッド間隔 | 16.95 mm / 2.34 mm |
| サイズ・トレランス | ±0.25 mm 指定がない限り |
デュアルポート設計と優れたノイズ隔離により,QT48A03 イーサネット マグネティクス モジュールは,幅広い通信およびネットワークハードウェアのコンポーネントです.
* 高性能デジタルスイッチとエンタープライズルーター
* パワーオーバーイーサネット (PoE) パワーアップデバイス (PD)
* オプティカルトランシーバーとメディアコンバーター
* ブロードバンドアクセス機器 (ISDN,ADSL,VDSL)
*インタラクティブなセットトップボックス (STB) と高画質インタラクティブなプレイヤー
* 統合サービスデジタルネットワーク (ISDN) 機器
A: デュアルポートイーサネット トランスフォーマー モジュールは 2 つのイーサネット ポートのための磁気 トランスフォーマーを 1 つの SMT パッケージに統合し,電気隔離,インピーダンスのマッチング,イーサネット インターフェースの EMI 抑制.
A: はい.このモジュールは,表面マウント技術 (SMT) に設計され,255°Cのピーク要求のIRリフロー溶接温度に耐えるように設計されています.
A: シングルポートトランスフォーマーと比較して,ダブルポートモジュールは:
A:はい,QT48A03は PoE パワーデバイス (PD) および関連するネットワーク機器に適しており,必要な信号隔離と1500Vrmsのハイポット保護を提供します.
A: 部品には48ピンのレイアウトと1.02mmのピンのピッチが必要です.全体的な寸法は27.70x15.36x7.30mmです.正確なパッドレイアウトスキームについては,ダウンロード可能なPDFデータシートを参照してください..
A: このモジュールは,Ethernet PHY回路を保護し,システムの信頼性を向上させる1500Vrmsの隔離を提供します.
QT48A03は RoHS 環境規制に完全に準拠しています
A: はい. LINK-PP は,製品評価と大量生産のためのエンジニアリングサンプル,データシート,技術サポート,OEM/ODMカスタマイズサービスを提供しています.
