プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: BT16B03
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$0.8
パッケージの詳細: T&R
受渡し時間: 約1週
支払条件: TT、NET30/60/90幾日
供給の能力: 5kk/月
部品番号: |
BT16B03 |
家族: |
10/100ベース-t LAN マグネティクス |
取り付け: |
smt |
イーサネット標準: |
IEEE802.3u |
ポートの数: |
シングル |
こんにちは鍋: |
1500Vrms |
オークル・CL: |
350uh分 |
半田: |
IR 255℃ピーク |
Rohs準拠: |
はい |
動作温度範囲: |
0℃～+70℃ |
部品番号: |
BT16B03 |
家族: |
10/100ベース-t LAN マグネティクス |
取り付け: |
smt |
イーサネット標準: |
IEEE802.3u |
ポートの数: |
シングル |
こんにちは鍋: |
1500Vrms |
オークル・CL: |
350uh分 |
半田: |
IR 255℃ピーク |
Rohs準拠: |
はい |
動作温度範囲: |
0℃～+70℃ |

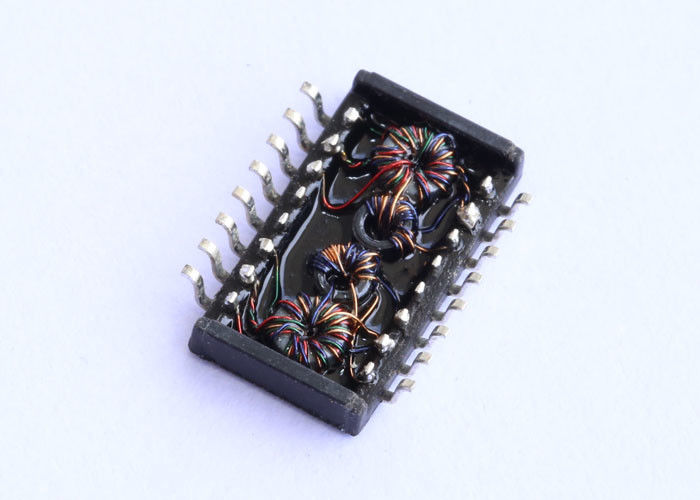

BT16B03 0.5µH 1:1 SMDパルストランス、100Base-T LAN用、1.5kV絶縁、0～70℃、RoHS対応。スイッチ、ルーター、PoE、産業用イーサネットに最適です。
BT16B03は、100Base-T LANアプリケーション向けに設計された、高性能0.5µH、1:1シングルポートSMDパルストランスです。信頼性の高い信号完全性を保証し、IEEE802.3u規格に適合し、1.5kV定格の堅牢な絶縁を提供します。RoHS対応で、商用および産業用ネットワークデバイス向けに設計されたBT16B03は、スイッチ、ルーター、PoEデバイス、およびその他のイーサネットインターフェースモジュールに最適です。
1. 高絶縁電圧: 1.5kV Vrms絶縁により、PoEおよび産業用イーサネットアプリケーションでの安全な動作を保証します。
2. コンパクトSMDパッケージ: 省スペース設計により、高密度PCBレイアウトとSMTアセンブリをサポートします。
3. 最適化された電気的性能:
4. 業界標準準拠: IEEE802.3u要件およびIR 255℃ピークリフロー耐性に適合しています。
5. 広い動作温度範囲: 0℃～+70℃、保管範囲-25℃～+125℃。
6. RoHS対応: 環境に優しく、鉛フリー設計。
| パラメータ | 値 |
|---|---|
| 巻線比（Tx:Rx） | 1:1 |
| 挿入損失（0.3～100 MHz） | 最大-1.15 dB |
| リターンロス（30 MHz / 60 MHz / 80 MHz） | 最小-18 / -14 / -12 dB |
| クロストーク（0.3～60 MHz / 60～100 MHz） | 最小-45 / -35 dB |
| DMRR（0.5～100 MHz） | 最小-30 dB |
| 一次インダクタンス（LK Max） | 0.5 µH |
| 漏れ（LK） | 最大1.2 Ω |
| 巻線間容量（CWW） | 最大28 pF |
| 絶縁電圧（Hi-Pot） | 1.5 kV Vrms |
| 動作温度 | 0℃～+70℃ |
| 保管温度 | -25℃～+125℃ |
BT16B03 PCBフットプリント
BT16B03は、最新のイーサネットネットワーク向けに、コンパクトなSMD設計、高絶縁、優れた信号性能のバランスを取っています。堅牢な電気的仕様と検証済みのコンプライアンスにより、PCB設計のリスクを軽減し、製品開発サイクルを加速します。
サンプルリクエストと技術サポート 利用可能。
A1: BT16B03は100Base-Tアプリケーションをサポートしており、100 Mbps LAN接続に最適です。
A2: はい、1.5kV絶縁により、標準的なPoE電圧を処理でき、デバイスの安全性を確保します。
A3: はい、一般的な表面実装アセンブリのIR 255℃ピーク要件を満たしています。
A4: はい、設計検証を合理化するために、サンプルリクエストと推奨PCBフットプリント/レイアウト図が利用可能です。
