プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: H1260NL H1260NLT
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
PN: |
H1260NL / H1260NLT |
データレート: |
100BASE-TX |
無料サンプル: |
利用可能 |
パッケージ: |
16ピンSMD |
温度: |
0 ℃〜 +70℃ |
Rohs準拠: |
はい |
絶縁電圧: |
1500 VAC |
ターン比: |
1CT：1CT |
PN: |
H1260NL / H1260NLT |
データレート: |
100BASE-TX |
無料サンプル: |
利用可能 |
パッケージ: |
16ピンSMD |
温度: |
0 ℃〜 +70℃ |
Rohs準拠: |
はい |
絶縁電圧: |
1500 VAC |
ターン比: |
1CT：1CT |
| パラメータ | 仕様 |
|---|---|
| 部分番号 | H1260NL / H1260NLT |
| 装置の種類 | SMT LAN トランスフォーマー |
| イーサネット標準 | 100BASE-TX |
| ターン比 | 1CT:1CT / 1:1 |
| チャンネル数 | シングル |
| マウントスタイル | SMD |
| 動作温度 | 0°Cから70°C |
| 貯蔵温度 | -20°Cから+125°C |
| 隔離電圧 | 1500 VAC / 1500 VRMS |
| RoHS | そうだ |
| パラメータ | 仕様 |
|---|---|
| ターン比 | 11 ±2% |
| 挿入損失 | 100 kHz: -1.2 dB 最大125 MHz: -0.2 − 0.002·f^1.4 dB 最大 |
| リターン損失,100BT (Zout = 100 Ω ±15%) | 0.30MHz: -16 dBmin3060MHz: -10 + 20·log10 (f/60MHz) dBmin6080MHz: -10 dBmin |
| 誘導力 (OCL) | 350 μH分 |
| クロスストック,隣接チャンネル | 1MHz: -50 dB min10~100MHz: -55 + 22·log10 (f/10) dB min |
| 共通モード拒絶比 | 2MHz: -50 dB min30~200MHz: -15 + 20·log10 (f/200) dB min |
| DC 抵抗 1/2 巻き込み | 0.65 Ω 最大 |
| DC抵抗の不均衡 | ±0.065 Ω 最大 |
| 入力出力隔離 | 1500 VRMS ミニ @ 60 秒 |

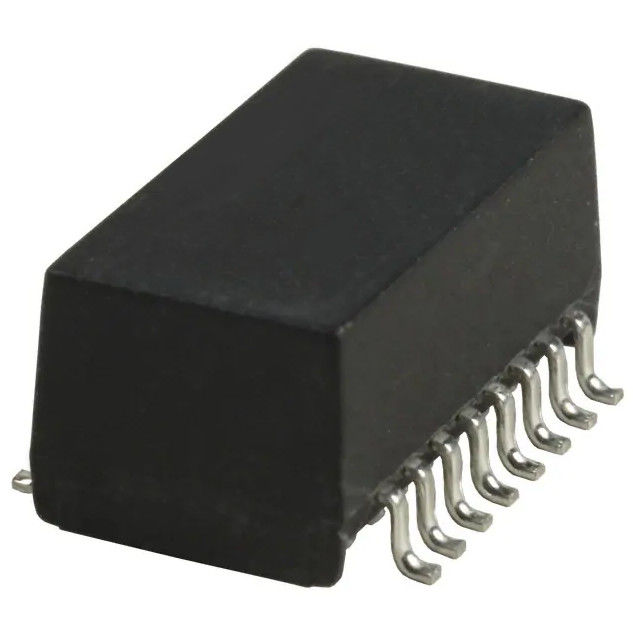

100BASE-TX イーサネット用のコンパクトなSMT LAN トランスフォーマーが必要な場合は H1260NL / H1260NLTは 1:1 カップリング, 1500 VRMS 隔離, RoHS 準拠,テープとロールの利用可能性信頼性の高い信号の整合性と効率的な表面マウント生産を必要とするイーサネットハードウェアに適しています.
そうだH1260NLTテープとロールのパッケージバージョンですH1260NL追加すると,データシートには"T"の足し文字テープとロールの包装を表示します.
データシートでは,100BASE-TX支援する
データシートのリスト1500 VRMS 最低 60 秒間また,隔離電圧を1500 VAC.
そう,その部品はSMD / SMT装置です
