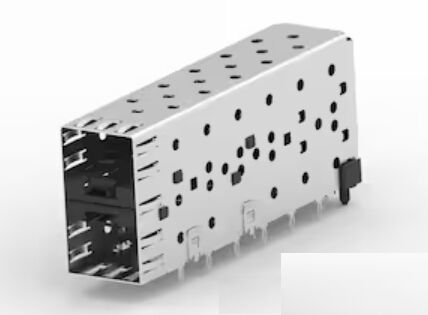

1658391-2 2x1 SFP ケージ コネクタ アセンブリ プレスフィット 20x2 ポジション

1658391-2 は、高速ネットワーキング環境にシームレスに統合できるように設計された高性能の 2x1 連結 SFP ケージ アセンブリです。統合コネクタと堅牢なプレスフィット終端方式を特徴とするこのスタック型ケージ アセンブリは、要求の厳しい I/O アプリケーションに対して信頼性の高い信号整合性と機械的安定性を保証します。

1658391-2 SFP ケージの概要

の1658391-2 2x1 SFP ケージ アセンブリ高性能ですSFP ケージと PT コネクタのアセンブリのために設計されたプラガブル I/O アプリケーション信頼性の高い信号整合性、コンパクトな統合、効率的な PCB アセンブリが必要です。を搭載2x1 スタックポート構成、スルーホール圧入端子、そして標準プロファイル設計、このコネクタ アセンブリは、要求の厳しいネットワークおよび通信機器に最適です。

のために作られたSFP プラグイン可能なフォームファクターアプリケーションでは、このケージ アセンブリは最大データ レートをサポートします。4Gb/秒そして含まれます内部/外部 EMI スプリング機能電磁波シールド性能の向上に貢献します。その直角スルーホール取り付けそして中心線ピッチ0.8mmスペースを重視した高密度の基板レイアウトに実用的な選択肢となります。

機械的および材料的特性

• コネクタのスタイル:ケージ付きレセプタクル、連結 (2x1)。
• ピッチ (中心線):0.8 mm [0.03 インチ]。
• 接点電流定格:最大0.5A
• プロフィール：標準プロファイル (密閉不可)。
• ライトパイプ付属:いいえ (コンパクトなレイアウトのために合理化されています)。

1658391-2 20x2 ポジション SFP ケージの技術仕様

1658391-2 2x1 SFP ケージ アセンブリ データシート

1658391-2 プレスフィット SFP ケージ コネクタの主な特徴

1. 堅牢なEMI保護

両方を搭載内部および外部 EMI スプリング、1658391-2 は電磁干渉を効果的に抑制するように設計されており、システムが信号の明瞭さを維持し、厳しい規制基準を満たしていることを保証します。

2. 高信頼性圧入結線

の圧入（無はんだ）この技術により、はんだ付けによる熱ストレスを発生させずに、PCB への機械的および電気的接続を確実に行うことができます。これにより、組み立てプロセスが簡素化され、高振動環境での長期耐久性が向上します。

3. 多彩な熱性能

からの幅広い動作温度範囲を備えています。-55℃～105℃、このアセンブリは、冷却されたデータセンターから産業用通信塔に至るまで、極端な環境で動作するように構築されています。

4. 統合設計

のケージ付きレセプタクルこの設計により、部品数と組み立て時間が削減され、2 ポート SFP マトリックス構成を求めるエンジニアに「ドロップイン」ソリューションが提供されます。

1658391-2 SFP ケージに関するよくある質問

の1658391-2 2x1 SFP ケージ アセンブリは、コンパクトで堅牢かつ効率的なソリューションを求める設計者にとって、統合コネクタ付きプレスフィット SFP ケージ アセンブリ。そのスタック 2x1 構成、直角スルーホール取り付け、EMI スプリング サポート、および標準プロファイル、高密度ネットワーク システムにとって信頼できる選択肢となります。

1. 1658391-2 2x1 SFP ケージ アセンブリは何に使用されますか?

で使用されていますSFP プラガブル I/O アプリケーションネットワーキングおよび通信機器には、コンパクトで信頼性の高いケージとコネクタのソリューションが必要です。

2. 1658391-2 はプレスフィットコネクタですか?

はい。この部分が使用しているのは、スルーホール圧入端子確実な PCB 取り付けを可能にします。

3. この SFP ケージ アセンブリの最大データ レートはどれくらいですか?

サポートされる最大データ レートは次のとおりです。4Gb/秒。

4. このケージ アセンブリには EMI 保護が含まれていますか?

はい。特徴は内部/外部 EMI スプリング電磁干渉抑制をサポートします。

5. 使用温度範囲はどれくらいですか?

使用温度範囲は、-55℃～105℃、要求の厳しい環境に適しています。
