プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO 9001,ISO 14001,UL,SGS,REACH168
モデル番号: 1888617-1
支払及び船積みの言葉
最小注文数量: 10/100/25K
価格: $0.11-$35
パッケージの詳細: 20/Tray
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 350K/Month
部品番号: |
1888617-1 |
製品タイプ: |
QSFP+ ケージ アセンブリ |
密閉可能: |
いいえ |
EMIスプリング: |
と |
終了: |
穴 を 抜く - プレス フィット |
ヒートシンク: |
と |
部品番号: |
1888617-1 |
製品タイプ: |
QSFP+ ケージ アセンブリ |
密閉可能: |
いいえ |
EMIスプリング: |
と |
終了: |
穴 を 抜く - プレス フィット |
ヒートシンク: |
と |

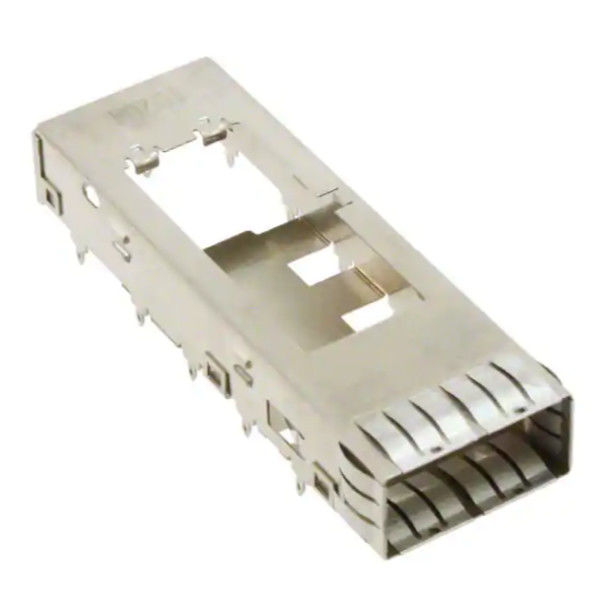

TE 1888617-1 QSFP+ ケージは、QSFP+ プラグ可能 I/O アプリケーション向けに設計されたシングルポートのスルーベゼル ケージ アセンブリです。これは、QSFP MSA 互換トランシーバでの使用を目的としており、PCB の取り付けにスルーホール プレスフィット終端方法を使用します。このケージは、内部/外部 EMI スプリング、ニッケルシルバー ケージ本体、ヒートシンク互換性を特徴としており、高密度で信号重視のネットワーク設計に適しています。
| 特徴 | 仕様 |
|---|---|
| ポート構成 | 1ポート（1×1マトリクス） |
| 終了方法 | スルーホール - 圧入 |
| ケージの材質 | 洋白 |
| EMI抑制 | 内部/外部 EMI スプリング |
| PCB コンタクトのメッキ | 錫 |
| 終端ポストの長さ | 2.2 mm [.086 インチ] |
| 可燃性評価 | UL 94V-0 |
| ヒートシンク対応 | はい |
お探しの場合は、コンパクトなホストボード設計向けの信頼性の高い QSFP+ ケージ、この部分はきれいなフィット感を提供します1×1ポートマトリクス実装とサポートSFP+ をベリーツーベリーで積層図面/仕様データに記載されているアプリケーション。デザインにも含まれていますEMI封じ込め機能そしてUL 94V-0可燃性評価を強化し、厳しいシステムレベルのハードウェア要件に適合させるのに役立ちます。
レイアウト計画に関して、TE は次のことを指定します。スルーホール圧入実装アプローチを提供し、顧客の図面に PCB 関連のガイダンスを提供します。図面でも識別できますホストボードの上面としてのデータム Aまた、この製品は、上記の最小基板厚要件を含む、特定のホスト基板の機械的制約を対象としていることに注意してください。
最適なパフォーマンスと組み立てを確保するには、次の技術ガイドラインに従ってください。
TE 1888617-1 QSFP+ ケージは、次の用途に最適です。
はい。図面では、それを次のように識別します。QSFP+ プラグ可能 I/O ケージそしてそれが結合すると述べていますQSFP MSA 互換トランシーバー。
使用しますスルーホール圧入PCB への終端。
はい。この部分には以下が含まれます内部/外部 EMI スプリングEMI抑制用。
TE が指定する片面基板の場合は最小 1.45 mmそして2.2mm（両面基板用）。
はい、製品は次のようにリストされていますヒートシンク対応。
