プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: E5288-006-02-L
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.5-$0.85
パッケージの詳細: 50PCS/tray;1200PCS/carton
受渡し時間: in 株式船 今日
支払条件: TT、NET30/60/90幾日
供給の能力: 4000K/month
部品番号: |
E5288-006-02-L |
コネクタの種類: |
RJ45 （8P8C） |
ポート構成: |
1x1 (シングルポート) |
向き: |
トップエントリー / 縦型 |
取り付けスタイル: |
表面実装 |
シールド: |
シールドなし |
LED: |
LED はない |
データレート: |
猫3 |
定格電圧: |
125 VAC RMS |
電流定格: |
1.5 AMP |
部品番号: |
E5288-006-02-L |
コネクタの種類: |
RJ45 （8P8C） |
ポート構成: |
1x1 (シングルポート) |
向き: |
トップエントリー / 縦型 |
取り付けスタイル: |
表面実装 |
シールド: |
シールドなし |
LED: |
LED はない |
データレート: |
猫3 |
定格電圧: |
125 VAC RMS |
電流定格: |
1.5 AMP |

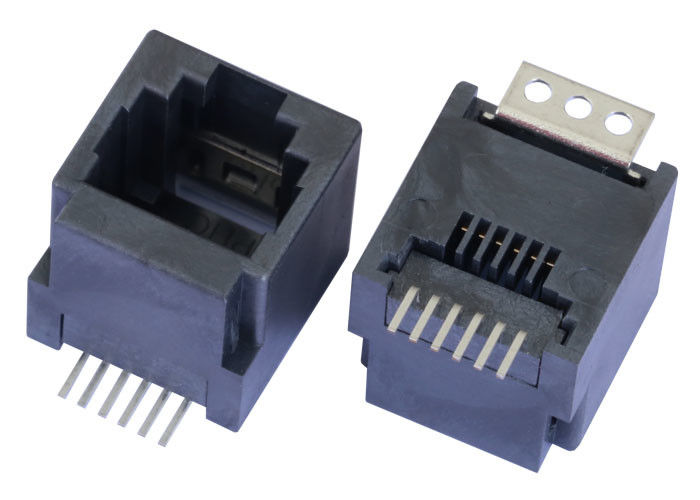

についてE5288-006-02-L高信頼性の通信およびネットワークアプリケーションのために設計されたプレミアム,単ポート (1x1) RJ45モジュール式ジャックです.上部入口 (垂直)指導と表面上設置技術 (SMT)このコネクタは,垂直ケーブル配列が必要とする空間制限のPCBレイアウトに最適化されています.
持ってるCAT3安定した動作温度範囲-40°Cから+85°C商用ネットワークと厳しい産業環境の両方に理想的なソリューションです.
| ポイント | 仕様 |
|---|---|
| P/N | E5288-006-02-L |
| コネクタタイプ | RJ45 モジュール式ジャック |
| ポート設定 | 1x1 |
| データレート | CAT3 |
| 入口角 | トップエントリー |
| シールド | 違う |
| マウントスタイル | SMT / SMD |
| LED | 違う |
| RoHS | そうだ |
| ポイント | 仕様 |
|---|---|
| 定位電圧 | 125 VAC RMS |
| 現在の格付け | 1.5A |
| 接触抵抗 | 最大30mΩ |
| 断熱抵抗 | 1000 MΩ分 @ 500 VDC |
| 介電力強度 | 1000 VDC RMS,60 Hz,1分 |
| ポイント | 仕様 |
|---|---|
| 住宅用材料 | PA10T UL94V-0 黒 |
| 挿入資料 | 高温 UL94V-0 |
| 接触材料 | リンゴ 青銅 t=0.35 mm |
| コンタクトプレート | 接触面のニッケルに金塗り |
| 溶接ピン | マット・Sn 塗装 |
| 運用寿命 | 750 サイクル分 |
| 溶接後のPCB保持 | 18ポンド分 |
| ポイント | 仕様 |
|---|---|
| 貯蔵温度 | -40°Cから+85°C |
| 動作温度 | -40°Cから+85°C |
| IR リフローピーク溶接温度 | 255°Cから265°C (5~10秒) |
| 準拠性 | RoHS に準拠する |
E5288-006-02-Lは,信頼性の高い音声とデータ接続を必要とするさまざまな分野で広く使用されています.
についてE5288-006-02-L CAT 3 トップエントリー RJ45 モジュール式ジャックシンプルで頑丈で RoHS に準拠する RJ45 インターフェースを必要とするアプリケーションのための信頼性とスペース効率の良いコネクタです1x1 トップエントリーデザイン,SMT 設置そして産業用温度容量組み込み通信システム,通信機器,その他のコンパクトな電子設計に適しています.
上部入口構成は,垂直接続接続が好ましいPCBレイアウトをサポートする.これは,E5288-006-02-Lをコンパクトな機器のキャビネットと密集板設計のための実用的なオプションにする.
表面マウント設計により,自動化生産が簡素化され,特に大量生産環境では組み立ての一貫性が向上します.
金属塗装された接触面と耐久性のあるリンゴコンタクト構造により,接続器は安定した信号伝達と長期的性能を維持するために構築されています.
このコネクタは,少なくとも750 交尾サイクル設計者が繰り返し使用する環境で自信を持つようにします
E5288-006-02-LはRoHS に準拠する高温で炎を阻害する材料で 工商環境での信頼性の高い動作をサポートしますまた,モジュール式プラグマッピングのための必要電気および機械規格を満たすFCC第68部分,第F部分.
