プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO

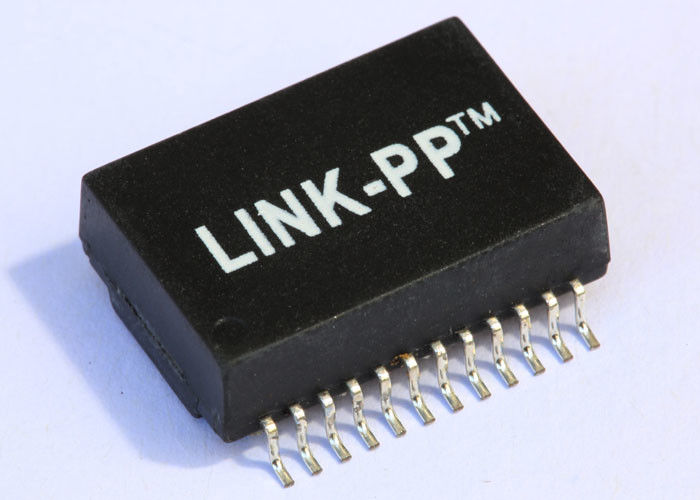

モデル番号: LP6008ANL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
項目: |
LP6008ANL |
部門: |
ギガビットRj45の変圧器 |
比率を回します: |
1CT:1CT |
取付け: |
表面の台紙 |
サイズ/次元: |
18.15mm L X 12.2mm W X 6.25mm H |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
項目: |
LP6008ANL |
部門: |
ギガビットRj45の変圧器 |
比率を回します: |
1CT:1CT |
取付け: |
表面の台紙 |
サイズ/次元: |
18.15mm L X 12.2mm W X 6.25mm H |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| 港の数 | 適用 | 回転比率 | イーサネット上の力 |
| LP6008ANL | LANイーサネット（PoE+） | 1:1 | IEEE 802.3/IEEE 802.3af |
| 包装 | 港ごとの中心 | 土台のタイプ | 温度 |
| 巻き枠、カートン | 8 | SMT/SMD | -40に+ 85 |
| ピン ナンバー | 保護 | 分離の電圧 | LED色 |
| 24のピン | -- | 1500のVrms | --- |
電気指定@25℃
| 1.Insertion損失（最高dB）: | 0.3-1MHz:-1.1 1-65MHz:-0.8 |
| 65-100MHz:-1.0 100-125MHz:-1.2 | |
| 2.Return損失（dBの最低@100オーム）: | 0.5-40MHz:-18 |
| 40-100MHz:-12-20LOG （f/80MHz） | |
| 3.Crosstalk （dB分）: | 0.3-100MHz:-33-20LOG （f/100MHz） |
| 4.CMへのCM REJ: | 0.3-100MHz:-30dB分 |
| 5.CMへのDM REJ: | 0.3-100MHz:-35dB分 |
| 6.Turns比率: | PRI:SEC= 1CT:1CT ±2% |
| 7.Inductance （100KHz/0.1V@11mA）: | 350uH分 |
| 8.Balanced DCの線電流: | 連続的な350mA最高の@ 57VDC |
| 9.Hipot: | 1500Vrms/0.5mA |
| 10.Operating温度: | -40℃~+85℃. |
注:
イーサネット選択上の力の1.Gigabit変圧器モジュール
2.Meets IEEE 802.3afのspeciffcation
3.For RoHSの部品は接尾辞NLを加えます
260℃%%P5℃を評価する4.RoHS " NL」のピークはんだ。
適用:
比較優位
18年間☛のデザイナーそして製造業者。
☛ 2500の仕事、4つの植物
完全に☛のパスの肝蛭のネットワーク・アナライザ
☛の在庫か4週。
exral料金のない顧客の必要情報に従う☛の適用範囲が広い設計。
