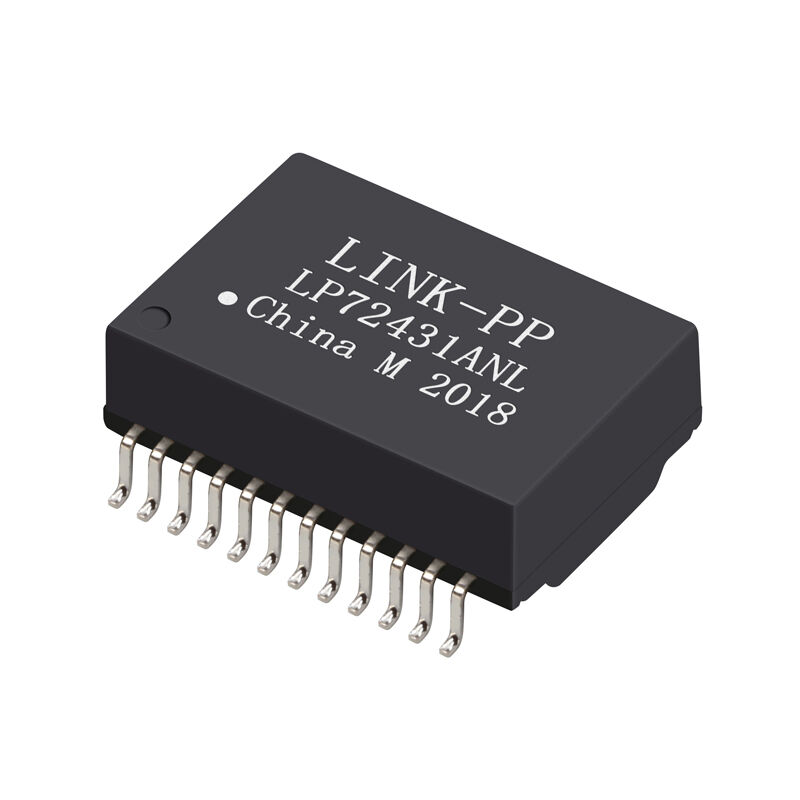

LP72431ANL PoE++ IEEE 802.3bt用の10GBASE-Tトランスフォーマーモジュール

被給電デバイス (PD)SOHOデバイス (例: ADSLモデム)

LANオンマザーボード (LOM)

• イーサネットハブおよびスイッチ
• エンタープライズおよび産業用ネットワーク機器
• 規格と認証
• 準拠
• IEEE 802.3bt (PoE++)
• UL認証 – ファイル番号
• E484653

RoHS準拠

• LP72431ANL 機械的および環境的特性パラメータ
• 仕様実装タイプ
• 表面実装

ピンピッチ

1CT : 1CT ±5%

バランスの取れたセンタータップ構成により、PHYとケーブル間のインピーダンス整合が適切に行われます。

120μH (最小)

PoE++ DCバイアス条件下での10G伝送に最適化されています。

1000mA (最大) @ 57VDC (連続)

PoE++の高電力供給要件に対応。

1500Vrms

一次側と二次側回路間に強化された絶縁を提供します。

-1.2 dB

200～300MHz

-18 dB (最小)

100～200MHz

-25 dB

8. 同相-差動モード除去比

高速イーサネット環境におけるEMIおよび同相ノイズの効果的な抑制。

安全性を高める1500Vrms絶縁

産業用温度範囲 (-40℃～+85℃)

コンパクトな24ピンSMDパッケージ

• 自動組立に対応 (テープ＆リール)SMT 10G LANトランスフォーマーの概要
• LP72431ANLは、以下の機能を兼ね備えた10GBASE-T PoE++トランスフォーマーモジュールです。高周波信号整合性 (1～500MHz)強力なEMI抑制
• 高電流処理能力
• 産業用温度信頼性
• IEEE 802.3bt準拠
• 次世代10Gイーサネットスイッチ、産業用PoE++機器、および安定したデータ伝送と高電力供給を必要とする高性能ネットワークインフラストラクチャに最適です。

LP72431ANL 10G PoE++ LANマグネティクス FAQ

1. LP72431ANLとは何ですか？また、どのようなアプリケーション向けに設計されていますか？回答:LP72431ANLは、高帯域幅イーサネットと強化された電力供給向けに設計された10GBASE-T PoE++ LANマグネティクストランスフォーマーモジュールです。10Gデータ伝送と高DC電流能力の両方が必要なIEEE 802.3bt (PoE++) アプリケーションをサポートするように設計されています。一般的なアプリケーションには、エンタープライズスイッチ、PoE++電力供給機器 (PSE)、被給電デバイス (PD)、および高性能ネットワークシステムが含まれます。

• 2. LP72431ANLがPoE++アプリケーションに適している理由は何ですか？
• 回答:
• LP72431ANLは、1000mA連続@57VDCの高DC電流処理能力、強化された絶縁 (1500 Vrms)、および最適化された高周波磁気部品を備えています。これらの特性により、PoE++電力負荷の下で安定した10G信号整合性を維持しながら、LANリンク全体で確実に動作することができます。
• 3. LP72431ANLは業界標準に準拠していますか？
• 回答:

はい。LP72431ANLは、電力供給とイーサネット信号性能の両方のPoE++要件を定義する標準であるIEEE 802.3btに完全に準拠しています。UL認証 (ファイル番号 E484653) を取得しており、RoHS環境規制にも準拠しています。

4. このトランスフォーマーの巻数比はいくつですか？

回答:

5. 高周波での電気的性能はどのようになりますか？回答:LP72431ANLは、1 MHzから500 MHzまでの広帯域信号をサポートするように設計されており、低挿入損失と制御されたリターンロスにより、10Gアプリケーションの信号整合性を維持します。挿入損失: 最大-3.0 dB (400～500 MHz)。リターンロス: 主要周波数帯域で≥ -18 dB。クロストーク: 代表値-25 dB。CMRR: 代表値-20 dB。これらの仕様は、堅牢な10GBASE-T伝送性能と低EMIをサポートします。6. LP72431ANLは産業環境で動作できますか？回答:はい。LP72431ANLは-40℃～+85℃の広い動作温度範囲を備えており、産業用ネットワーク機器、屋外エンクロージャー、および熱的に要求の厳しいアプリケーションに適しています。また、標準的な表面実装リフロー条件 (250℃で5秒間) にも耐えます。7. LP72431ANLはどのような機械的パッケージを使用していますか？回答:LP72431ANLは、通常テープ＆リールで供給される24ピン表面実装デバイス (SMD) パッケージで提供され、自動組立に対応しています。コンパクトなパッケージは、ボードのフットプリントを大幅に削減しながら、堅牢な機械的安定性を提供します。

8. LP72431ANLは干渉やノイズ抑制をどのように処理しますか？

LP72431ANLには、差動信号とコモンモードノイズ除去に最適化された統合磁気部品が含まれています。その設計は、コモンモードノイズとクロストークの効果的な抑制を提供し、EMIを低減し、高速10G環境でのビットエラー性能を向上させます。9. LP72431ANLはスマートホームおよびSOHOアプリケーションに適していますか？回答:はい、LP72431ANLはADSLモデムや統合LANポートなどのSOHO (Small Office/Home Office) デバイスに適しています。しかし、その高電流能力と産業用温度範囲は、性能と信頼性が重要なエンタープライズおよび産業用PoE++システムで特に価値があります。10. 設計者はシステムでLP72431ANLをどのように検証すべきですか？

回答:

11. 統合されたAutoMDXの利点は何ですか？回答:AutoMDX機能は、適切な送信/受信ペアを自動的に検出し構成することで、ネットワークインターフェイス接続を簡素化します。これにより、手動でのクロスオーバー配線が不要になり、システムの柔軟性が向上します。12. 完全なデータシートとPCBフットプリントはどこで見つけられますか？回答:電気的仕様、ピン配置、推奨PCBレイアウト、および機械的図面を含む完全なデータシートは、LINK-PPの公式ウェブサイトで入手できるか、正規販売代理店にお問い合わせください。技術サポートについては、LINK-PPの営業またはエンジニアリング担当者にご連絡ください。
