プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: JT7-1119NL
文書: LPJK9093AONL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.5-$2.3
パッケージの詳細: 皿
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 50万/月
部品番号: |
JT7-1119NL |
互換性のあるP/N: |
LPJK9093AONL |
製品タイプ: |
10GBASE-T RJ45 マグジャック |
ポート構成: |
1×1シングルポート |
取り付けスタイル: |
トルー・ホール (THT) |
POE機能: |
4ペアPoE、90W |
絶縁電圧: |
DC2250V |
接点のメッキ: |
50μ" ゴールド |
部品番号: |
JT7-1119NL |
互換性のあるP/N: |
LPJK9093AONL |
製品タイプ: |
10GBASE-T RJ45 マグジャック |
ポート構成: |
1×1シングルポート |
取り付けスタイル: |
トルー・ホール (THT) |
POE機能: |
4ペアPoE、90W |
絶縁電圧: |
DC2250V |
接点のメッキ: |
50μ" ゴールド |
JT7-1119NL は、統合された磁気、90W 4 ペア PoE サポート、2250V 絶縁、緑/黄および緑 LED、および IEEE 802.3 準拠を備えた 1x1 10GBASE-T RJ45 コネクタです。スイッチ、サーバー、産業用イーサネット、PoE ネットワーキング機器に最適です。

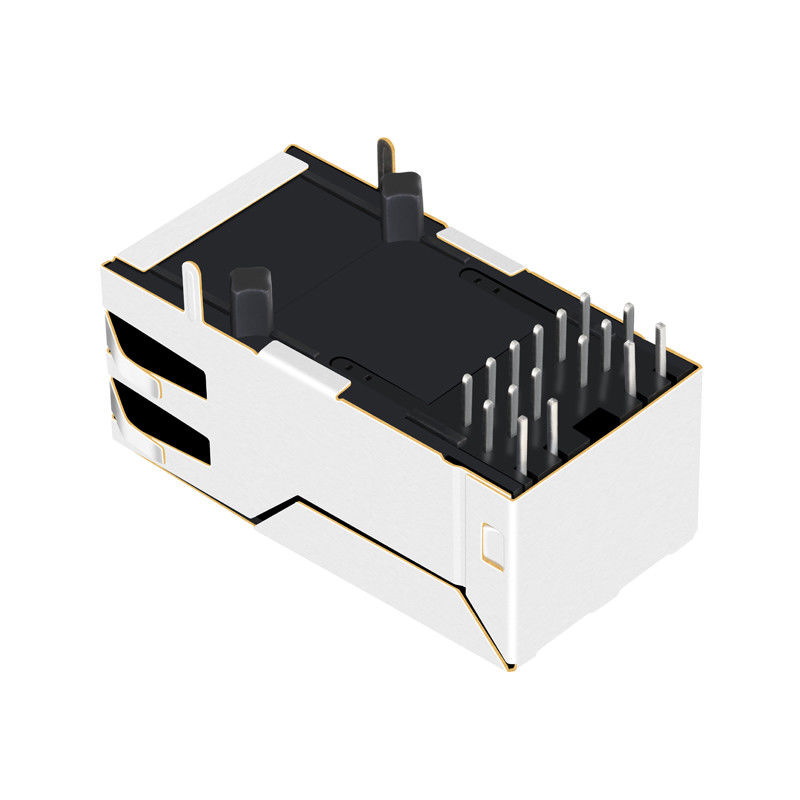

Pulse Electronics の JT7-1119NL は、次世代ネットワーク機器向けに設計されたプレミアム、高性能 10GBASE-T RJ45 コネクタです。 1x1 シングルポート構成、統合された磁気、堅牢な 4 ペア 90W PoE 機能を備えたこのサイドエントリー スルーホール テクノロジー (THT) コネクタは、IEEE 802.3 仕様の厳しい要求を満たすように設計されています。 JT7-1119NL は、優れた EMI シールド、最大の耐久性を実現する 50 μ インチ金コンタクト メッキ、コンパクトな直角設置面積を備えており、高速サーバー、スイッチ、ルーター、およびベース ステーションに最適なソリューションです。
JT7-1119NL は、従来の PoE ソリューションよりも大幅に高い電力供給を必要とする最新の Power over Ethernet 導入をサポートします。
| パラメータ | 価値 |
| PoE タイプ | 4ペアPoE |
| 最大出力 | 90W |
| 連続電流 | 900mA/ペア |
| サージ電流 | ペアあたり 1A、75 ミリ秒 |
| カテゴリ | 仕様 | 詳細 |
|---|---|---|
| 一般および機械 | 部品番号 | JT7-1119NL |
| ポート数 | 1x1 (単一ポート) | |
| スピード | 10GBASE-T | |
| パッケージの種類 | THT (スルーホールテクノロジー) | |
| PCB マウント角度 | サイドエントリー(直角) | |
| ラッチの向き | ラッチアップ | |
| 寸法 (長さ×幅×高さ) | 34.29 mm × 16.51 mm × 13.33 mm (1.350 インチ × 0.650 インチ × 0.525 インチ) | |
| ピンの長さ | 3.43 mm (.135 インチ) | |
| パネルカットアウト | 17.27 mm × 13.72 mm (.680 インチ × .540 インチ) | |
| 電気的特性 | 巻数比 | 1:1 (1.00 ± 2%) |
| インダクタンス(OCL) | 最小120μH @ 100kHz、100mV | |
| PoE 定格 | 4 ペア PoE、90W (ツイストペアごとに最大 900 mA 連続電流) | |
| 入出力絶縁 | 最小 2250 VDC @ 60 秒 | |
| 挿入損失 | -3.0 dB MAX @ 100 KHz; -2.0dB MAX (-1.4dB TYP) @ 1~400MHz |
|
| リターンロス (Z OUT = 100 OHM ± 1%) | -22 dB 最小 @ 1~100 MHz; -22 + 20.75×LOG(f/100) dB MIN @ 100~500 MHz |
|
| クロストーク (隣接チャンネル) | -28dB最小(1~100MHz) -19dB最小(100~500MHz) |
|
| コモンモード除去比 (CMRR) | -26 dB 最小 @ 100~500 MHz | |
| 材質とメッキ | コンタクト嵌合部のメッキ | 50 µ'' 最小ニッケル (Ni) アンダープレートを超える 50 µ'' 金 (Au) |
| ソルダーテールメッキ | 200–500 µ'' 100% マット錫 | |
| 接点基材 | リン青銅 | |
| プラスチックハウジング | 熱可塑性材料、UL 94V-0 可燃性評価 | |
| メタルシールド | ニッケルメッキを施した銅合金 | |
| LEDの構成 | 左LED | 2 色緑/黄 (565 ～ 575 nm / 585 ～ 595 nm) |
| 右LED | 単色緑色 (568 nm) | |
| 順電圧 (VF) | 2.1V～2.7V @ 20mA | |
| 許容損失(Pd) | 105mW MAX（左）/68mW MAX（右） | |
| 環境とはんだ付け | 動作温度 | 0℃～+70℃ |
| 保管温度 | -20℃～+125℃ | |
| RoHS ステータス | はい、RoHS-6 準拠 | |
| はんだ付け性（J-STD-002） | 245°C 浸漬および外観試験に準拠 | |
| ウェーブはんだ付け（J-STD-075） | W2、ウェーブはんだによる最大 270°C | |
| 耐湿性 (J-STD-020) |
レベル 1 (MSL 1 - 湿気に敏感ではありません) |
JT7-1119NL 90W PoE RJ45 コネクタには、簡素化されたネットワーク診断用の統合ステータス LED が含まれています。
| LEDの位置 | 色 | 代表的な機能 |
| 左LED | 緑 | リンクアクティビティ |
| 左LED | 黄色 | 速度/ステータス |
| 右LED | 緑 | 電源/リンクステータス |
| パラメータ | 緑(左) | 黄色(左) | 緑(右) |
| 波長 | 565～575nm | 585～595nm | 568nm |
| 最大消費電力 | 105mW | 105mW | 68mW |
| ピーク順電流 | 140mA | 140mA | 150mA |
| 順電圧@20mA | 2.2～2.5V | 2.1～2.5V |
2.2～2.7V |
JT7-1119NL は以下に準拠しています。
| パラメータ | 価値 |
| 動作温度 | 0℃～+70℃ |
| 保管温度 | -20℃～+125℃ |
| 耐湿性 | レベル1 |
| ウェーブはんだ温度 | 270℃まで |
信頼できる人を探しています統合された磁気と 90W PoE サポートを備えた 10GBASE-T RJ45 コネクタ?
JT7-1119NL は、要求の厳しいネットワーキング アプリケーションに対して、優れた信号整合性、堅牢な絶縁保護、実証済みのイーサネット パフォーマンスを提供します。価格、サンプル、データシート、PCB の推奨事項、量産サポートについては、今すぐ当社のエンジニアリングおよび営業チームにお問い合わせください。
JT7-1119NL は、10 ギガビットのパフォーマンスと PoE サポートを必要とする高速イーサネット ネットワーキング機器向けに設計された、統合された磁気を備えたシングル ポート 10GBASE-T RJ45 コネクタです。
はい。このコネクタは、最大 90 W の電力供給を備えた 4 ペア PoE をサポートしており、PoE++ アプリケーションに適しています。
統合された磁気モジュールは、60 秒間で 2250VDC の最小絶縁電圧を提供します。
はい。この製品は、RoHS-6 環境要件に完全に準拠しています。
一般に、スイッチ、ルーター、アクセス ポイント、産業用イーサネット デバイス、監視システム、その他の 10 ギガビット ネットワーキング機器に導入されています。
