44620-0002 シールド付きRJ45モジュール式ジャック RJ-11キープアウト機能

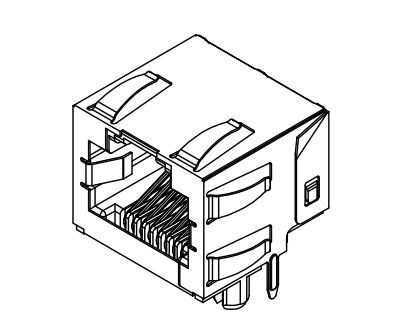

について44620-0002高性能の単ポート (1x1) 逆向きモジュール式ジャックで,高密度ネットワークと通信アプリケーション用に設計されています.低プロフィール,直角方向性を持つこのシールド接続器は,耐久性とコンパクトな環境で優れた信号完整性のために設計されています.

その特徴はRJ-11 保持機能RJ-11またはRJ-12の小さなプラグを偶然挿入し,RJ-45インターフェースの外側のピンに損傷を与えるのを防止する機械的な保護を提供します..

マグネティクスのないRJ45単ポートコネクタの特徴:

シールド 8P8C RJ45 女性コネクタは,ネットワーク接続のための信頼性の高いコンポーネントです.タブアップ1X1シングルポートを搭載し,対応するジャックに簡単かつ安全に挿入できます.視覚状態表示を必要としないデバイスに適しています.この保護されたRJ45コネクタは RoHSと環境持続可能性の規制に準拠しています

• 逆向きの設計 (上部ラッチ): PCB のスペースを最適化し,狭い囲みの中でケーブル管理を簡素化します.
• 統合 遮蔽: パネルのグラウンドタブを備えた銅のシールドを搭載し,優れたEMI保護とグラウンディングを提供します.
• RJ-11 保持保護: 機械的設計により,プラグを正しく挿入しない場合の損傷が特に防止されます.
• 高級 な 材料: 高温,ガラスで満たされたナイロン (UL 94V-0) と高伝導性のリンゴブロンズ端末で構築されています.
• 信頼 できる 塗装接触領域に50マイクロインチ (1.27 $mu$m) の選択金塗装が500サイクルまでの長期間の交尾耐久性を保証します.

44620-0002 RJ45 磁石なし 詳細な仕様

物理と機械

電気仕様

溶接器と環境の仕様

RJ45 データシート:

RJ45 モジュール式ジャック準拠と基準

• FCC規則:FCC第68.5節に準拠する モジュール式ジャック.
• 化粧品規格:PS-45499-002のB級要件を満たしている.
• 製品仕様:PS-43860-003.
• 燃やす可能性:UL 94V-0 格付け.

モレックス 44620-0002 RJ-45 逆向きモジュール式ジャック FAQ

1一般的な製品概要

Q1: "RJ-11キープアウト機能"とは?

これは,RJ-11プラグをRJ-45ジャックに偶然挿入するのを防止する機械的な設計で,繊細な外側のピンを損傷から保護します.

Q2:このコネクタで"逆"の意味は?

ジャックは上部ロッチ向き.PCBにコネクタを設置すると,配合ケーブルのロックタブが上向きである.

Q3: このコネクタは遮蔽されているのですか?

ええ,EMI保護用の銅のシールドと パネルの地面タブが含まれています.

2材料と建築の質

Q1: どんな材料が使われていますか?

• ブラック,ガラスで満たされたナイロン (PA), UL 94V-0
• ターミナル: 高性能 リンゴ銅
• 盾: 耐久 的 な 銅

Q2: 塗装の仕様は?

• 接触面:最小50μin (1.27μm) ゴールド
• PC 尾面:最小100μin (2.54μm) シーン
• 底板:最小50 μin (1.27 μm) ニッケル
• シールド: 100 μin (2.54 μm) 50 μin (1.27 μm) 以上のニッケル

3テクニカル仕様と足跡

Q1: ジャックの高さは?

低プロフィール高さ: 13.46 mm (.530 ")

Q2:PCBの推奨厚さは?

1.57mm (.062")

Q3:PCBレイアウトの穴直径の許容量は?

典型的な端口径:0.89 ± 0.08 mm (.035" ±.003")

4コンプライアンスと基準

Q1: このジャックが FCCの規制に合致していますか?

ええ,FCC規則第68.5節に準拠しています

Q2: 化粧品の仕様は?

化粧品仕様PS-45499-002のクラスBの要件を満たしている.

Q3:このジャックは積み重ねられる?

パネルのグラウンドタブのないバージョンでは,サイド・トゥ・サイドスタッケビリティがサポートされています.

5梱包と取り扱い

Q1: 44620-0002のパッケージは?

モレックスの仕様PK-43860-005に従って熱形状のトレイに包装されています.

Q2: 溶接の温度範囲は?

260°Cまで波溶接に耐える
