プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: HR861153C
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.05-$1.28
パッケージの詳細: 皿のパッケージ:1つの皿、の24の皿の50 PC 32*30*31cmである1つのカートン、各カートンの8.5KGS （1200pcs）
受渡し時間: 在庫あり
支払条件: TT、NET30/60/90幾日
供給の能力: 4200K-PCS/Month
部品番号: |
HR861153C |
量産: |
LPJ0284GDNL |
オリジナルの製造者: |
リンクPP |
アプリケーション: |
10/100BASE-TX |
PoE: |
IEEE 802.3af PoE |
営業生活: |
嵌合サイクル ≥ 750 |
動作温度: |
0°C〜 +70°C |
保管温度: |
-40℃～+85℃ |
部品番号: |
HR861153C |
量産: |
LPJ0284GDNL |
オリジナルの製造者: |
リンクPP |
アプリケーション: |
10/100BASE-TX |
PoE: |
IEEE 802.3af PoE |
営業生活: |
嵌合サイクル ≥ 750 |
動作温度: |
0°C〜 +70°C |
保管温度: |
-40℃～+85℃ |

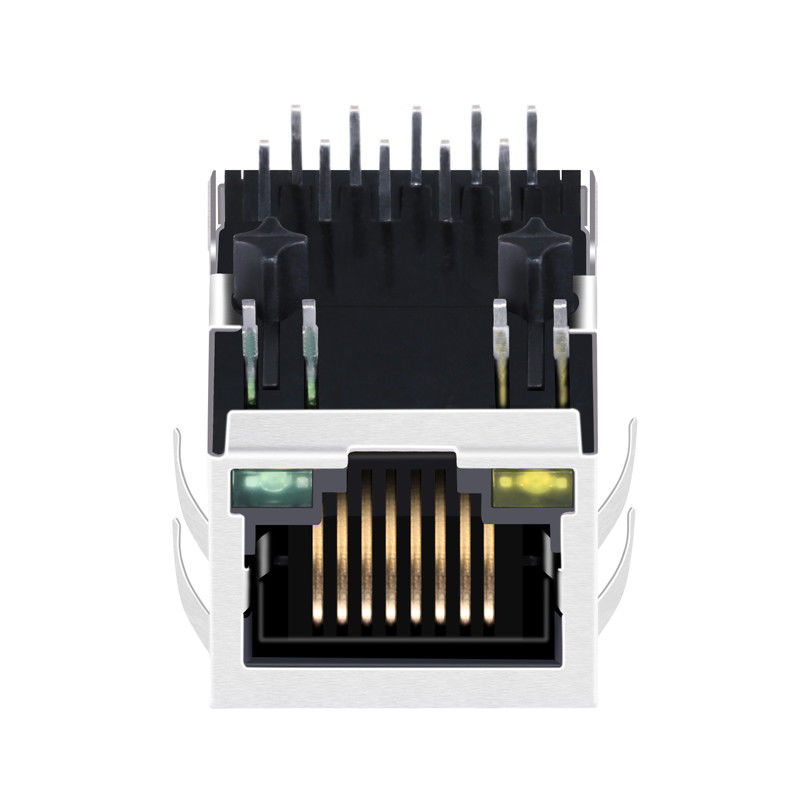

The パラメータ は 統合磁気素子とデュアルLEDを備えたシングルポートRJ45コネクタで、10/100Base-TXイーサネットおよびPoEアプリケーション▷
。
スルーホール（THT）垂直設計、下向きラッチ方向、およびEMIスプリングシールドを備えたHR861153Cは、エンジニアがPCBスペースを削減し、レイアウトを簡素化し、全体的な信号完全性を向上させる▷
。IEEE 802.3af PoE規格に完全に準拠したこのコネクタは、LAN磁気素子をRJ45ジャックに直接統合し、外部コンポーネントの数を減らしながら、安定した電気的性能と高い製造信頼性▷
UL認定コンポーネント（ファイル番号E330599）
電気的仕様（@25℃）
| LED仕様 | LEDの色 | 波長 | 順方向電圧（最小/最大） | 順方向電流 |
|---|---|---|---|---|
| タイプ | 緑 | 585 nm | 1.8 V / 2.8 V | 20 mA |
| 正方形 | 黄 | 585 nm | 1.8 V / 2.8 V |
20 mA |
正方形デュアルLEDは、リンク、アクティビティ、およびステータスの明確な視覚的表示
。 PA66 GF、黒、UL94 V-0
1. ハウジング： PA66 GF、黒、UL94 V-0
2. インサート： PA66 GF、黒、UL94 V-0
3. コンタクト材質：
コンタクトエリア：30 µin金、50 µinニッケル上はんだエリア：100 µinスズ、50 µinニッケル上
5. シールド： 真鍮、0.20 mm厚
6. シールドメッキ： 30 µinニッケル▷
| HR861153C | データシート |
|---|---|
| HR861153C RJ45 MagJack 概要 | パラメータ |
| 仕様 | 部品番号 |
| HR861153C | ポート構成 |
| 1×1 RJ45 | 速度 |
| 10/100Base-TX | PoE |
| IEEE 802.3af | 取り付け |
| スルーホール | LED |
| 緑と黄 | EMIシールド |
| スプリングフィンガー付き | 絶縁 |
0℃～+70℃RJ45コネクタの梱包と出荷梱包：
RJ45コネクタは、▷
部品番号、数量、ロット/日付コード、およびRoHS準拠が明確に表示されています。。
出荷：
製品は、強化された輸出用カートン
OEM / ODMの柔軟性2～3 週間
LINK-PP を選ぶ理由RJ45 MagJack？▷
OEM / ODMの柔軟性
IEEE 802.3イーサネットおよびPoE規格に完全に準拠したLINK-PP RJ45 MagJackは、主要なPHYチップセットおよびネットワークプラットフォームと広く互換性があります。▷
OEM / ODMの柔軟性
内蔵磁気素子は、外部コンポーネントを削減し、
PCBレイアウトを簡素化し、製造歩留まりを向上させます。▷
OEM / ODMの柔軟性
低挿入損失、低リターン損失、高CMRR、およびEMI抑制に最適化されており、安定したイーサネット性能を保証します。▷ 産業グレードの信頼性▷
OEM / ODMの柔軟性、堅牢なシールド、および
商用および産業用温度範囲にわたる安定した動作のために設計されています。
OEM / ODMの柔軟性認定および準拠
RoHS準拠、UL認定、および厳格な品質管理システムに基づいて製造されています。▷
OEM / ODMの柔軟性
主要ブランドのピン互換交換品で、
カスタムLED、シールド、PoEサポート、およびパッケージングオプションが利用可能です。▷
