プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 5631-S-K6-F-8C
文書: LPJE101CNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.05-$1.28
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 4200K-PCS/Month
製品名: |
単一の左舷RJ45コネクター |
ケーブル システム: |
猫5/5e |
終端スタイル: |
穴を通して |
性別: |
RJ45 女性 |
終了: |
半田 |
応用: |
ネットワーク,通信,信号 |
製品名: |
単一の左舷RJ45コネクター |
ケーブル システム: |
猫5/5e |
終端スタイル: |
穴を通して |
性別: |
RJ45 女性 |
終了: |
半田 |
応用: |
ネットワーク,通信,信号 |

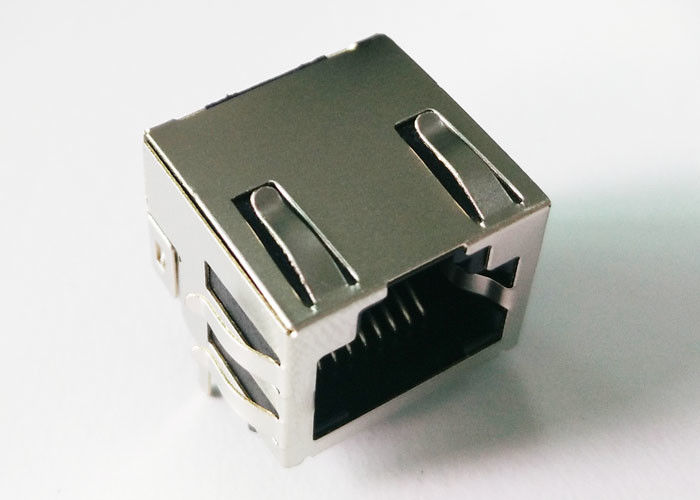

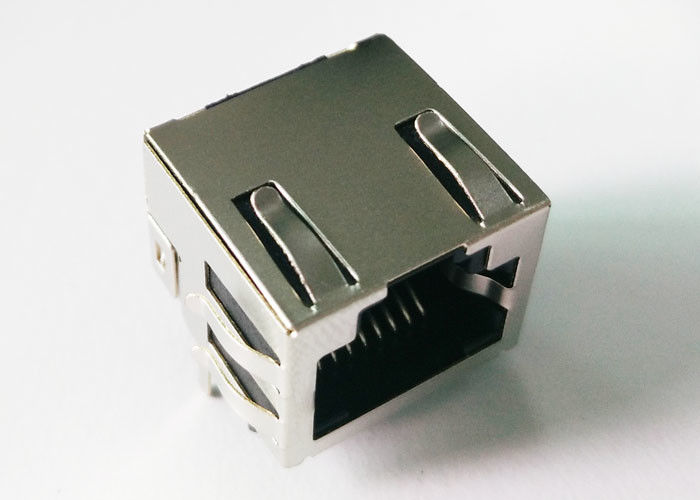

は、5631-S-K6-F-8C シールド付きRJ45モジュラージャック（LINK-PP部品番号 5631-S-K6-F-8C）は、シングルポート8P8C RJ45メスコネクタで、内蔵マグネティクスはありません。信頼性の高い信号整合性とEMIシールドを必要とするイーサネットネットワーキング機器向けに設計されています。このサイドエントリーシールド付きRJ45コネクタ
は、EMIグラウンドフィンガー、金メッキコンタクト、THTはんだ実装を備えており、ルーター、スイッチ、LANオンマザーボード設計などの高信頼性ネットワーキングデバイスに適しています。このコネクタは標準イーサネットインターフェイス
をサポートし、非PoEネットワーキングアプリケーション向けに最適化されており、PCB上で外部にマグネティクスが実装されています。主な特徴1x1ポート
パラメータ
| 動作温度 | -40℃～+85℃ |
|---|---|
| 代替P/N | 5631-S-K6-F-8C |
| コネクタタイプ | RJ45モジュラージャック |
| ポート構成 | 1 × 1 |
| コンタクト位置 | 8P8C |
| シールド | EMIフィンガー付きシールド |
| マグネティクス | 内蔵マグネティクスなし |
| LED | LEDなし |
| 実装タイプ | スルーホール（THT） |
| PCB実装角度 | サイドエントリー |
| ラッチ方向 | タブアップ |
| PCB保持ポスト | Tポスト |
| コンタクトメッキ | 金 6μ"/15μ"/30μ" |
| コンタクト材質 | リン青銅 |
| 絶縁材 | PBT |
| 難燃性等級 | UL94-V0 |
| 嵌合サイクル | 500 |
| UL認証 | E324776 |
| 機械的寸法 | 寸法 |
| mm | 長さ | 0.620 |
|---|---|---|
| 15.75 | 幅 | 0.640 |
| 16.25 | 高さ | 0.516 |
| 13.10 | 電気的特性 | パラメータ |
| 動作温度 | -40℃～+85℃ |
|---|---|
| 動作電圧 | 120 VAC |
| 絶縁抵抗 | ≥ 1000 MΩ |
| 接触抵抗 | ≤ 20 mΩ |
| 耐電圧 | 1000 VAC / 1分 |
| 環境仕様 | パラメータ |
| 動作温度 | -40℃～+85℃ |
|---|---|
| 準拠 | RoHS準拠 |
| はんだ付けプロセス | JEDEC鉛フリーウェーブはんだ付け |
| 5631-S-K6-F-8C RJ45コネクタデータシート | RJ45モジュラージャックの一般的な用途 |
は、イーサネットスイッチルーター
は、5631-S-K6-F-8Cと100%互換性があります。PCBの変更なしに、既存のイーサネットハードウェア設計の信頼性の高いドロップイン交換を提供します。自動高精度製造RJ45コネクタ、内蔵マグネティクスジャック（MagJack）、LANトランス、および高速イーサネット接続ソリューション
の包括的なポートフォリオを提供しています。主な利点5631-S-K6-F-8Cと100%互換
