プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: JXD2-0015NL
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: オプション
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 月額
部品番号: |
JXD2-0015NL |
データレート: |
10/100/1000ベースT |
第一次インダクタンス: |
≧350μH（100kHz時） |
分離: |
≧2250VDC |
LED: |
左（黄）、右（緑） |
パッケージ幅: |
16. 00 mm |
パッケージの長さ: |
16.82mm |
パッケージの高さ: |
16.90mm |
部品番号: |
JXD2-0015NL |
データレート: |
10/100/1000ベースT |
第一次インダクタンス: |
≧350μH（100kHz時） |
分離: |
≧2250VDC |
LED: |
左（黄）、右（緑） |
パッケージ幅: |
16. 00 mm |
パッケージの長さ: |
16.82mm |
パッケージの高さ: |
16.90mm |

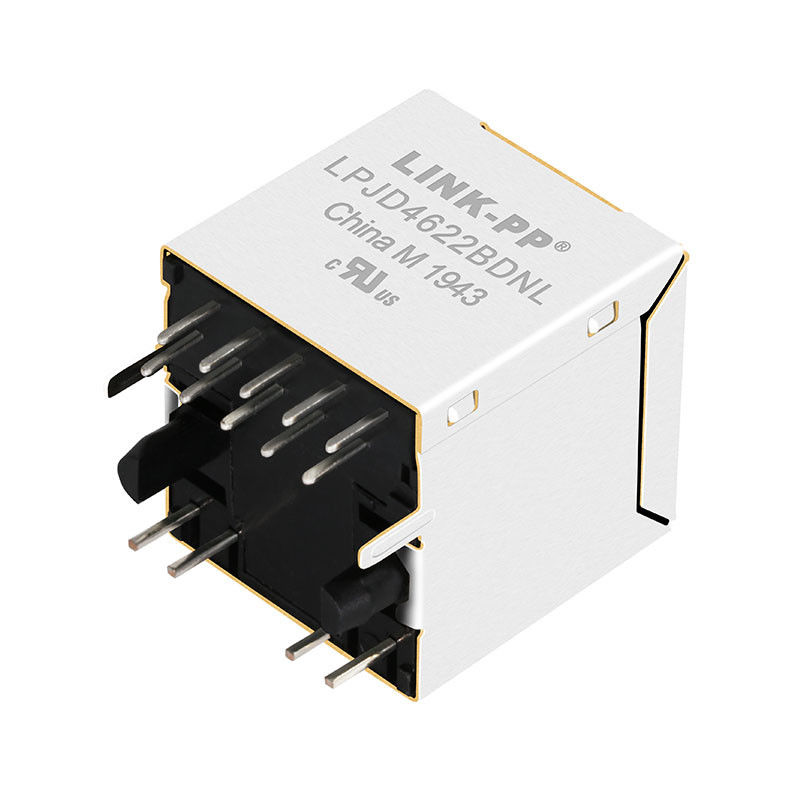

JXD2-0015NL Vertical RJ45コネクタ (LPJD4622BDNL) は,スペースに限られたトップエントリーPCBアプリケーションのために設計されたプレミアムで高性能なネットワークインターフェースです.この1ポート (1x1) 透孔 (THT) ジャックは,AutoMDIX機能を持つ10/100/1000Base-T速度をサポートするためにギガビット磁気を統合しています.
JXD2-0015NLは 厳しい環境に耐えるように設計され 工業用作業温度範囲は **-40°Cから +85°C**重用用銅製のシールド産業用ルーター,IoTゲートウェイ,組み込みマザーボード,通信機器に理想的な選択肢です.
| カテゴリー | パラメータ | 仕様 |
|---|---|---|
| メカニカル・物理的特性 | 部分番号 | JXD2-0015NL |
| パッケージ/マウント | トップ エントリー | |
| 尺寸 (W × L × H) | 16.00 mm × 16.82 mm × 16.90 mm | |
| 住宅用材料 | 熱塑性,UL94 V-0 耐火性 | |
| シールド素材 | ニッケル塗装された銅 | |
| 接触材料 | リンゴ 銅 | |
| コンタクトプレート | 選択金塗装 30 μm | |
| 港の数 | 1 × 1 | |
| PoE評価 | 非POE | |
| 電気と磁気特性 | イーサネット標準 | 10/100/1000Base-T オートMDIX |
| ターン比率 (@100kHz) | 11 ± 5% (全4ペア) | |
| 主要誘導力 (OCL) | ≥350 μH @100kHz,0.1V,8mA DCバイアス | |
| DC抵抗 | ≤1.2 Ω | |
| 挿入損失 | 1°100MHz: ≤ -1.0dB100°125MHz: ≤ -1.2dB | |
| 返済損失 | 1°40MHz: ≥ -16dB40°60MHz: ≥ -12dB60°80MHz: ≥ -10dB80°100MHz: ≥ -8dB | |
| クロストーク (1100MHz) | ≥ -30dB | |
| 一般モード減衰 (1100MHz) | ≥ -30dB | |
| 隔離電圧 | 2250VDC (PHY 横から横へ) | |
| LED 仕様 | 左のLED (J8側) | 黄色 |
| 波長 | 590nm | |
| 前向きの電圧 | 2.1Vタイプ / 2.5V最大 | |
| 右のLED (J1側) | 緑色 | |
| 波長 | 565nm | |
| 前向きの電圧 | 2.2Vタイプ / 2.4V最大 | |
| 試験条件 | 20mA 前進電流 | |
| 環境と溶接の限界 | 動作温度 | -40°Cから+85°C |
| 貯蔵温度 | -40°Cから+85°C | |
| 推薦 波溶接 | 最高260°C 最大10秒 | |
| 準拠と基準 | RoHS 準拠 | はい (RoHS-5) |
| コネクタ規格 | FCC Part 68 に準拠する RJ45 ジャック | |
| 推奨 設置 | パネルの切断の提案 | ≥16.35 mm (W) × ≥17.20 mm (H) |
| PCB レイアウト | シールドタブと保持エリアの穴を通る足跡 |
この垂直RJ45コネクタは,スペースが限られたイーサネットアプリケーションに理想的です.典型的な用途には,ミニスイッチ,ルーター,IPカメラ,アクセスポイント上部設計は,狭い囲みや頑丈なボードでケーブル路線を簡素化します.統合された磁石とシールドは,高い信号品質とEMIパフォーマンスを保証しますサーバー,ルーター,および産業制御ハードウェアにおけるギガビットイーサネットのためのプロフェッショナルで信頼性の高いインターフェースを提供します.
垂直RJ45コネクタ (トップエントリーRJ45ジャック) は,スペースが限られ,イーサネットケーブルが上から接続されるPCBアプリケーション用に設計されています.このシングルポートのジャックにはEthernet磁気装置が組み込まれています.1 トランスフォーマー) とステータス表示のための二重LED,IEEE 802.3 10/100/1000Base-T (ギガビットイーサネット) ネットワークをサポートする.これらのコネクタは,コンパクトルーター,スイッチ,アクセスポイント,板の面積が限られているが垂直クリアランスが利用可能な産業用コントローラー下の例は,上向きのエントリー方向の典型的な垂直8P8C RJ45コネクタを示しています.
JXD2-0015NLは,10/100/1000Base-Tイーサネットアプリケーションのために設計された,統合磁性を持つ単ポート垂直RJ45コネクタである.産業用制御機アクセスポイントや 組み込みネットワーク機器
このコネクタは1000Base-T ギガビットイーサネット10/100Base-T バックバック互換性のあるアプリケーションにも適しています
JXD2-0015NLには内蔵磁気コンポーネントがあり PCB設計を簡素化し 信号の整合性を向上させ イーサネット隔離の要件に対応します
コンピュータを透孔技術 (THT)と垂直上部入口ケーブルがPCBの上から接続されるコンパクトな設計に適しています
接続器は10/100/1000Base-Tと自動MDIXネットワークポートを自動で直通ケーブルまたはクロスオーバーケーブル接続に調整する.
このコネクタには二重LED:aJ8側にある黄色いLEDそしてJ1側にある緑色のLEDこれらのLEDは,通常,リンクと活動表示に使用されます.
商品は非POE,それ故に,Power over Ethernetアプリケーションには使用できません.
動作温度範囲は-40°Cから+85°C工業や商業用環境に適しています
接触交配エリアは,塗装されています30マイクロインチゴールド伝導性と長期接触の信頼性を向上させる.
そうだ そうだRoHS に準拠する鉛制限の製造の環境要件を満たしている.
コネクタの尺度16.00 mm (W) × 16.82 mm (L) × 16.90 mm (H)空間意識のあるPCBレイアウトに適したコンパクトになります
通常,Ethernet対応のPCBにインストールされ,磁気とLEDインジケーターを組み込んだ垂直RJ45ポート特にネットワークや工業機器の
