プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: HR911157C
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.05-$1.28
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 3〜5日
支払条件: TT、NET30/60/90幾日
供給の能力: 4200K-PCS/Month
製品タイプ: |
HR911157C 8P8C RJ45コネクタ |
港数: |
1x1 |
スピード: |
10BASE-T、100BASE-TX |
掛け金のオリエンテーション: |
ダウン |
マウントタイプ: |
トルー・ホール (THT) |
LED オプション: |
緑 / 黄色 |
製品タイプ: |
HR911157C 8P8C RJ45コネクタ |
港数: |
1x1 |
スピード: |
10BASE-T、100BASE-TX |
掛け金のオリエンテーション: |
ダウン |
マウントタイプ: |
トルー・ホール (THT) |
LED オプション: |
緑 / 黄色 |

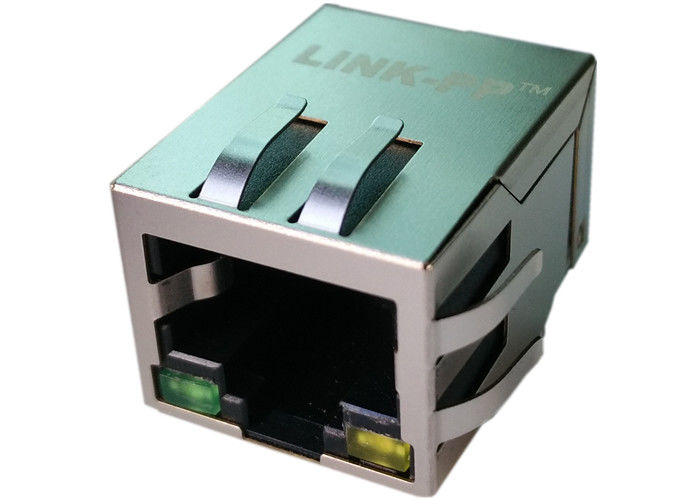

LPJ0017GENLは,LINK-PP International Technology Co., Limitedが製造する,統合された10/100ベース-T磁性を持つ1ポート8P8C RJ45コネクタである.このコネクタは,Ethernet信号のコンディショニングと隔離のために必要なインテグレートされた磁気コンポーネント (トランスフォーマー) と物理的なRJ45ジャックを組み合わせます.2つのLEDインジケーター (緑色と黄色) を搭載し,SOHO (Small Office/Home Office) デバイス,マザーボード上のLAN実装,ハブ,スイッチ.
統合磁気設計は,分離されたトランスフォーマーコンポーネントの必要性をなくし,コンポーネント数を減らす,PCBレイアウトを簡素化し,貴重なボードスペースを節約することで利点を提供します.これはLPJ0017GENLをEthernet接続を必要とするスペース制限設計のための効率的なソリューションにします.
|
シングルポートRJ45コネクタ10/100ベースT統合磁石,緑/黄色LED,タブダウン,RoHS |
|
|
LINK-PP 部品番号 |
LPJ0017GENL |
|
部分番号 |
HR911157C |
|
アプリケーション LAN |
ETHERNET ((NON PoE) |
|
自動DX |
はい |
|
Bst回路 |
はい |
|
構成 RX |
T,C |
|
設定 TX |
T,C |
|
コンタクトペアリングエリアの塗装 |
黄金 6"/15"/30" |
|
港口ごとにコア |
4 |
|
ダイオード |
ダイオードがない |
|
LED オプション |
緑/黄色 |
|
ロック |
タブダウン |
|
港の数 |
1X1 |
|
PCB |
FR4 |
|
PCBのマウントアングル |
横の入口 |
|
PCBの保持ポスト |
T POST について |
|
パッケージの高さ (インチ) |
0.531 |
|
パッケージの高さ (mm) |
13.50 |
|
パッケージの長さ (インチ) |
0.839 |
|
パッケージの長さ (mm) |
21.30 |
|
パッケージ幅 (インチ) |
0.630 |
|
パッケージ幅 (mm) |
16.00 |
|
ピンタイプ |
その兵士 |
|
RoHS に準拠する |
溶接器に鉛を含めるYES-RoHS-5 |
|
検索 |
はい |
|
シールド EMI タブ |
付随する |
|
スピード |
10/100 BASE-T |
|
温度 |
0から70°C |
|
RXの比率を回転させる |
1CT:1CT |
|
ターン比 TX |
1CT:1CT |
LPJ0017GENLは10/100ベース-Tイーサネットアプリケーションに最適化されています.トランスフォーマー回転比は,送信と受信両方で1:1に正確に維持されています.隔離障壁を通過する信号の整合性を確保する主要誘導力は,Ethernetアプリケーションで信号品質を維持するのに十分な0.1V 8mA DCバイアスで100MHzで最低350μHで指定されています.
コネクタは主要な電気パラメータで優れた性能を示しています 0.3-100MHzから -1.0dB最大に制限されています10/100 イーサネットで使用される周波数帯全体で信号強さが維持されることを確保するリターン損失の仕様は周波数帯によって異なります (-1-30 MHzでは-18dB,40 MHzでは-16dB,50 MHzでは-14dB,60-80 MHzでは-12dB),信号反射が最小限に保たれます.データエラーを減らす.
信号ペアの間のクロストークは,30MHzで-45dBから100MHzで-35dBまでの仕様で,良好なチャンネル分離を提供します.同様に,標準モード拒絶値は 30 MHz で -35dB から 100 MHz で -25dB まで電気磁気干渉を効果的に軽減する. 隔離は1500Vrms (ヒポットテスト) に評価され,電圧上昇に対する強力な保護を提供し,さまざまなアプリケーションで安全性を確保します.
アットリンク-PP現代のネットワーク需要に合わせた 高性能RJ45ソリューションを専門としています
