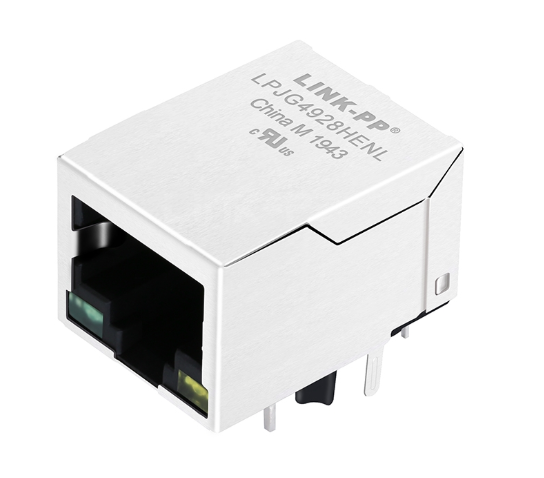

LPJG4928HENL 1000 Base-T PoE+ RJ45 コネクタ、LED 1x1 ポート付き

LPJG4928HENL は、PoE+ アプリケーション用の統合された磁気を備えたシングルポート 1000 Base-T RJ45 コネクタです。スルーホール、直角、10P8C、緑/黄色 LED、工業用温度範囲。

の主な特徴LPJG4928HENLPoE+ RJ45

1. ギガビット パフォーマンス: 高帯域幅アプリケーション向けに 10/100/1000 Base-T イーサネット速度をサポートします。
2. 高度な PoE+ 機能:IEEE 802.3at に準拠し、PSE ピンで最大 720mA @ 57VDC の連続電流を処理します。
3. 産業上の信頼性: -40°C ～ +85°C の極端な温度でも完璧に動作します。
4. 統合設計: 内蔵磁気 (1CT:1CT 巻数比) により、PCB の設置面積が削減され、配線が簡素化されます。
5. 視覚的なステータスインジケータ:統合された左 (緑) と右 (黄) の LED により、ネットワーク ステータスを簡単に監視できます。
6. 堅牢な構造:* ステンレス鋼の EMI シールドと UL94V-0 定格の PBT ハウジングにより、耐久性と安全性が保証されます。

仕様LPJG4928HENL LED付きRJ45コネクタ

1. 一般的な製品仕様

2. 電気仕様 (@25°C)

3. 材料および環境仕様

1. 動作温度:-40°C ～ +85°C (工業用グレード)
2. ハウジング材質:熱可塑性 PBT + 30% ガラス繊維 (UL94V-0 定格)
3. 接触材質:りん青銅（C5210R-EH） 0.35mm厚
4. コンタクトのメッキ:嵌合領域上に最小 6µ" の金
5. ピンの材質:真鍮（C2680R-H）、0.35mm厚
6. ウェーブはんだ付け温度:** 265°C MAX、5 秒間

LPJG4928HENL 1000 Base-T RJ45 コネクタ データシート

LPJG4928HENL LEDインジケータの詳細

LPJG4928HENL の内容デュアルLEDインジケーター直感的な視覚的なステータス監視をサポートします。

左LED

• 色：緑
• ピーク波長:565nm
• 順電圧:1.8～2.6V @ 20mA
• 逆電流:5Vで最大10μA

右LED

• 色：黄色
• ピーク波長:585nm
• 順電圧:1.8～2.6V @ 20mA
• 逆電流:5Vで最大10μA

これらの LED は、イーサネット機器設計においてリンク、アクティビティ、またはステータスの可視性を提供するのに役立ちます。

PoE Magjack のアプリケーション

LPJG4928HENL は、以下を含む通信、ネットワーキング ハードウェア、産業用通信機器向けに精密設計されています。

• SOHO 機器:ADSL モデム、ルーター、ゲートウェイ。
• エンタープライズ ネットワーキング:ネットワーク スイッチ、ハブ、PoE インジェクター。
• 組み込みシステム:LAN-on-Motherboard (LOM) 設計。
• インダストリアル IoT: スマート ビルディング コントローラーおよび PoE+ 給電 IP カメラ/アクセス ポイント。

LINK-PP RJ45 コネクタを選ぶ理由?

LINK-PP は、ネットワーク コンポーネントの信頼できる世界的なメーカーであり、優れたパフォーマンス、安定した供給、卓越した価値を提供します。 LINK-PP RJ45 コネクタは、ネットワーク、産業、PoE アプリケーションにおける信頼性の高いイーサネット接続用に設計されています。統合された磁気、安定した電気的性能、耐久性のある構造により、長期的なネットワークの信頼性を確保しながら PCB 設計を簡素化できます。

LINK-PP RJ45 の主な利点

1. 省スペースの統合磁気: 内蔵トランスにより BOM が簡素化され、重要な PCB スペースが節約され、EMI/クロストーク性能が大幅に向上します。
2. 包括的な範囲: 標準 10/100M から高速 10G Base-T まで、PoE、PoE+、および PoE++ を完全にサポート(最大90W)のアプリケーション。
3. シームレスなドロップイン交換: 主要なレガシー ブランド (Pulse、Halo、Wurth など) の正確なピンツーピンの代替品により、PCB を再設計することなくサプライ チェーンの不足を克服できます。
4. 認定された信頼性: プレミアム素材 (金メッキ接点、ステンレス鋼シールド) で構築され、UL、RoHS、REACH 認定によって裏付けられています。
5. 工場直送の価値: オリジナルのメーカーとして、当社は競争力のある価格設定、自動化された品質管理、短納期を提供します。
6. 専門的な PHY 互換性: 当社の RJ45 が選択した PHY チップ (Realtek、Broadcom、TI、Marvell など) に完全に適合することを保証する無料の FAE サポート。
