プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: ISO 9001,ISO 14001,UL,SGS,REACH168
モデル番号: LPJG0926HENL
文書: LPJG0926HENL.pdf
支払及び船積みの言葉
最小注文数量: 50pcs,無料サンプルが利用可能
価格: $0.09-$1.85
パッケージの詳細: 50 pcs/1tray、20 tray/1カートン、32*30*31cm、8KGS （1000pcs）/1つのカートン
受渡し時間: できるだけ早く
支払条件: TT,NET30/60/90 日,L/C
供給の能力: 月に 6000K PCS
コンネクタ 性別: |
RJ45メスのジャック |
速度: |
1000 ベース-T |
PoE+: |
支援 |
ステータス インディケーター タイプ: |
LED |
機械式ロック: |
タブ |
モジュラー ジャック及びプラグのインターフェイスの種類 : |
統合された磁気学のRJ45 |
左舷構成: |
単一の港 |
左舷マトリックス構成: |
1 x 1 |
最低動作温度: |
0の℃ |
最大動作温度: |
70℃ |
Orientation: |
90°角度(右) |
PCBの台紙のタイプ: |
側面の記入項目 |
コンネクタ 性別: |
RJ45メスのジャック |
速度: |
1000 ベース-T |
PoE+: |
支援 |
ステータス インディケーター タイプ: |
LED |
機械式ロック: |
タブ |
モジュラー ジャック及びプラグのインターフェイスの種類 : |
統合された磁気学のRJ45 |
左舷構成: |
単一の港 |
左舷マトリックス構成: |
1 x 1 |
最低動作温度: |
0の℃ |
最大動作温度: |
70℃ |
Orientation: |
90°角度(右) |
PCBの台紙のタイプ: |
側面の記入項目 |

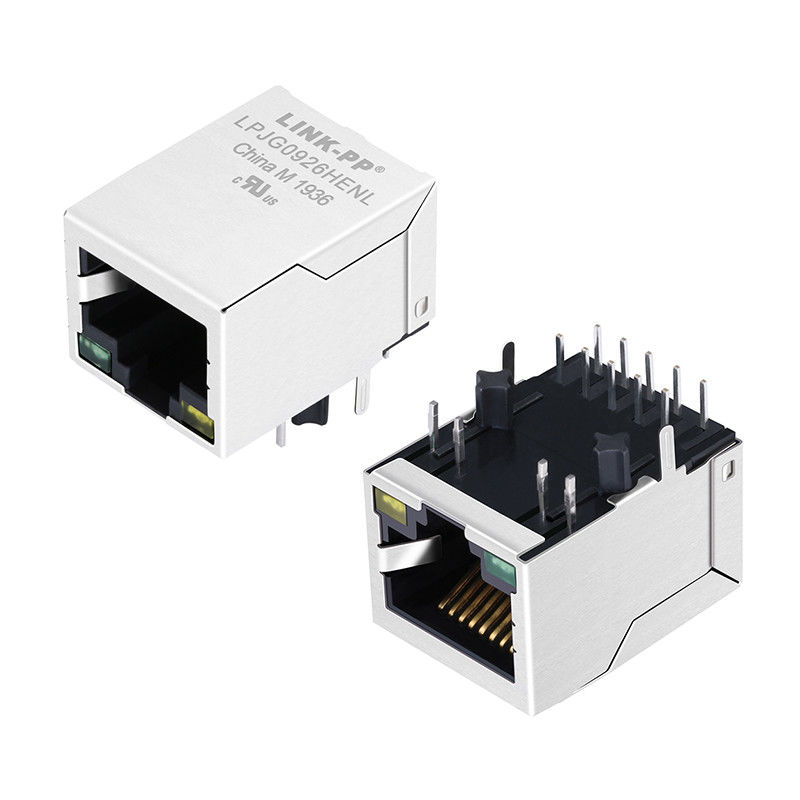

堅牢な構造と高度な機能を備えたLPJG0926HENLは、信頼性と効率的なデータ伝送を提供します:
1. MagjackはRJ45メスジャックで、信頼性と安全な接続を提供します。
2. 高速ネットワーク環境向けに、1000 Base-T速度でのデータ転送をサポートします。
3. PoE+に対応しており、接続されたデバイスにデータと電力の両方を供給できます。
4. LEDを搭載し、このコネクタは視覚的なステータスインジケーターを提供します。
5. タブダウンラッチ設計により、設置とメンテナンスが容易になります。
6. このコネクタは、信号をフィルタリングおよび分離するのに役立つ内蔵磁気素子を備えています。
7. 1 X 1ポートマトリックス構成で、単一の接続ポイント用に設計されています。
8. LPJG0926HENLは0℃から70℃で動作し、さまざまな環境に適しています。
トランス付きRJ45コネクタは、データ伝送において重要な役割を果たします。これらのコネクタは、HUB、PCカード、スイッチ、ルーター、PCマザーボード、SDH、PDH、IP電話、xDSLモデムで使用されます。
これらのコネクタは、最新の通信システムにおけるデータ伝送を容易にします。たとえば、複数のデバイスをネットワークスイッチに接続できます。コンピューターのマザーボードでは、LPJG0926HENLが有線インターネット接続を可能にします。SDHとPDHは、RJ45 Mag Jackを介して音声とデータをネットワーク経由で送信します。さらに、VoIP（Voice over IP）通信は、クリアで中断のないものになります。xDSLモデムは、Magjackを介して高速インターネットサービスを提供します。これらのコネクタは、安定した高速インターネット接続を維持するために不可欠です。
| 概要 | PoE+アプリケーション用磁気素子付きRJ45コネクタ |
|---|---|
| Link-pp部品番号 | LPJG0926HENL |
| ターン比（TX） | 1CT:1CT |
| ターン比（RX） | 1CT:1CT |
| インダクタンスOCL |
100KHz/0.1V、8mA DCバイアスで350uH MIN |
| 挿入損失 |
1-100MHzで-1.0 dB MAX |
| リターンロス |
1-40MHzで-16dB MIN |
| クロストーク | 1-100MHzで-30dB MINコモンモード除去 |
| 1-100MHzで-30dB MIN | 耐電圧試験 |
| 1500Vrms MIN | DCR |
| 1.2Ω MAX | コネクタの長さ |
| 21.25mm/0.8インチ | コネクタの幅 |
| 15.93mm/0.627インチ | コネクタの高さ |
| 13.30mm/0.524インチ |
ピーク温度 |
| 260±5℃ | コンタクトメッキ |
| 接触面積で金6マイクロインチ以上。 | EMIタブ |
| なし | 性能カテゴリ |
| Cat 5 | 終端スタイル |
| はんだ | 定格電流 |
| 8 mA | LEDインジケータの色 |
| 緑（左）と黄色（右） | パッケージング |
| トレイ | コンタクトメッキ |
| 接触面積で金6マイクロインチ以上。 | LPJG0926HENLデータシート: |
このプロセスは、LEDテスト、はんだグラウンド評価、耐電圧およびグラウンド静電容量テストで継続されます。高周波テストにより、最適なパフォーマンスが保証されます。最後に、完成品検査により、納品前の最高の品質が保証されます。
