プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: SGS, UL,CE,ISO9001:2008
モデル番号: LPJG4926GENL
支払及び船積みの言葉
最小注文数量: 50/500/1000/25Kpcs
価格: $0.09-$1.85
パッケージの詳細: Tray&Box
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 6500K/月
第1章: |
LPJG4926GENL |
スピード: |
1000 ベース-T |
港の数: |
1x1 単一ポート |
仕様: |
IEEE 802.3af/at |
マウントタイプ: |
穴を抜ける |
LED オプション: |
緑/黄色 |
ロック: |
タブ |
シールド: |
シールド付き、EMI フィンガー |
オリエンテーション: |
90°角度(右) |
PCBの台紙の角度: |
側面の記入項目 |
ピンタイプ: |
その兵士 |
POE: |
PoE/POE+ アプリケーション |
第1章: |
LPJG4926GENL |
スピード: |
1000 ベース-T |
港の数: |
1x1 単一ポート |
仕様: |
IEEE 802.3af/at |
マウントタイプ: |
穴を抜ける |
LED オプション: |
緑/黄色 |
ロック: |
タブ |
シールド: |
シールド付き、EMI フィンガー |
オリエンテーション: |
90°角度(右) |
PCBの台紙の角度: |
側面の記入項目 |
ピンタイプ: |
その兵士 |
POE: |
PoE/POE+ アプリケーション |
|

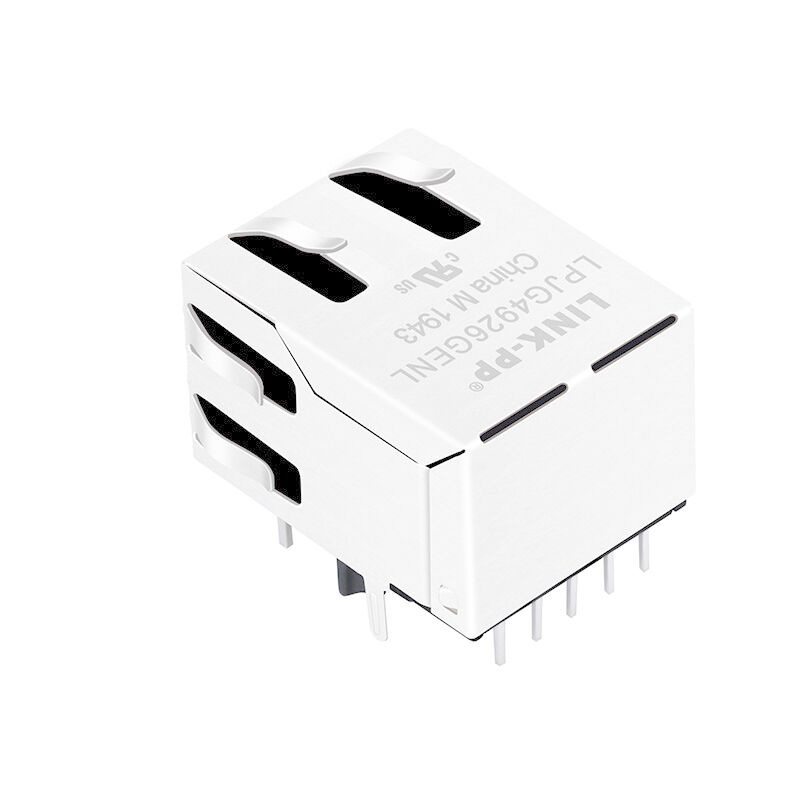

LPJG4926GENL シングルポート RJ45 コネクタ 1000 ベースT イーサネット PoE+ 機能 |
|
|
LINK-PP 部品番号 |
LPJG4926GENL |
|
RJ45コネクタハイト |
13.30mm |
|
RJ45コネクタの長さ |
21.25mm |
|
RJ45コネクタの幅 |
15.93mm |
|
住宅用材料 |
熱塑性PBT+30%G.F UL94V-0 |
|
接触材料 |
リンゴ 青銅 5210R-EH 厚さ=0.35mm |
|
ピン材料 |
銅 C2680R-H 厚さ=0.35mm |
|
シールド素材 |
SUS 201-1/2H 厚さ=0.2mm |
|
コンタクトプレート |
金色 6ミクロインチ 接触エリア |
|
電気仕様 @25°C |
|
|
ターン比率 ((±5%) |
Pri: Sec = 1CT:1CT |
| 誘導力 0CL | 350UH MIN @100KHz/0.1V, 8mA DCバイアス 120uH MIN @100KHz/0.1V 18mA DCバイアス |
| 挿入損失 | -1.0dB MAX @1-100MHz -1.2dB MAX @100-125MHz |
| 返済損失 | -16dB MIN @1-40MHz -12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz |
| クロス・トーク | -30dB MIN @1-100MHz |
| 一般的なモードへの拒絶 | -30dB MIN @1-100MHz |
| DC電流/電圧の評価 ピン | 600mA MAX @54VDC (連続) |
| ヒポットテスト | 1500Vrms MIN |
| 動作温度 | -40°Cから+85°C |
|
|
|
| PCB レイアウト | |
|
|
