プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: QT24A01
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
P/N: |
M3295NL / QT24A01 |
十字p/n: |
LP82440ANL |
サイズ / 寸法: |
15.1mm x 10.0mm x 4.0mm |
hipot: |
1500V |
シリーズ: |
SMD 24 ピン |
オークル・CL: |
350uh分 |
P/N: |
M3295NL / QT24A01 |
十字p/n: |
LP82440ANL |
サイズ / 寸法: |
15.1mm x 10.0mm x 4.0mm |
hipot: |
1500V |
シリーズ: |
SMD 24 ピン |
オークル・CL: |
350uh分 |
| カテゴリ | 仕様 |
|---|---|

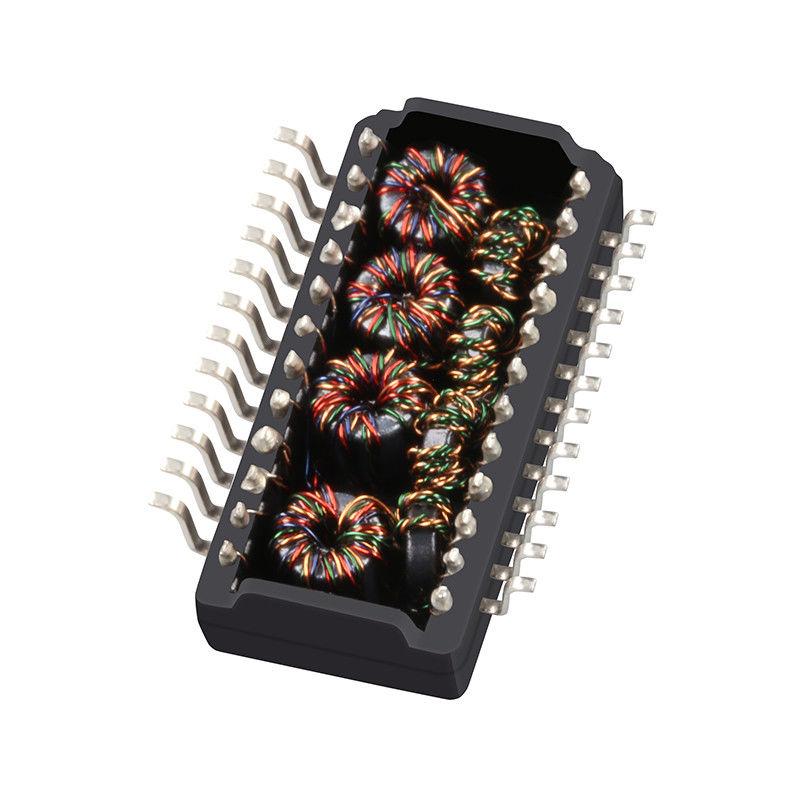

| タイプ | LANマグネティクストランス |
| アプリケーション | 1000BASE-T、Power over Ethernet (PoE) |
| ポート構成 | シングルポート |
| プロファイルタイプ | ロープロファイル (高さ4.01mm) |
| 取り付けタイプ | 表面実装 (SMD) |
| ピン数 | 24 |
| パッケージ寸法 (L×W×H) | 15.10 mm × 7.10 mm × 4.00 mm |
| 動作温度 | -40℃～+85℃ |
| 巻線比 (±5%) | 1CT : 1CT |
| 開放インダクタンス (OCL) | 350 μH Min @ 100 kHz, 100 mV, 8 mA DCバイアス |
| 挿入損失 | 1～100 MHz: -1.0 dB Max |
| リターンロス (Min @ 100Ω) | 1～30 MHz: -18 dB 40 MHz: -14.4 dB 50 MHz: -13.1 dB 60～80 MHz: -12 dB 100 MHz: -10 dB |
| クロストーク (Min) | 30 MHz: -45 dB 60 MHz: -40 dB 100 MHz: -35 dB |
| DCMR (Min) | 30 MHz: -40 dB 60 MHz: -35 dB 100 MHz: -30 dB |
| Hi-Pot (絶縁耐圧) | 1500 Vrms Min |
リールパッケージ : SPQ/800個, 数量/カートン/4800個, カートンサイズ/37*37*25cm, G.W./カートン/7.2kg
