プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LP5004NLE
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
LP5004NLE |
イーサネット: |
1000 BASE-T |
マウント: |
smd |
測定: |
17.70x15.80x6.60mm |
サンプル: |
無料 |
温度: |
0℃への+70℃ |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
仕様: |
LP5004NLE |
イーサネット: |
1000 BASE-T |
マウント: |
smd |
測定: |
17.70x15.80x6.60mm |
サンプル: |
無料 |
温度: |
0℃への+70℃ |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
詳細情報:

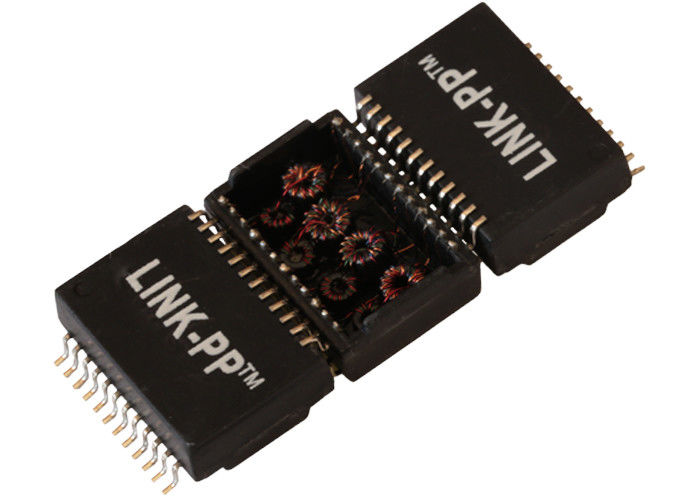

| LP5004NLEギガビットの磁気学の変圧器1の港の表面取り付け | |
| LINK-PPの部品番号 | LP5004NLE |
| 速度 | 1000BASE-T |
| 港の数 | 単一 |
| 適用- LAN | イーサネット（非PoE） |
| パッケージ | SMD |
| 温度 | 0℃への+70℃ |
| AutomDX | はい |
| コメント | NL版と同じように |
| 構成RX | T、C、S |
| 構成TX | T、C、S |
| 構造 | 開いたフレーム |
| 港ごとの中心 | 8 |
| パッケージの高さ（インチ） | 0.260 |
| パッケージの高さ（mm） | 6.60 |
| パッケージの長さ（インチ） | 0.697 |
| パッケージの長さ（mm） | 17.7 |
| パッケージの幅（インチ） | 0.496 |
| パッケージの幅（mm） | 12.6 |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
私達をなぜ選びなさいか
統合されたRJ45コネクターおよび分離した磁気変圧器の各国指導者の製造者
専門の証明
•ISOの9001:2008
•ULの証明
•範囲Cetitifaction
•RoHSの承諾
•活動的な環境政策
100%の保証Qualtiy
•厳密な制御の下で製造される。
•テストされる100% （テストされるちょうどバッチ）
•LINK-PPは9年間TE （Tyco）のOEMです
•成功した顧客:テキサス・インスツルメント サムスンCisco SiemensおよびIntel…
•LINK-PPはですチタニウム（テキサス・インスツルメント）の好まれた製造者
•品質保証:6年
競争価格およびサービス
•脈拍のTycoハローおよびAmphenolより競争価格
•受渡し時間:順序の後の2-3週
•試供品は利用できます
•顧客の要求に新しい設計を提供して下さい
•DHL UPS DEDEXかTNTによる郵送料を離れて90%
LINK-PPの団体の方針
•企業目標は顧客満足の最高レベルを達成することです
質、配達およびサービスの連続的な改善によって
•LINK-PPはに託され、あらゆる従業員からの質の性能を期待します
•社内標準はディフェクト フリーの製品とサービスです
| 記述をテストして下さい | SPEC | 1 | 2 | 3 | FREQをテストして下さい。 | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL （TH2818によるテスト） | 350uH分 | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| 回して下さい比率（TH2818によるテスト）を | 1CT∶1CT | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | --- | ||
| 挿入損失（HP8712ETによるテスト） | -1.0dB MAX | -0.30 | -0.29 | -0.27 | -0.25 | -0.38 | -0.35 | -0.33 | -0.35 | -0.30 | -0.28 | -0.31 | -0.29 | 1-100MHz | ||
| リターン・ロス（HP8712ETによるテスト） | -18dB分 | -22.7 | -23.4 | -22.2 | -21.8 | -23.0 | -22.9 | -23.4 | -21.8 | -20.6 | -21.2 | -21.4 | -20.2 | 1-40MHz | ||
| -16dB分 | -19.4 | -17.9 | -18.6 | -19.3 | -17.9 | -17.8 | -18.3 | -18.5 | -18.7 | -18.0 | -18.4 | -18.0 | 50MHz | |||
| -12dB分 | -16.1 | -15.6 | -15.5 | -15.8 | -15.8 | -15.1 | -15.8 | -15.5 | -15.3 | -15.2 | -15.6 | -15.4 | 60-80MHz | |||
| -10dB分 | -15.0 | -15.1 | -15.0 | -15.0 | -14.9 | -14.3 | -14.1 | -14.3 | -15.2 | -15.0 | -15.0 | -15.1 | 100MHz | |||
| 混線（HP8712ETによるテスト） | -45dB分 | -52.1 | -50.3 | -49.8 | -48.9 | -49.3 | -50.3 | 30MHz | ||||||||
| -40dB分 | -44.7 | -43.9 | -44.0 | -42.9 | -43.4 | -44.2 | 60MHz | |||||||||
| -35dB分 | -39.8 | -38.6 | -38.1 | -38.7 | -39.5 | -38.9 | 100MHz | |||||||||
| DCMR （HP8712ETによるテスト） | -43dB分 | -58.3 | -57.6 | -56.4 | -56.0 | -58.7 | -56.9 | -57.2 | -56.7 | -50.2 | -51.6 | -50.9 | -51.3 | 30MHz | ||
| -37dB分 | -44.6 | -44.2 | -40.9 | -39.8 | -43.1 | -42.7 | -45.0 | -43.9 | -42.5 | -41.8 | -42.5 | -41.8 | 60MHz | |||
| -33dB分 | -38.2 | -37.5 | -35.9 | -35.6 | -37.3 | -36.0 | -38.7 | -38.3 | -37.9 | -37.6 | -38.2 | -37.9 | 100MHz | |||
| Hipot （WB2670Aによるテスト） | 1500Vrms | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | わかりました | PRIへのSEC | ||
