プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LMJ2058811001CNL (LPJ1011ABNL)
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Supportive
パッケージの詳細: 皿、テープ及び巻き枠
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000K/month
種類: |
RJ45 統合磁気コネクタ (ICM) |
コネクタのPinoutレイアウト: |
8P8C |
ロックシステム: |
上部ラック |
スピード: |
10/100の基盤Tx |
電気土台: |
THT |
適用する: |
HUB,PCカード,スイッチ,ルーター,PCメインボード |
種類: |
RJ45 統合磁気コネクタ (ICM) |
コネクタのPinoutレイアウト: |
8P8C |
ロックシステム: |
上部ラック |
スピード: |
10/100の基盤Tx |
電気土台: |
THT |
適用する: |
HUB,PCカード,スイッチ,ルーター,PCメインボード |
| 概要 |
RJ45 コンネクタ 10/100 ベースT 統合磁石 |
|---|---|
| TR (@100KHz,0.1V) | TX =1CT:1CT ± 3% RX =1CT:1CT ± 3% |
| OCL (@100KHz,100mV,8mA,DCバイアス) | PINS: (P1,P2),(P7,P8) = 350uH MIN |
| HIPOT について |
PINS (P1,P3,P2) TO (J1,J2) =1500VAC 60秒間 PINS (P7,P6,P8) TO (J3,J6) =1500VAC 60秒間 |
| 挿入損失 | -1.0dB MAX @1.0MHzありがとうございました.65MHz |
| リターン損失 | -20dBミニ@1MHzから10MHz -16dB MIN @10MHzから30MHz -12dBミニ@30MHzありがとうございました.60MHz -10dB MIN @0MHzありがとうございました.100MHz |
| クロス・トーク | -40dB MIN @1MHzありがとうございました.30MHz -35dBミニ@30MHzありがとうございました.60MHz -30dB MIN @60MHzありがとうございました.100MHz |
| 共同から共同への拒否 | -30dBミニ@1MHzから50MHz -20dBミニ@50MHzから150MHz |
| カプセーター | 1000pF ± 25% 2KV |
| 抵抗力 | 750HMS ± 20% |
| コイルの耐性 | 10.80HMS MAX,0.250HMS MIN |
| 左のLED色 | 緑色 |
| 右のLEDカラー | 黄色 |
| 動作温度 | 0〜70°C |
LINK-PP RJ45 と マグネティクス シリーズ を 探検 し て ください.この マグネティック RJ45 ジャックは 最高 の 電気 性能 を 提供 し,IEEE802 に 準拠 し て い ます.3 の仕様と 350uH の 8mA のバイアス ストリーム の最小 OCLLINK-PP RJ45コネクタを信頼し,電気性能,EMI抑制,温度耐性,プレミアム材料組成の卓越性について

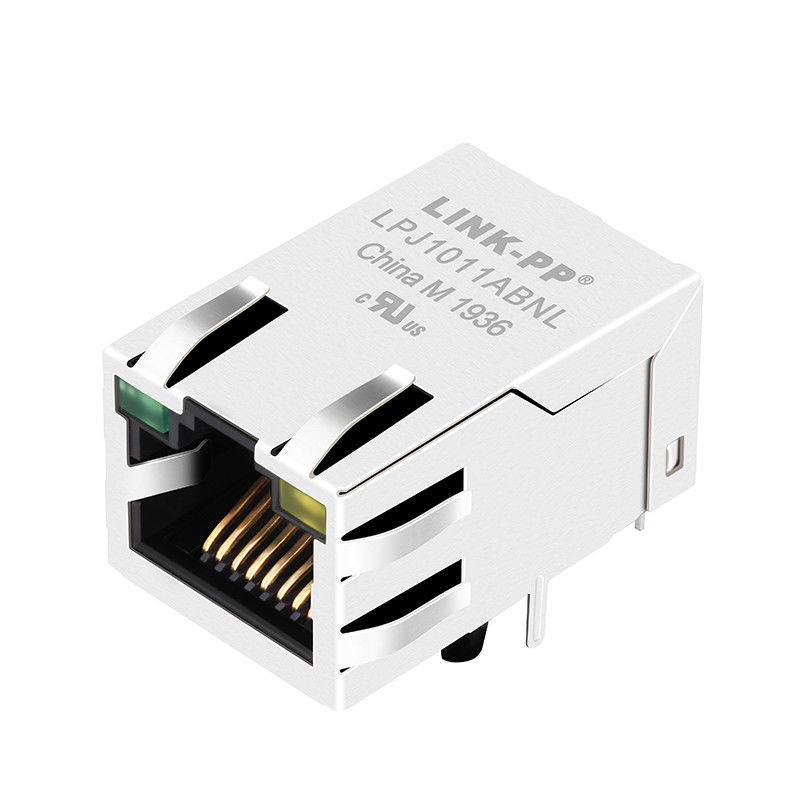

高性能LMJ2058811001CNL (LPJ1011ABNL) は,最適な信号完整性のために最大限のEMI抑制を提供します.
統合磁気コネクタは,異なる環境条件下で強力な温度適応性と信頼性を持っています. 貯蔵温度範囲は-25°Cから+85°Cです.動作温度範囲は0°Cから+70°C.
プレミアム材料の仕様:
1. シールド:高品質の0.2mm厚の青銅製. LMJ2058811001CNLシングルポートRJ45コネクタは耐久性および導電性を向上させるニッケルプレートが特徴です.
2収納: 30%のガラス繊維を含むPBT (ポリブチレンテレフタレート) ででき,UL94V-0の耐火基準を満たしています.
3コンタクト:コンタクトは0.35mm厚のリンゴ銅で作られ,優れた電気性能と耐腐蝕性を確保するために選択的にゴールドコーティングされています.
