プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: XRJD-S-21-8-8-5
支払及び船積みの言葉
最小注文数量: 50/500/1000/60K
価格: $0.11-$14
パッケージの詳細: 皿
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 180K/Month
部品番号: |
XRJD-S-21-8-8-5 |
ポート: |
2x1 メス |
磁気学: |
それなし |
導かれた: |
グリーン / グリーン |
取り付け: |
サイドエントリ（直角） |
クロス: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
部品番号: |
XRJD-S-21-8-8-5 |
ポート: |
2x1 メス |
磁気学: |
それなし |
導かれた: |
グリーン / グリーン |
取り付け: |
サイドエントリ（直角） |
クロス: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

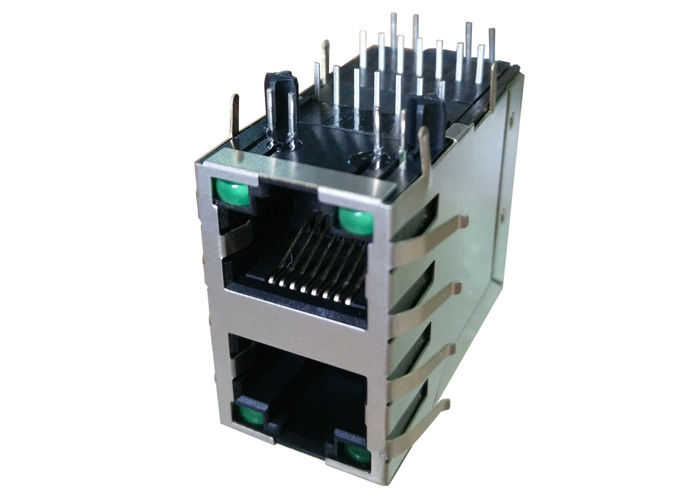

XRJD-S-21-8-8-5 スタック型2x1 RJ45コネクタ（内蔵マグネティックスなし）。外部マグネティックス、コンパクトなPCB設計、および高いEMI性能を必要とするギガビットイーサネットアプリケーションに最適です。
XRJD-S-21-8-8-5 スタック型RJ45コネクタ（マグネティックスなし）は、IEEE 802.3ab規格に準拠しており、信頼性の高いギガビットネットワークパフォーマンスを保証します。2x1スタック型ポート構成で設計されており、優れた電気的および機械的性能を維持しながら、高密度PCBレイアウトを可能にします。内蔵マグネティックス付きRJ45ジャックとは異なり、このモデルでは、外部マグネティックス回路を使用して、PHYレイアウト、EMI制御、および信号インテグリティを最適化できるため、産業用ネットワーキング、通信機器、および組み込みシステムに最適です。主な特徴ポート構成: 2x1 スタック型RJ45コネクタタイプ: 内蔵マグネティックスなしRJ45コネクタアプリケーション: ギガビットイーサネット（1000Base-T）実装タイプ:
PCBスルーホール（ウェーブはんだ対応）動作温度: -40℃～+85℃XRJD-S-21-8-8-5 RJ45 2x1 仕様1. 電気仕様
| 内蔵マグネティックスなしRJ45コネクタを選ぶ理由 | 1. 設計の柔軟性 |
|---|---|
| ハウジング材質 | PBT UL94V-0 |
| コンタクト材質 | リン青銅 (C51000) |
| コンタクトメッキ | ニッケル上のゴールドフラッシュ |
| シールド材質 | ニッケルメッキ真鍮 |
| 嵌合力 | ≤ 2.2 kgf |
| 内蔵マグネティックスなしRJ45コネクタを選ぶ理由 | 1. 設計の柔軟性 |
|---|---|
| ≥ 750サイクル | 3. 環境仕様 |
| パラメータ | 仕様 |
| 動作温度 | -40℃～+85℃ |
| 保管温度 | -40℃～+85℃ |
| 湿度 | < 70% RH |
| はんだ付け | ウェーブはんだ 250℃ / 5秒 |
| 認証 | UL (File No. E484635), RoHS準拠 |
| 内蔵マグネティックスなしRJ45コネクタを選ぶ理由 | 1. 設計の柔軟性 |
|---|---|
| 外部マグネティックスを使用することで、以下のことが可能になります: | PHYの最適化が容易 |
| カスタムフィルタリングとEMI抑制 | PHYの最適化が容易 |
| 2. 熱管理 | マグネティックスを分離することで、熱集中を低減 |
| システム全体の信頼性を向上 | 3. コスト最適化 |
| 大量生産におけるコネクタコストの削減 | マグネティックスサプライヤーを選択する柔軟性 |
特徴
| 高 | アプリケーション | カスタムシステム |
|---|---|---|
| プラグアンドプレイ設計 | ||
