プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 615008140621
文書: LPJE101CNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: The greater the quantity, the better the price
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: タイムリー 発送 の 保証 を 享受 する
支払条件: TT、NET30/60/90幾日
供給の能力: 4200K-PCS/Month
製品カテゴリー: |
1x1 RJ45 コンネクタ 穴を通って |
位置/連絡先の数: |
8p8c |
タイプ: |
水平 |
マウント: |
tht |
アプリケーションケーブルシステム: |
猫3 |
操作の温度: |
-40°Cから+85°C |
波溶接温度: |
230°Cから250°C,5〜10秒 |
保管温度: |
-40℃〜 +85℃ |
部品番号: |
615008140621 |
クロスパーツ: |
LPJE101CNL |
製品カテゴリー: |
1x1 RJ45 コンネクタ 穴を通って |
位置/連絡先の数: |
8p8c |
タイプ: |
水平 |
マウント: |
tht |
アプリケーションケーブルシステム: |
猫3 |
操作の温度: |
-40°Cから+85°C |
波溶接温度: |
230°Cから250°C,5〜10秒 |
保管温度: |
-40℃〜 +85℃ |
部品番号: |
615008140621 |
クロスパーツ: |
LPJE101CNL |

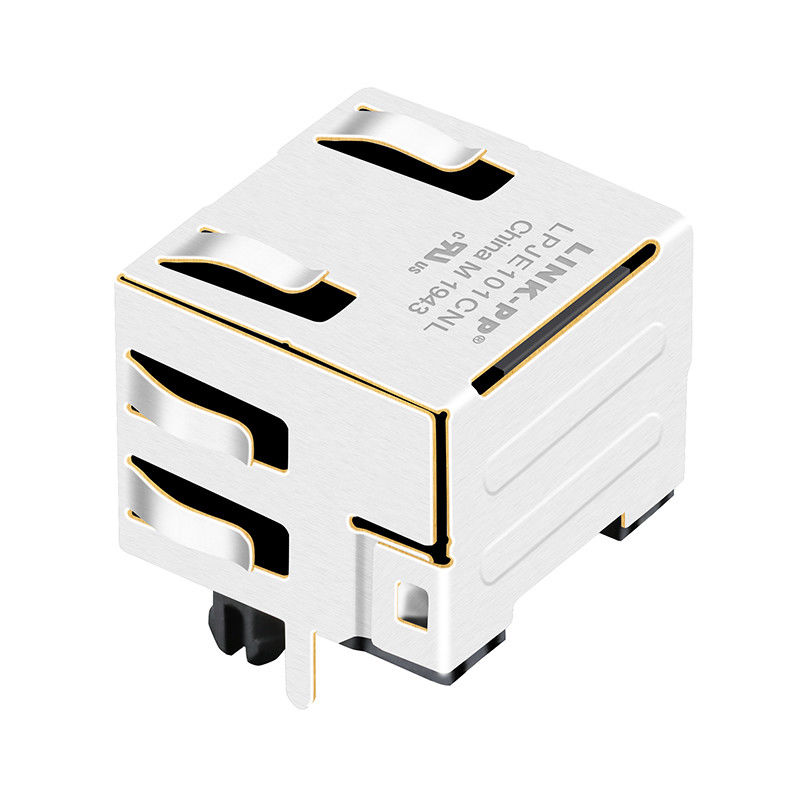

の615008140621信頼性の高い標準プロファイルですシールド付き 8P8C RJ45 ジャック堅牢なプリント基板 (PCB) 取り付け用に設計されています。標準的なネットワーキングおよび電気通信アプリケーション向けに設計されたこの 1x1 シングルポート モジュラー コネクタは、「タブアップ」ラッチ設計による水平 (直角) 方向を特徴としています。
ミーティングカテゴリー 3性能標準に準拠し、このコネクタは 1.5 A および 120 V (AC) で効率的に動作します。特定のボード設計とコスト効率の高い統合に適合するように、このモデルは意図的に構成されています。統合された磁気（変圧器）なしそしてLEDインジケータなし。フルメタルシールドは電磁干渉 (EMI) に対する優れた保護を提供し、要求の厳しい環境でもクリーンで安定した信号伝送を保証します。
| 名前 | PCB マウント RJ45 コネクタ |
|---|---|
| 性別 |
ジャック(女) |
| ポート数 | 1x1ポート |
| タブの方向 |
タブアップ |
| 向き | 90°角度(右) |
| 磁気学 | それなし |
| 取り付けスタイル | スルーホール |
| LEDオプション | いいえ |
| 動作電圧 | 交流120V |
| 耐電圧 | AC1000V 50Hzまたは60Hz 1分間 |
| 接触抵抗 |
20mΩ |
| 絶縁抵抗 | 500MΩ最小 @ DC500V |
| 耐久性 | 最小 600 の嵌合円 |
| 包装 | トレイ |
| BST回路 | はい |
| AutomDX | はい |
| 材料特性 | |
| ハイポット | 1500VRMS |
| 絶縁体材料 | 可燃性等級 UL94 V-0 PBT |
| 絶縁体の色 | 黒 |
| 接点材質 | 銅合金 |
| 接点のメッキ | セレクティブ ゴールド フラッシュ |
| 接点の種類 | 刻印あり |
| シールド材 | ブロンズ |
| シールドメッキ | ニッケル |
LINK-PP の RJ45 コネクタの一部として提供され、品質保証とアフターサポートが提供されます。各コネクタは、製造プロセス中に厳格なテストと検査を受けます。受入材料検査、抵抗器とコンデンサーの検査、溶接評価、LED コンポーネントの広範なテストが含まれます。 LINK-PPではお客様に安心していただける保証サービスをご用意しております。この保証は製造上の欠陥を対象とします。私たちのサポートチームいつでもご相談に応じ、専門家のアドバイスを提供します。長期的な考慮を考慮して、これらのコネクタのピークウェーブはんだ付け温度は +260°C と定格されています。過酷な溶接条件下でも耐久性と長寿命が保証されます。
Wurth 615008140621 RJ45 ジャックは、耐久性と安定した電気的性能を実現するように設計されており、厳しい業界基準を満たしています。以下は、包括的な機械的、電気的、環境的な仕様です。
| 仕様 | 詳細 |
| 絶縁体材料 | PBT（ポリブチレンテレフタレート） |
| 色 | 黒 |
| 可燃性評価 | UL94 V-0 |
| 接点材質 | リン青銅 |
| 接点の種類 | 刻印あり |
| 接点のメッキ | 金 |
| シールド材 | ブロンズ（ニッケルメッキ） |
| 耐久性（品質クラス） | 500 回の嵌合サイクル |
| 仕様 | 詳細 |
| 電流定格 | 1.5A |
| 動作電圧 | 120V(AC) |
| 接触抵抗 | 20mΩ以下 |
| 絶縁抵抗 | >1000MΩ |
| 耐電圧 | AC1000V/1分間 |
| 仕様 | 詳細 |
| 動作温度 | -40℃～+85℃ |
| 環境コンプライアンス | RoHS準拠、鉛フリー |
| 代理店の認定 | UL 認定 (ファイル: E324776) |
| 仕様 | 詳細 |
| はんだ付けの互換性 | JEDEC標準の鉛フリーウェーブはんだ付けプロセス |
| 梱包方法 | トレイ |
A: いいえ、Wurth 615008140621 は内部磁気や変圧器を持たない標準モジュラー ジャックです。
A: この部品はトレイ パッケージで提供されるため、安全な輸送や自動組立ラインに適しています。
A: いいえ、この特定のモデルは LED インジケーターなしで設計されています。
