プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: RM5-1SSA9V1F
支払及び船積みの言葉
最小注文数量: 50/500/1000/60K
価格: $0.11-$24
パッケージの詳細: 皿
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 180K/Month
部品番号: |
RM5-1SSA9V1F |
量産: |
LPJG47542A47NL |
コネクタタイプ: |
RJ45 |
アプリケーション: |
10/100/1000 の基盤T |
土台のタイプ: |
穴を通して |
シールド: |
保護される、EMI 指 |
部品番号: |
RM5-1SSA9V1F |
量産: |
LPJG47542A47NL |
コネクタタイプ: |
RJ45 |
アプリケーション: |
10/100/1000 の基盤T |
土台のタイプ: |
穴を通して |
シールド: |
保護される、EMI 指 |

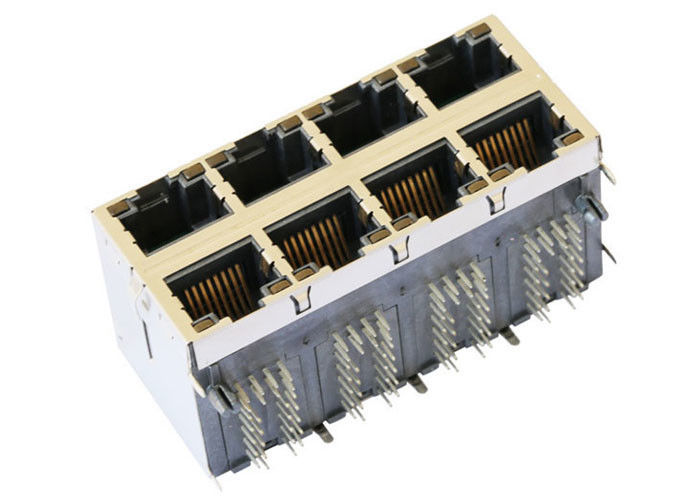

モデルの設計: RM5-1SSA9V1F
1ネットワーク・インタフェース カード塗布のために設計されていて。
2 IEEE802.3uの条件を満たすように設計しました。
3 LAN ICmanufacturesによって使用されるすべての回転比率で利用できる。
PCBにandrouteを置く4最も簡単な磁気部品。
PCBスペースを最小にする5 Conserves。
6大量生産モデル: LPJG47542A47NL
7 10/100/1000ギガビットのイーサネット
8磁気学Rj45
9 Rj45統合された磁気学
任意10 LED任意EMI指
| LINK-PPの部品番号 | LPJG47542A47NL |
| モデルの設計 | RM5-1SSA9V1F |
| 適用LAN | イーサネット |
| 接触合う区域のめっき | 金6uの」/15u」/30u」 |
| 港ごとの中心 | 12 |
| LEDの選択 | 黄色、緑GREEN/YELLOW |
| 掛け金 | アップ/ダウン タブ |
| 港の数 | 2X4 |
| PCBの台紙の角度 | 側面の記入項目 |
| パッケージの高さ（mm） | 25.79 |
| パッケージの長さ（mm） | 59.18 |
| パッケージの幅（mm） | 28.35 |
| 盾EMIタブ | を使って |
| 速度 | 10/100/1000 BASE-T |
| 温度 | 0 70℃に |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
記述
1. 製品タイプ特徴:
1）製品タイプ=コネクター
2）ジャックのタイプ= RJ45
3）プロフィール=標準
4） PCBの土台のオリエンテーション=側面の記入項目（直角）
2. 機械付属品:
1）ジャック構成= 2 x 4
3. 電気特徴:
1）保護される=はい
4. 終了の関連の特徴:
1） EMI指-底=外に
2）終了の方法=はんだ
5. ボディ関連の特徴:
1）港構成=多
2）トップのEMI指および外にとの側面=
3）掛け金のオリエンテーション=標準-掛け金
4） PCBの尾長さ
6. 接触の関連の特徴:
1）前もって積まれる=はい
2）穴を通した接触の終了のタイプ=
7. 関連の特徴の収容:
1）コネクターの様式=ジャック
8. 業界標準:
1） RoHS/ELVの迎合的な承諾= RoHS迎合的なELV
2） 240°Cに可能な無鉛はんだのプロセス=波のはんだ
260°Cに可能な波のはんだ265°Cに可能な波のはんだ
任意退潮はんだ付けすること;
3） RoHS/ELVの承諾の歴史は=迎合的なRoHS常にでした
9. 同一証明印:
1）左LED色（位置#1） =緑/黄色- 250オームの抵抗器
2）右のLED色（位置#2） =緑、黄色- 250オームの抵抗器
10. 使用法のための条件:
1）はに=プリント基板適用します
2）環境条件=オフィス/前提
3）実用温度（°C） = 0 - 70
11.Hipot:
1500Vrms分
ターミナル ユーザーのための適用
サポート アプリケーションに、ADSLの変復調装置のような、LANマザーボード設計しました。 ハブ、PCカード、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置、コール センターの解決、複雑なセットの上箱、VOIPの出入口の組み立て、ボーダゲートウェイ・プロトコル、速いイーサネット スイッチのようなネットワーキングおよび通信設備…
比較優位
1x4 rj-45 LAN港
経験18年の生産の、
2600スタッフ、
100%テスト
適用範囲が広い受渡し時間
主要な顧客
設計して下さいチタニウム、Intel、サムスンの肝蛭、Jabil、Flextronics、Cypress、Freescale、EKFのために.......
EMSの適用
作り付けの適用範囲が広いPCBアセンブリ;堅適用範囲が広いPCBアセンブリ;マイクロエレクトロニック、フリップ・チップ;マイクロエレクトロニック、破片船上に;光電子工学アセンブリ;RF/無線アセンブリ;穴アセンブリを通して;表面の台紙アセンブリ;システム アセンブリ;プリント基板アセンブリ
