プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 7499010441
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 250000-320000/Month
仕様: |
7499010441 |
パーツ ナンバー: |
LN4252F |
マウント: |
側面の記入項目（直角） |
ジャックのタイプ: |
RJ45 |
イーサネット: |
1x10/100Mbps |
サンプル: |
利用できる5 PC |
仕様: |
7499010441 |
パーツ ナンバー: |
LN4252F |
マウント: |
側面の記入項目（直角） |
ジャックのタイプ: |
RJ45 |
イーサネット: |
1x10/100Mbps |
サンプル: |
利用できる5 PC |

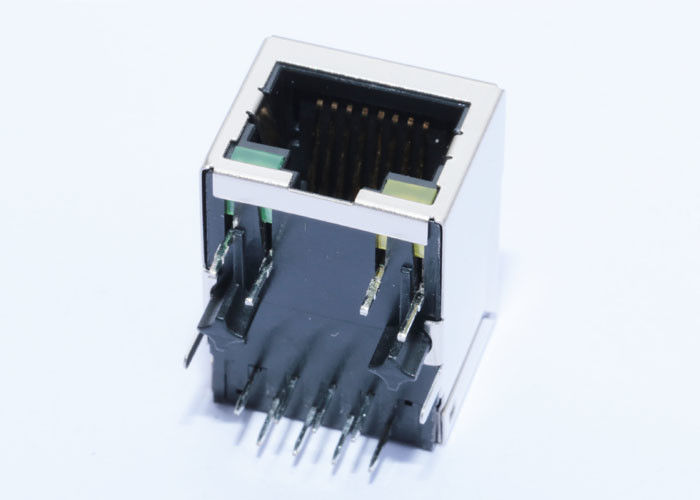

1. 1X1タブRJ45ジャック
2.10/100M RJ45は港を選抜します
3. 磁気4つの中心RJ45ジャック
4. 7499010441の架橋結合PP LN4252F
5. TX=1CT:1CT RX=1CT:1CT
6.ファイル:PDF/3D/ISG/Stp/Step/Datasheet
| LINK-PPの部品番号 | LN4252F |
| モデルの設計 | 7499010441 |
| 適用LAN | イーサネット（非PoE） |
| 接触合う区域のめっき | 金6uの」/15u」/30u」 |
| 港ごとの中心 | 4 |
| LEDの選択 | 緑、緑YELLOW/YELLOW |
| 掛け金 | タブ |
| 港の数 | 1X1 |
| PCBの台紙の角度 | 側面の記入項目 |
| パッケージの高さ（mm） | 13.30 |
| パッケージの長さ（mm） | 21.25 |
| パッケージの幅（mm） | 15.93 |
| 盾EMIタブ | を使って |
| 速度 | 10/100 BASE-T |
| 温度 | 0 70℃に |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
| 回転比率（±2%）: | TX=1CT:1 RX=1CT:1 |
| インダクタンスOCL | 350uH MIN/@ 100KHz、0.1Vの8mA DCバイアス |
| 挿入損失 | -1.0dB MAX @ 1-65MHz |
| リターン・ロス | -20dB分@ 1-10MHz |
| -16dB分@ 10-30MHz | |
| -12dB分@ 30-60MHz | |
| -10dB分@ 60-100MHz | |
| 十字の話 | |
| 35dB分@ 1-30MHz | |
| 共通モード拒絶 | -30dB分@ 1-50MHz |
| Hipotテスト | 1500Vrms分 |
| 実用温度範囲 | -40℃への85℃。 |
注:
1. 大会のIEEE 802.3の指定
2. コネクター材料:
収容:熱可塑性PBT+30%G.F UL94V-0
接触:蛍光体のBonze C5210R-EH Thickness=0.35mm
ピン:黄銅C2680R-H Thickness=0.35mm
盾:SU 201-1/2H Thickness=0.2mm
接触めっき:マイクロインチ最低金6。接触域。
3. 波のはんだの先端温度:最高265℃最高5秒
