プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: S558-5999-BD-F
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
P/N: |
S558-5999-BD-F |
ピンで止めるべきピン: |
LP41626NL |
ピン: |
16 |
ベース: |
100 m |
動作温度: |
0から70 |
ポート: |
単一の港の変圧器 |
P/N: |
S558-5999-BD-F |
ピンで止めるべきピン: |
LP41626NL |
ピン: |
16 |
ベース: |
100 m |
動作温度: |
0から70 |
ポート: |
単一の港の変圧器 |
1. 単一の港LAN変圧器
2. ColiStructure: 円環形状
3. 100base-t変圧器
4. SMDの16のピン
5.実用温度(°C) = 0から70
6.ファイル: PDF/3D/ISG/Stp/Step/Datasheet
記述:

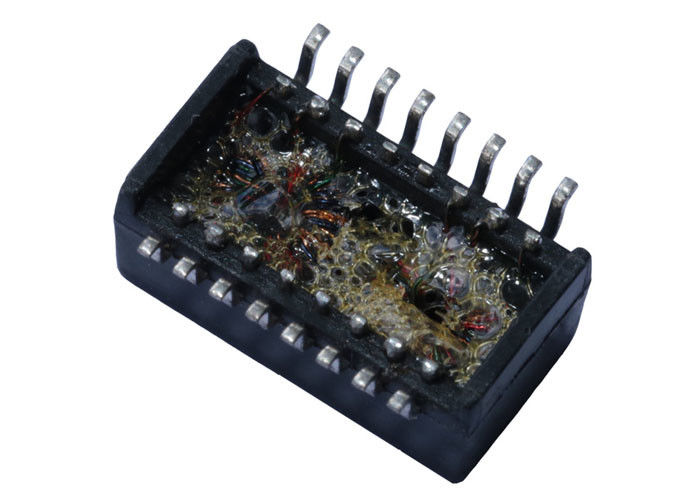

単一の港100の基盤tのイーサネット磁気変圧器
適用 | LANイーサネット(PoE&NON PoE) |
AutomDX | はい |
コメント | RoHS迎合的なLP41626NL |
構成RX | T、C |
構成TX | T、C |
構造 | 移動型 |
港ごとの中心 | 4 |
港の数 | 単一 |
PCB | PCB無し |
パッケージ | SMT |
パッケージの高さ(mm) | 6.20 |
パッケージの長さ(mm) | 12.70 |
パッケージの幅(mm) | 7.15 |
迎合的なRoHS | YES-RoHS-6 |
速度 | 100BASE-TX |
温度 | 0から70 |
回転比率RX | 1CT:1CT |
回転比率TX | 1CT:1CT |
電気指定(25):
1. 回転比率50KHz、0.5V
破片の側面:ラインside=1CT:1CT+_2%
2. インダクタンス(Ls) 100KHz、0.1Vの12mA DCバイアス:
破片の側面:分
3. 挿入Loss1-100MHz:最高-1.4dB
4. リターン・ロス
1-30MHz:-16dB分
40MHz:-14.4dB分
50MHz:-13.1dB分
60-80MHz:-12dB分
100MHz:-10dB分
5. 共通モード拒絶への差動:
30MHz:-45dB分
60MHz:-40dB分
100MHz:-35dB分
6. 混線
30MHz:-40dB分
60MHz:-35dB分
100MHz:-30dB分
7. こんにちは鍋:1500Vrms分
適用:
1. GPIBのエキスパンダーおよびGPIBのアイソレーター
2.液晶表示装置の(LCD)モジュール
3.データ収集コンピュータ板
4.店頭およびキオスク コンピュータ
比較優位:
経験16年の生産の、
2600スタッフ、
100%テスト
適用範囲が広い受渡し時間
