プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: HY911130AE
文書: LPJG0806FBNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.05-$1.28
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 4500K-PCS/Month
ポートの数: |
1x1ポート |
ラッチ: |
下 |
データレート: |
1000ベース-T |
LEDの色: |
緑 / 黄色 |
波の溶接先の温度: |
260°C 最大 |
波の溶接点温度時間: |
5 秒 最大 |
部品番号: |
HY911130AE |
取り付けスタイル: |
スルーホール (THT)、ライトアングル |
ポートの数: |
1x1ポート |
ラッチ: |
下 |
データレート: |
1000ベース-T |
LEDの色: |
緑 / 黄色 |
波の溶接先の温度: |
260°C 最大 |
波の溶接点温度時間: |
5 秒 最大 |
部品番号: |
HY911130AE |
取り付けスタイル: |
スルーホール (THT)、ライトアングル |

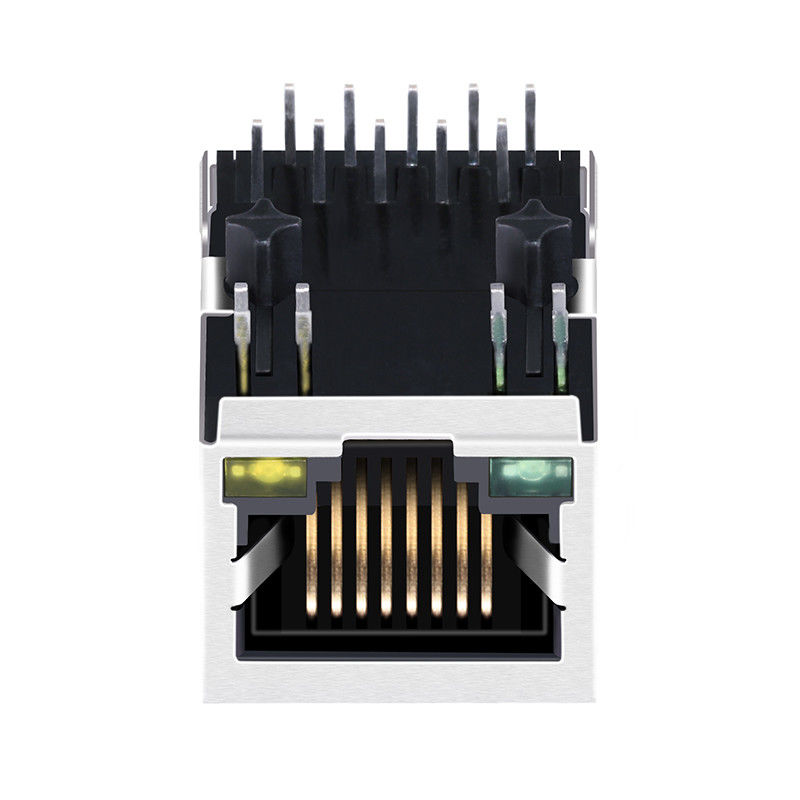

HY911130AEは高品質のギガビットRJ45磁気ジャックで,現代通信機器に堅牢で高速なネットワーク接続を提供するために設計されています.この1ポート1x1マグジャックは,Ethernet磁気をRJ45コネクタに統合していますPCB空間を削減し,ネットワークインターフェース設計を簡素化します.
10/100/1000Base-T イーサネットアプリケーションをサポートするこのRJ45コネクタには,統合されたトランスフォーマーモジュール,緑/黄色 LED インジケーター,およびタブダウンサイドエントリーPCBマウントデザインが搭載されています.イーサネットスイッチに適していますルーター,産業用コントローラー,ネットワークインターフェイスカード,埋め込み通信機器
| パラメータ | 仕様 |
|---|---|
| 製品タイプ | RJ45 マグネットジャック |
| LINK-PP 部品番号 | LPJG0806FBNL |
| 互換性のモデル | HY911130AE |
| コネクタタイプ | RJ45 ジャック |
| ポート設定 | シングルポート 1x1 |
| イーサネット速度 | 10/100/1000 ベース-T |
| ポジション数 | 10P8C |
| マウントタイプ | 穴を抜ける |
| PCBマウントスタイル | 右角/横からの入口 |
| LED インジケーター | 緑 / 黄色 |
| シールド | EMIシールドタブなし |
| 鍵の位置 | タブダウン |
| 温度範囲 | 0°Cから+70°C |
| PCB 材料 | FR4 |
| コンタクトプレート | 金 6"/15"/30" |
| RX/TX の回転比 | 1CT:1CT |
| PoEサポート | 非POE |
| 適用する | イーサネット LAN |
| ポイント | 価値 |
|---|---|
| ポートタイプ | 1x1 RJ45 |
| オリエンテーション | 右角 |
| マウント | 穴を通るPCB |
| 長さ | 21.30mm |
| 幅 | 15.90mm |
| 高さ | 13.40mm |
| LED カラー | 緑 / 黄色 |
1ターン比は±2%)
1CT:1CT
3HIPOT:1500Vrms MIN
4. 挿入損失:
-1.0dB MAX @ 1.0MHzから65MHz
5戻る損失:
-20dB MIN @ 1MHz から 10MHz
-16dB MIN @ 10MHz から 30MHz
-12dB MIN @ 30MHz から 60MHz
-10dB MIN @ 60MHz から 100MHz
6交差点について
-40dB MIN @ 1MHz から 30MHz
-35dB MIN @ 30MHz から 60MHz
-30dB MIN @ 60MHz から 100MHz
7. 共同から共同への拒否:
-30dB MIN @1MHzから50MHz
-20dB MIN @50MHzから150MHz
8動作温度: 0°C~70°C
HY911130AE RJ45 マグネティックジャックは,非常に汎用性があります.
- ギガビット イーサネット スイッチとルーター
- サーバーのマザーボードとネットワークインターフェースカード (NIC)
- 産業用PC (IPC) と自動制御装置
- スマートホームゲートウェイとIoTハブ
- セットトップボックスとスマートテレビ
探しているHY911130AEに対応する1000Base-T RJ45コネクタLEDを搭載する?
LINK-PP に連絡してください.
バイトの申し出を今日もデータシートです
