プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO

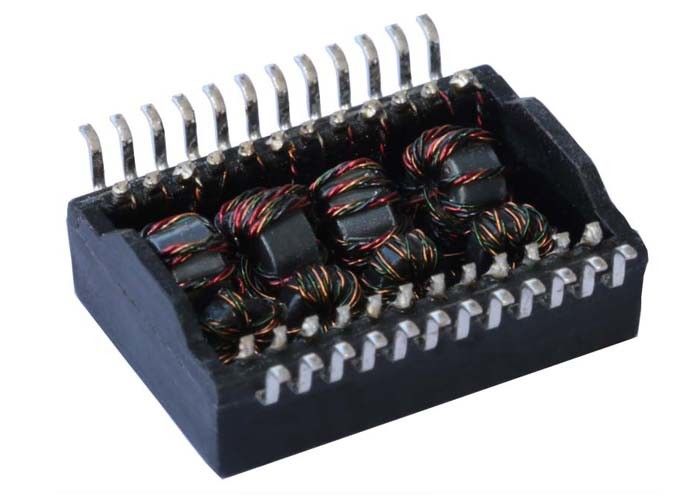

モデル番号: L22N010-0
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
項目: |
L22N010-0 |
インタフェース: |
2.5G~5G基盤T |
相当: |
L22N010-0=>LPxxxNL |
ピン: |
24 |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet |
アプリケーション: |
無線製品EPON/GPON |
マウント: |
smd |
サンプル: |
無料 |
項目: |
L22N010-0 |
インタフェース: |
2.5G~5G基盤T |
相当: |
L22N010-0=>LPxxxNL |
ピン: |
24 |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet |
アプリケーション: |
無線製品EPON/GPON |
マウント: |
smd |
サンプル: |
無料 |
| ピンL22N010-0へのPin | |||
| シリーズ | 変圧器 | 迎合的な範囲: | はい |
| 部品番号: | L22N010-0 | 迎合的なEU RoHS: | はい |
| 製造業者 | LINK-PP | 迎合的な中国RoHS: | はい |
| 速度: | 2.5G~5G基盤T | 機能の数: | 1 |
| パッケージ: | SMD | 回転比率（Np:Ns） | 1:1;1:1 |
| PIN | 24 | 状態: | 活動的 |
適用:
1つの堅適用範囲が広いPCBアセンブリ
2つの人間機械インターフェイス
3枚のCPUカードおよびモジュール
4つの表示フィルターおよびフィルム
1.Electrical指定@25℃
タイプ:バランスの低域100Ωインピーダンス
2.Insertion損失
1-50MHZ ................. -最高0.5 dB
最高50-125MHZ ............. - 1.0 dB
最高125-300MHZ ........... - 2.0 dB
3.Return損失
1-50MHz ................. - 20 dB Minload 100Ω
50-200MHz ............. - 20+8*log （Freq MHz/50MHz） dBの最低の負荷100Ω
200-300MHz ........... - 15+30*log （Freq MHz/200MHz） dBの最低の負荷100Ω
Diffの転換（REF）への4.Reflected CM
1MHZ ...................... - 30 dB分
50MHZ .................... - 30 dB分
100MHZ .................. - 27 dB分
200MHZ .................. - 24のdB分
300MHZ .................. - 22 dB分
DMの転換（REF）への5.CM
1-50MHZ ................ - 35 dB分
125MHZ ................. - 30 dB分
200MHZ ................. - 27 dB分
300MHZ ................. - 24のdB分
CMの転換（REF）への6.Reflected Diff
1-10MHZ ................ - 48 dB分
10-300MHZ ............ - 48+19*log （Freq MHz/10MHz） dB分
CMの減少（REF）への7.CM
1-200MHZ .............. - 25 dB分
200-300MHZ .......... - 20 dB分
8.Cross話（REF）
1-125MHZ .............. - 30 dB分
125-200MHZ .......... - 25 dB分
200-300MHZ .......... - 25 dB分
9.Inductance
@ 100KHz、0.1Vの8mA DCバイアス160uHMin
10.HiPotテスト
@ 1500のVrms
11.Turns比率
@ 1:1±5%
