プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: L22T001-3
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
価格: |
supportive |
項目: |
L22T001-3 |
イーサネット: |
1000 BASE-T |
十字Rf: |
L22T001-3=>LP5006ANL |
ピン: |
24 |
ファイル: |
PDF/データ用紙/3D/IGS/ステップ/Stp |
サンプル: |
利用できる4 PC |
ポート: |
シングル |
価格: |
supportive |
項目: |
L22T001-3 |
イーサネット: |
1000 BASE-T |
十字Rf: |
L22T001-3=>LP5006ANL |
ピン: |
24 |
ファイル: |
PDF/データ用紙/3D/IGS/ステップ/Stp |
サンプル: |
利用できる4 PC |
ポート: |
シングル |

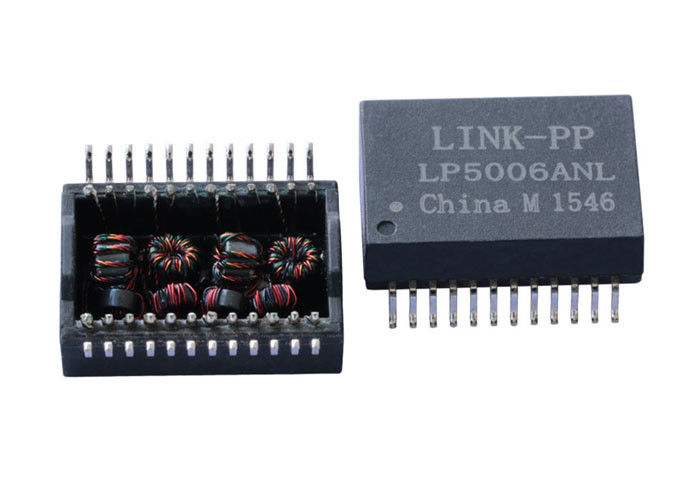

1.Single港ギガビットのイーサネット変圧器LP5006ANL
互換性がある2.Cross rf L22T001-3 PinへのPin
3.1000基盤Tの磁気学モジュールのイーサネット適用
適用:
1.Ruggedコンピュータ
2.Cableアセンブリ
3.Data出力モジュール
4.PCIプロダクト
| ピンL21N002-0へのPin | |||
| シリーズ | 変圧器 | 迎合的な範囲: | はい |
| 港の数: | 選抜して下さい/二倍にして下さい | 迎合的なEU RoHS: | はい |
| 製造業者 | LINK-PP | 迎合的な中国RoHS: | はい |
| 速度: | 1000の基盤T | 機能の数: | 1 |
| パッケージ: | SMD | 回転比率（Np:Ns） | 1:1;1:1 |
| PIN | 24 | 状態: | 活動的 |
| 回転比率（±2%）: | TX=1CT:1CT RX=1CT:CT |
| インダクタンスOCL: | 350uH MIN/@ 100KHz、0.1Vの8mA DCバイアス |
| 挿入損失: | -1.0dB MAX @ 1-65MHz |
| リターン・ロス: | -20dB分@ 1-10MHz |
| -16dB分@ 10-30MHz | |
| -12dB分@ 30-60MHz | |
| -10dB分@ 60-100MHz | |
| 十字の話: | -40dB分@ 1-30MHz |
| -35dB分@ 30-60MHz | |
| -30dB分@ 60-100MHz | |
| 共通モード拒絶: | -30dB分@ 1-50MHz |
| -20dB分@ 50-150MHz | |
| Hipotテスト: | 1500Vrms分 |
| 実用温度範囲: | 0℃への70℃。/-40℃への85℃。 |
注:
サポート アプリケーションへの1.Designed
2.Withさまざまな回転比率。
斜めの8mAの3.350uH分OCL。
4.Maximum退潮の温度は250℃、5秒です。
5.Meets IEEE 802.3の指定
6.UL証明:ファイル番号E484635
ROHSの条件の7.Compliance
8.100%テストされる（テストされるちょうどバッチ）
