プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO

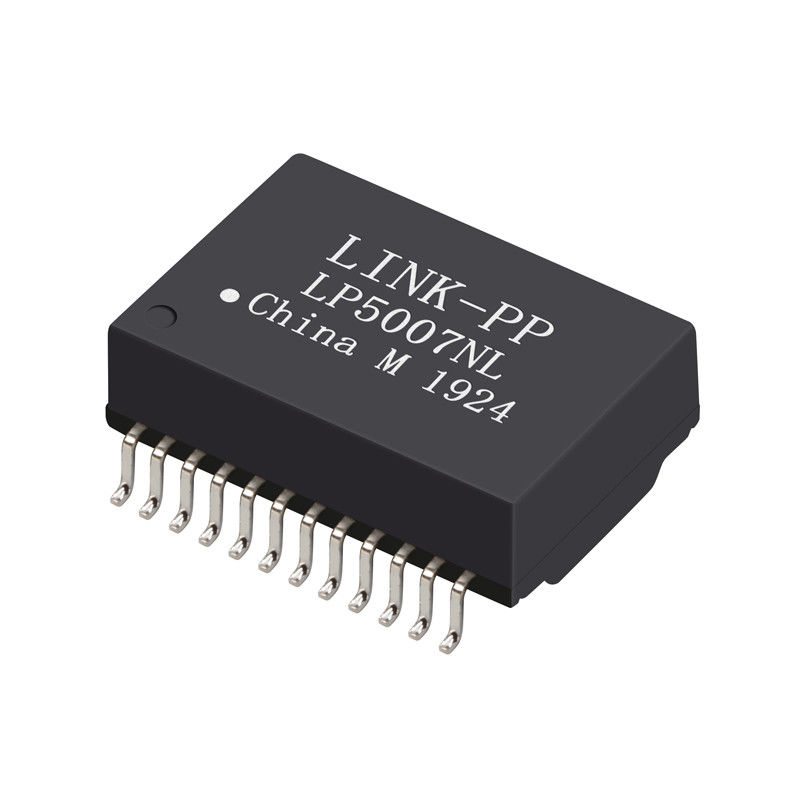

モデル番号: LP5007NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
項目: |
30FB-22NL |
十字P.N: |
LP5007NL |
Pin: |
24のピン |
シリーズ: |
GigEの単一の左舷変圧器 |
終了様式: |
SMD/SMT |
分離の電圧:: |
1500V |
サンプル: |
フリー・オファー |
十字の部分: |
30FB-22NL = LP5007NL |
ライフサイクル: |
20yearsより多く |
項目: |
30FB-22NL |
十字P.N: |
LP5007NL |
Pin: |
24のピン |
シリーズ: |
GigEの単一の左舷変圧器 |
終了様式: |
SMD/SMT |
分離の電圧:: |
1500V |
サンプル: |
フリー・オファー |
十字の部分: |
30FB-22NL = LP5007NL |
ライフサイクル: |
20yearsより多く |
電気Specifiの陽イオンの@ 25 °C
インダクタンス...........................最少350 µH。
8 mA DCバイアスを使って@ 100つのKHz、0.2ボルト
漏出インダクタンス..........最高0.50のµH。
@ 100つのKHz、0.2ボルト
Interwindingキャパシタンス........ 25 pFタイプ。
@ 100つのKHz、0.2ボルト
DCの抵抗....................最高0.90 Ω。
挿入損失..................... 0.3-100 MHz
最高-1.1 dB。
リターン・ロス（dB min.）
0.3-30 MHz ..................................... - 18
40のMHz ......................................... - 14.4
50のMHz ......................................... - 13.1
60-80 MHz ...................................... - 12
十字の話（dB min.）
0.3-30 MHz ..................................... - 35
60-100 MHz .................................... - 28
共通モード拒絶（dB min.）
0.3-30 MHz ..................................... - 40
60のMHz ............................................ - 35
80-100 MHz .................................... - 30
回転比率........................... 1 CT:1± 5%
分離のこんにちは鍋….1500 VAC 1 mA 1秒。
実用温度
.................................. +85 °Cへの-40° C
|
Mfrのパッケージの記述
|
迎合的なROHS
|
|
迎合的に達しなさい
|
はい
|
|
迎合的なEU RoHS
|
はい
|
|
状態
|
活動的な20年以上
|
|
変圧器のタイプ
|
データ通信の変圧器
|
|
適用
|
LAN;10/100/1000 BASE-T;イーサネット
|
|
分離の電圧
|
1500.0 V
|
|
LINK-PPの十字
|
LP5007NLシリーズ同等の十字
|
|
利用できるファイル
|
データ用紙/PDFの3Dステップ/IGS
|
|
製造業者シリーズ
|
PinのアナログへのPT61020ELの横ピン
|
|
土台特徴
|
表面の台紙
|
|
機能の数
|
4
|
|
作動温度分
|
-40.0 Cel
|
|
温度最高作動
|
85.0 Cel
|
|
パッキング方法
|
テープ及び巻き枠350pcs/Reel
|
|
実寸
|
L17.62XB12.2XH6.0 （mm）
|
|
第一次インダクタンス
|
350.0 µH
|
|
末端の終わり
|
錫
|
|
回転比率（Np:Ns）
|
1CT:1;1CT:1
|
|
高さ
|
6.0 mm
|
|
長さ
|
17.62 mm
|
|
幅
|
12.2 mm
|
|
付加的な特徴
|
高さ次元はTEMINALがまた含まれている
|
